یو پی اس دوربین مداربسته

فروش انواع دستگاه های یو پی اس دوربین مداربسته (برق اضطراری)

جهت سفارش و اطلاع از قیمت ها با ما تماس بگیرید

UPS (یو پی اس) چیست؟ و چه کاربردی دارد؟

یو پی اس آنلاین از پرکاربرد ترین نوع باطری های بک آپ برای تامین برق در اماکن مختلف برای سرورها و شبکه های کامپیوتری، تجهیزات حساس پزشکی و دستگاههای مخابراتی است. در این نوع یو پی اس لوازم مصرفی متصل به آن هیچ زمانی برق مورد نیازشان را بطور مستقیم از برق شهر دریافت نمی کنند.

یو پی اس یا منبع تغذیه بدون وقفه، وسیله‌ای است که در صورت قطع برق شهر، دستگاه‌های الکترونیکی را روشن نگه داشته و همچنان از آنها استفاده کرد. به عبارت دیگر، با استفاده از انرژی ذخیره شده در باتری، برق مورد نیاز تجهیزات مصرف کننده مانند دوربین مداربسته، دزدگیر منزل و جک درب پارکینگ را تامین می‌کند.

نحوه عملکرد این محصول به این صورت است که برق ورودی توسط رکتیفایر از AC به DC تبدیل شده و جریان مورد نیاز باطری های یو پی اس و اینورتر را تامین می نماید و در خروجی اینورتر برق DC را مجدد به AC تبدیل می کند. اینورتر این مرل ups همیشه فعال است و هیچ گونه اختلالی که در برق شهری وجود دارد را به لوازم مصرفی انتقال نمیدهد. همچنین هنگام سوئیچ یو پی اس به روی باتری یو پی اس خروجی دارای کمترین زمان بی برقی است‌‌.

یو پی اس آنلاین بالاترین رده محافظتی را در بین دیگر یو پی اس ها دارد و در برابر تمام مشکلات رایج مثل نوسانات برق،نویز ها،افزایش و افت ولتاژ مقاوم بوده و آسیبی به لوازم وارد نمی‌کند.
همچنین زمان بی برقی یعنی فاصله زمانی از قطع شدن برق ورودی و تامین برق توسط یو پی اس ) در این مدل یو پی اس صفر می باشد

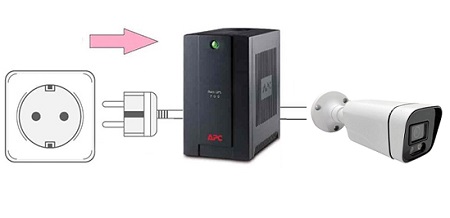

یو پی اس دوربین مداربسته، یک یو پی اس است که برای تامین برق دوربین مداربسته به کار می‌رود. بسته به نوع یو پی اس، گاهی اوقات سوییچی برای کنترل اینکه کدامیک از منابع نیرو در هر لحظه مورد استفاده قرار می‌گیرند، تعبیه شده است. این سوییچ به محض اینکه متوجه شود که منبع اولیه قطع شده است، از حالت اولیه به حالت ثانویه تغییر می‌کند و زمانی که منبع اولیه مجدداً وصل شد، از حالت ثانویه به حالت اولیه باز می‌گردد.

البته برق شهر، متناوب است و تجهیزات شما از برق متناوب استفاده می‌کند، اگرچه تمامی باتری‌ها برق مستقیم تولید می‌کنند. بنابراین، قسمتی از یو پی اس به نام شارژر، عمل تبدیل انرژی متناوب به مستقیم جهت شارژ باتری‌ها را بر عهده دارد.

انواع دستگاه UPS

یو پی اس آنلاین

یو پی اس آنلاین از پرکاربرد ترین نوع باطری های بک آپ برای تامین برق در اماکن مختلف برای سرورها و شبکه های کامپیوتری، تجهیزات حساس پزشکی و دستگاههای مخابراتی است. در این نوع یو پی اس لوازم مصرفی متصل به آن هیچ زمانی برق مورد نیازشان را بطور مستقیم از برق شهر دریافت نمی کنند.

نحوه عملکرد این محصول به این صورت است که برق ورودی توسط رکتیفایر از AC به DC تبدیل شده و جریان مورد نیاز باطری های یو پی اس و اینورتر را تامین می نماید و در خروجی اینورتر برق DC را مجدد به AC تبدیل می کند. اینورتر این مدل ups همیشه فعال است و هیچ گونه اختلالی که در برق شهری وجود دارد را به لوازم مصرفی انتقال نمیدهد. همچنین هنگام سوئیچ یو پی اس به روی باتری یو پی اس خروجی دارای کمترین زمان بی برقی است‌‌.

یو پی اس آنلاین بالاترین رده محافظتی را در بین دیگر یو پی اس ها دارد و در برابر تمام مشکلات رایج مثل نوسانات برق،نویز ها،افزایش و افت ولتاژ مقاوم بوده و آسیبی به لوازم وارد نمی‌کند.همچنین زمان بی برقی ( یعنی فاصله زمانی از قطع شدن برق ورودی و تامین برق توسط یو پی اس ) در این مدل یو پی اس صفر می باشد.

یو پی اس آفلاین

در ups های آفلاین دستگاه به طور مستقیم به برق شهر وصل است و تامین انرژی و شارژ خود را از این برق شهری تامین می‌کند.این یو پی اس به کمک اینورتر از باتریِ DC، تغذیه‌ی بار AC را فراهم می‌کند.همچنین در کارکرد عادی برق، توان را از خط اصلی AC به بار AC مستقیما منتقل می‌کند.

سرعت سوئیچ در این مدل ups در حدود ۵ میلی ثانیه است که برای لوازم خاصی کاربرد دارد مانند کامپیوترهای داخل ادارات و شرکت ها ،اما این سرعت برای لوازم حساس مثل تجهیزات بیمارستان ها به اندازه کافی سریع نیست.این محصول در حالت عادی خاموش و بدون کارکرد است از این رو دمای اجزای داخلی آن همیشه پایین میباشد.

سیستم Line – Interactive

این نوع یو پی اس شامل دستگاههایی می شود که در آنها سعی شده با اضافه کردن سیستم تنظیم ولتاژ در مسیر By pass عملکرد بهتری نسبت به سری Off-line ارائه شود . دو نوع از متداولترین سیستمهای این رده یو پی اس مجهز به ترانس Buck/Boost وترانس ferrorvesonat می باشد.

مشابه مدلهای Off-Line یو پی اس مدل Line-Interactive بار خود را از طریق مسیر Bypass تغذیه می کند وبراثر هر حادثه ای که سبب قطع برق شهر شود آن رابه اینورتر انتقال می دهد.

ups bms

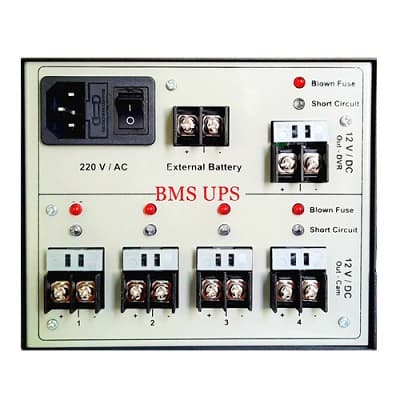

دستگاه پو پی اس 12 ولت دوربین مداربسته مدل BMS

مشخصات ups 10امپر

مشخصات 30امپر UPS

بدون نصب سیستم UPS ، خرابی یا قطع برق باعث از بین رفتن قدرت سیستم دوربین مداربسته می شود و باعث می شود دوربین ها از کار بیفتند. یک سیستم UPS با تأمین برق به طور مداوم از مسدود شدن جریان برق و نگه داشتن برق در یک سطح پایدار در هنگام قطع برق یا سنسور برق می تواند جلوی قطع دوربین ها را بکیرد.

برای 4 دوربین مداربسته و دستگاه DVR دی وی آر و تجهیزات جانبی آن مانند منبع تغذیه شما معمولا به حدود 50 وات توان نیاز خواهید داشت. برای تامین این توان حداقل باید از یک UPS یو پی اس با توان 600VA استفاده کنید.

برای هشت دوربین مداربسته و دستگاه DVR دی وی آر و تجهیزات جانبی باید حداقل از یک UPS یو پی اس با توان 1000VA استفاده کنید.برای 16 دوربین مدار بسته و دستگاه DVR دی وی آر و تجهیزات جانبی باید حداقل از یک UPS با توان 1000VA استفاده کنید.

یو پی اس دوربین مدار بسته از جمله محبوب ترین لوازم الکتریکی جانبی به حساب میاید و در همه جا کاربرد دارند. از آن جمله میتوان به دوربین های امنیتی و دوربینهای مدار بسته اشاره کرد. از آنجا که اغلب یو پی اس ها برای دوربین از باتری 12 ولت استفاده میکنند، بین 1 تا 4 ساعت امکان برق دهی به دوربینها وجود دارد. دوربین ها و سیستم دی وی آر مربوطه معمولا برق با کیفیت خیلی بالا لازم ندارند و ضمن اینکه خود دی وی آر (DVR) ها یک استابلازر درونی دارند.

مزیت یو پی اس دوربین مداربسته BMS

مهمترین مزیت سیستم یو پی اس دوربین مداربسته BMS تاییدیه اداره اماکن, عدم نیاز به خرید آداپتور برای دوربین ها و DVR و همچنین هزینه بسیار پایین خرید خود ups می باشد. ups 12 ولت دارای پاور داخلی 15 آمپر و باطری داخلی برای یک ساعت کار در نبود برق با قابلیت نصب باطری خارجی تا 65 آمپر جهت زمان بیشتر دارای خروجی USB جهت شارژ موبایل یا اتصال مودم ، دارای 2 خروجی محافظت شده توسط فیوز برای پشتیبانی از حداکثر 10 دوربین و dvr

مزیت استفاده از یو پی اس برای دوربینهای امنیتی داخل منازل این است که این یو پی اس ها را میتوان برای دیگر وسایل الکتریکی نیز استفاده کرد. در مورد دوربینهای مانیتورینگ و کنترلی فروشگاه ها و سایت های کارخانجات نیز یو پی اس از همین مقدار اهمیت برخوردار است.

انواع یو پی اس های برند BMS

دستگاه UPS یا باطری بک آپ BMS مخصوص دوربین های مداربسته و ساخته شده در ایران است.این دستگاه برای انواع دوربین مداربسته و دستگاه های NVR یا DVR استفاده میشود.این دستگاه در دو سری 10 آمپر و 30 آمپر تولید شده است که هر کدام از سری ها دارای ۳ زیر مجموعه میباشند.

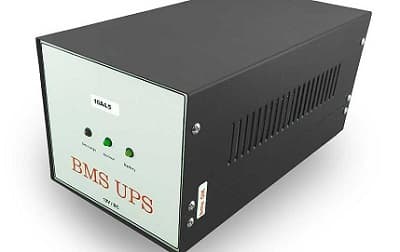

دستگاه bms سری ۱۰ آمپر مناسب ۴ عدد دوربین مداربسته و یک دستگاه dvr میباشد زیر مجموعه این سری مدل های 10A و 10A 4.5 و 10A 7 .2 است.در مدل 10A دستگاه بدون باطری داخلی است و می‌توان فقط به آن باطری خارجی اضافه کرد.در مدل 10A 4.5 دستگاه دارای یک باطری داخلی ۴.۵ آمپر بوده که می‌تواند برای ۴ عدد دوربین و یک دستگاه حدود ۱.۵ ساعت برق را نگهدارد و امکان اضافه کردن باطری خارجی ۴.۵ آمپر برای افزایش میزان زمان نگهداری برق نیز وجود دارد.

مدل 10A 7.2 دارای باطری داخلی ۷.۲ آمپر برای نگهداری برق در مدت زمان ۲ ساعت برای تعداد ۴ دوربین و یک دستگاه است.در این مدل نیز امکان اضافه کردن یک باطری ۷.۲ خارجی برای نگهداری زمان طولانی تر وجود دارد.

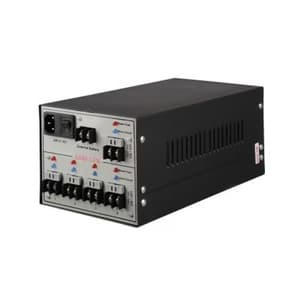

سری 30 آمپر این دستگاه برای ۸ عدد دوربین و یک دستگاه قابل استفاده میباشد و این مدل نیز دارای ۳ زیرمجموعه 30A, 30A 7.2,30A 12 میباشد.در مدل اول دستگاه بدون باطری داخلی میباشد و فقط امکان نصب یک باطری خارجی بر روی آن وجود دارد.

در مدل 30A 7.2 دستگاه یک باطری ۷.۲ آمپر برای ۸ دوربین مداربسته و یک دستگاه دارد که می‌تواند در حدود ۱.۵ ساعت برق را ذخیره کند‌.برای افزایش این مدت زمان اموان نصب باطری خارجی ۷.۲ نیز وجود دارد تا این مدت زمان دوبرابر گردد.

مدل 30A 12 با باطری داخلی ۱۲ آمپر حدود ۲ ساعت برق را برای ۸ عدد دوربین و یک دستگاه نگهداری می‌کند اين مدل نیز مانند تمامی مدل ها امکان اضافه کردن یک باطری تا ظرفیت ۱۲ آمپر را برای افزایش مدت زمان نگهداری برق دارد.کلیه دستگاه های ups برند BMS دارای ۱۲ ماه گارانتی و باطری آنها به مدت ۶ ماه شامل گارانتی میباشند.

مزایای استفاده از سیستم یو پی اس

دستگاه یو پی اس دارای فیلترهای الکترونیکی بوده که باعث حذف نویزها و نوسانات برق شهری می شود و محافظت از مصرف کننده ها را در برابر رعد و برق و ولتاژ بالا بعهده دارد و جریان برق یکنواختی با شکل موج ثابت به مصرف کننده ارسال می کند.هر چه INVERTER یک دستگاه یوپی اس قویتر باشد توان و قدرت یو پی اس بیشتر می شود.

به عبارت دیگر می توان تعداد و توان تجهیزات بیشتری را پشتیبانی نمود از طرفی هرچه باتری های به کاررفته در یوپی اس از ظرفیت بالاتری برخوردار باشند ، زمان برق دهی در هنگام قطعی برق شهر بالاتر خواهد رفت .

هر چه INVERTER یک دستگاه یوپی اس قویتر باشد توان و قدرت یو پی اس بیشتر می شود. به عبارت دیگر می توان تعداد و توان تجهیزات بیشتری را پشتیبانی نمود از طرفی هرچه باتری های به کاررفته در یوپی اس از ظرفیت بالاتری برخوردار باشند ، زمان برق دهی در هنگام قطعی برق شهر بالاتر خواهد رفت .

UPS های مختلف دارای ویژگی های گوناگونی مانند آلارم های هشدار به هنگام بروز خطا یا اضافه بار ، نرم افزارکنترل کامپیوتر به منظور ذخیره کردن اطلاعات و خاموش کردن کامپیوتر و امکانات دیگر می باشند.

اجزای UPS:

رکتیفایر(یکسو کننده):

به طور ساده می‌توان گفت که یک رکتیفایر در دستگاه منبع برق اضطراری وظیفه دارد تا جریان متناوب را به جریان مستقیم تبدیل کند.هنگامی که عرضه از منبع برق (A.C) وجود دارد، UPS شروع به شارژ کردن باتری به شکل D.C. می نماید.

این تبدیل A.C به D.C توسط اجزای اصلی یک یکسو کننده (Rectifier)، دیود و خازن انجام می شود.دیود دستگاه اصلی برای تبدیل A.C به D.C است، و خازن برای فیلتر کردن هارمونیک A.C در عرضه D.C استفاده می شود.

اینورتر(Inverter)

انرژی ذخیره شده در باتری بصورت D.C است بنابراین، برای تبدیل انرژی ذخیره شده دوباره به A.C (فرم عرضه)، یک دستگاه به نام Inverter مورد استفاده قرار می گیرد. اینورتر در تناقض با یک یکسوساز(رکتیفایر) کار می کند.این سیستم جریان را از باتری دریافت کرده و آن را به تغذیه‌ی AC تبدیل کرده و دستگاه‌های AC را تغذیه می‌کند.در داخل آن کنترلر شارژ وجود ندارد، پس نمی‌تواند باتری را شارژ کند.

اگر بخواهید باتری را شارژ کنید، باید یک کنترلر شارژ خارجی برای آن داشته باشد.اینورتر در برابر ولتاژ‌ها و جریان‌های غیرعادی محافظتی ندارد. بنابراین، ولتاژهای آنی یکی از عیب‌های اینورتر است که می‌تواند به دستگاه‌های الکترونیک حساس آسیب بزند.

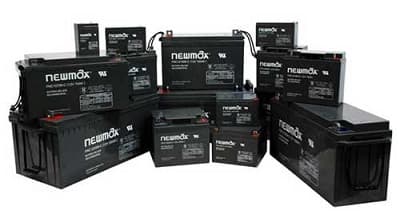

باتری UPS

باتری UPS یکی از مهم‌ترین و اصلی‌ترین بخش‌های این دستگاه است که معمولا بین ۵ تا ۲۰ دقیقه می‎تواند برق لازم UPS را در حین قطعی برق فراهم کند.باتری تنها دستگاهی است که می تواند برق را ذخیره کند.در ups باتری در هنگام خاموش شدن برق خود را تخلیه و به دستگاه ها برق رسانی می کند.

اکثرباتریهایی که در ups استفاده میشوند مشابه باتریهایی هستند که دراتومبیلها مورد استفاده قرارمیگیرند یعنی باتریهای سربی –اسیدی 12 ولت، اگرچه تفاوتهای مهمی نیز وجود دارد.

باتریهای اتومبیل نیروی الکتریسیته را با استفاده ازواکنش اسیدسولفوریک بر روی صفحات سربی که درمایع معلق است تولید میکنند، به همین دلیل به آنها باتریهای ” معلق درمایع” میگوینداین باتریها مزایای بسیاری نسبت به باتریهای سنتی معلق درمایع دارند.

ازجمله اینکه براحتی میتوان آنها را درمسافتهای طولانی حمل ونقل کرد زیرا درمقابل نشتی محافظت شده اند درحالیکه باتریهای سنتی معلق درمایع بعنوان یک ماده خطرناک و ریسک پذیردرنظرگرفته میشوند. تنها نقطه منفی باتریهای ups اینست که قیمت آنها در ظرفیتهای مشابه دو یا سه برابرازباتریهای معمولی بیشتر است.

نکات مهم خرید یو پی اس را می توان به صورت زیر بیان کرد:

1. توان مورد نیاز و توان مصرفی :

یکی از مهم ترین نکات برای خرید یو پی اس این است که توان مصرفی دستگاه هایی که قرار است به آن متصل شوند را محاسبه کنید ، برای این منظور کافی است توان هر یک از وسایل را جداگانه و در نهایت مجموع آنها را حساب کنید. ( در این کانال توان مصرفی دستگاه های معمول آورده شده است ) .

توان وسایل برقی با وات بیان می شود که این توان معمولا روی دستگاه های برقی نوشه شده است در صورتی که به توان مصرفی دستگاه مستقیم اشاره نشده باشد حتما عددی به عنوان جریان ( A ) آن نوشته شده است که از حاصل ضرب آن عدد در ولتاژ دستگاه ، توان آن بدست می آید. به عنوان مثال اگر روی برچسب یک پرینتر که مستقیم به برق متصل می شود ( بدون آداپتور ) جریان را 2 آمپر نوشته باشد ، توان پرینتر 2×220 یعنی 440 وات می شود.

پس از برآورد توان دستگاه ها و تجهیزات باید یو پی اس ای را انتخاب نمود که دارای توانی بیشتر از توان تجهیزات باشد. در حالت عرف توان یو پی اس ، 1.25 برابر توان تجهیزات انتخاب می شود. این کار دارای چند حسن است:

الف. با توجه به این که یو پی اس درحالت FULL LOAD ( استفاده از حداکثر توان ) خود ، کار نمی کند منجر به افزایش طول عمر یوپی اس می گردد.

ب. در صورت کار تمام تجهیزات ، یو پی اس به راحتی قادر به تامین توان آنها خواهد بود. به عبارت دیگر UPS بدون هیچ گونه مشکل در بدترین شرایط نیز کار خواهد کرد.

ج. اگر بار به میزان جزیی تغیر نمود نیاز به ارتقاء یو پی اس (UPS) نیست به عنوان مثال اگر یک کامپیوتر به مجموعه اضافه شود نیاز به تغییر و ارتقاء یوپی اس نخواهد بود.

2. امکان تنظیم پارامترها :

یو پی اس ها دارای پارامترهای مختلفی هستند که برای عملکرد صحیح یو پی اس (UPS) باید به درستی تنظیم شوند. این تنظیمات می تواند توسط کارخانه ایجاد شود یا توسط کاربر نهایی انجام شود.

در بسیاری از برندها تمامی پارامترها در کارخانه تنظیم شده و کاربر هیچگونه آزادی عمل در انتخاب پارامترها ندارد. به عنوان نمونه جریان شارژ ، درصد OVER LOAD های مختلف یکی از پارامترهایی است که کاربر می تواند آن را در محدوده ی مشخصی تغییر دهد.

3 . میزان زمان پشتیبانی یا زمان Backup :

از آن جهت که یو پی اس برای کار کردن در زمان قطعی برق ، نیاز به باتری یو پی اس دارد ، پس بسیار مهم است که شما بدانید از یوپی اس در زمان قطعی برق چقدر انتظار کار دارید ، پس از اینکه توان مصرفی دستگاه مشخص شد به راحتی می توان ups را انتخاب نمود سپس با علم به توان مصرفی و یو پی اس و زمان پشتیبانی می توان آمپر باتری را حساب کرد .

4 . قابلیت باتری داخلی ( Internal ) یا خارجی ( External ) :

برای توان های بالا به ناچارحجم باتری زیاد بوده وباید باتری ها به صورت EXTERNAL یا خارجی نصب شوند که در این حالت نیاز به کابینت باتری است برای اینکه باطری ها در محفظه ای قرار گیرند تا هم از دسترس دور باشند و هم اینکه از نظر حجمی ، فضای کمتری را اشغال کنند. در توانهای پایین به منظور کم کردن فضای اشغالی و زیبایی بهتر است یو پی اس (UPS) از نوع باتری INTERNAL یا داخلی انتخاب شود.
