ریدر برد بلند RFID - آنتن برد بلند UHF


خرید و نصب ریدر های برد بلند برای انواع مجموعه ها و پارکینگ های عمومی و خصوصی توسط تیم تخصصی و مهندسی گذرکنترل.برای مشاوره رایگان لطفا با ما تماس بگیرید.در این وبسایت مدل های متنوعی از ریدر برد بلند و کنترل تردد آنها معرفی میشود و در قسمت مطالب آموزشی اطلاعات فنی در خصوص عملکرد و نصب این سیستمها بیان میشود.برای اطلاع از قیمت ها لطفا تماس بگیرید.


 به روز رسانی سه شنبه 1 آبان 1403


عملکرد ریدر برد بلند


عملکرد این سیستم بدین صورت است که یک انتن برد بلند RFID یا همان ریدر UHF در جلوی ورودی پارکینگ نصب می شود که باید رو به خودرو در هنگام ورود باشد.سپس انتن توسط کابل به یک دستگاه اکسس کنترل یا کنترل تردد متصل می شود،کارتخوان نیز با کابل به راهبند یا هر نوع درب اتوماتیک دیگری متصل می شود.

با نزدیک شدن خودرو به پارکینگ انتن فرکانس تگ ( لیبل) را که معمولا پشت اینه خودرو و روی شیشه چسبانده می شود را خوانده و اطلاعات را به کارتخوان میدهد،حال اگر این کد قبلا به کارتخوان معرفی شده باشد رله داخل کارتخوان فرمان باز شدن را به راهبند می دهد و مسیر باز می شود.مسیر خروجی پارکینگ هم به همین طریق با یک انتن و کارتخوان دیگر عمل میکند.

استاندارد ایران برای آنتن های UHF به صورت 2Wat  یا 33dBm می باشد که این استاندارد برای نقاط مختلف دنیا متفاوت می باشد و به همین دلیل در بازارهای دنیا و ایران آنتن هایی با توان و برد های مختلفی موجود می باشد.

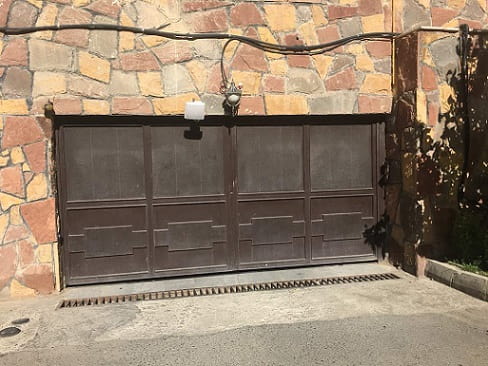

از این سیستم میتوان برای باز کردن جک درب پارکینگ اتوماتیک هم استفاده کرد.




لیست آنتن برد بلند RFID/UHF

ریدر پگاسوز تایوان 101

آنتن برد بلند UHF پگاسوس pk-101

برد 8 تا 10 متر-خروجی وگند و RS232

14،700،000 تومان
آنتن پگاسوز 201 تایوان

آنتن برد بلند پگاسوز مدل 201

برد 12 متر - پورت شبکه  RS485 ،RS232

23،700،000 تومان
ریدر برد Zk

آنتن برد بلند UHF شرکت ZKteco

برد 12 تا 15 متر - خروجی وگند و RS232

15،600،000 تومان
آنتن لسو مینی

ریدر برد بلند UHF لسو

برد 3 تا 5 متر - خروجی وگند و RS232

7،400،000 تومان
برد کنترل Fg16

برد کنترل FG16

برد کنترل تک رله با 2 وگند ورودی

5،500،000 تومان
آنتن برد بلند T51

آنتن برد بلند UHF لسو T51

برد 12 متر - پورت RS485 ،RS232

12،400،000 تومان
ریدر برد بلند S51

ریدر برد بلند UHF S51

برد 12 متر - پورت RS485 ،RS232

12،000،000 تومان
برد کنترل دو درب

برد کنترل دو درب لسو

دارای 2 رله خروجی برای دو درب و 4 انتن

5،500،000 تومان
تگ و لیبل ساده UHF

تگ برچسبی UHF

لیبل شیشه ای ساده

15،000 تومان
jتگ و لیبل خرد شونده UHf

تگ برچسبی خرد شونده UHF

لیبل شیشه ای غیر قابل کنده شدن

22،000 تومان
کارت UHF

کارت UHF

قابلیت ذخیره سازی اطلاعات

35،000 تومان
تگ موتور سیکلت
  • ساخت چین
  • گارانتی 1 ساله
  • جزییات محصول

تگ UHF موتور سیکلت

مناسب برای اتصال به موتور سیکلت

49،000 تومان
ریدر uhf ثابت

ریدر برد بلند ثابت مدل LE-UHF406

برد سیستم عامل لینوکس ، دارای 4 پورت RF

12،700،000 تومان
ریدر دستی

ریدر دستی‌ UHF مدل LE-UHF100

قابلیت ذخیره 65000 تگ ، دارای بلوتوث

9،600،000 تومان
ریدر برد بلند دستی 868

ریدر دستی مدل LE-UHF 868 MHz

درگاه USB ، خواندن تگ ها با فشردن یک کلید

9،900،000 تومان
آنتن اکتیو پولاریز

انتن برد بلند اکتیو Polaris Active

خروجی (Wiegand / Serial)

14،400،000 تومان
ریدر برد بلند IDTECK مدل NEO RF245

ریدر IDTECK مدل NEO RF245

فاصله ۳ تا ۱۵ متر ، خروجی RS232 ، Wiegand

18،300،000 تومان
آنتن برد بلند UHF مدل UHF106

آنتن برد بلند UHF مدل UHF106

فاصله 6 تا 8 متر ، Wiegand ،RS232 ،RS485

9،100،000 تومان
ریدر برد بلند UHF مدل UHF81-LAN

ریدر برد بلند UHF مدل UHF81-LAN

WIEGAND, LAN، USB ،RS-232 ،RS-458

14،900،000 تومان
ریدر رومیزی UHF‌ مدل FG-RD

ریدر رومیزی UHF‌ مدل FG-RD

نوشتن تا 20 سانتی متر ،خوانش تا 50سانتیمتر

5،250،000 تومان
آنتن برد بلند UHF مدل T-40110

آنتن برد بلند UHF مدل T-40110

فاصله‌ی خواندن حداکثر 5 متر

9،400،000 تومان
آنتن برد بلند بتا مدل Z51
  • ساخت چین
  • گارانتی 1 ساله
  • جزییات محصول

آنتن برد بلند بتا مدل Z51

برد 12 متر - خروجی وگند

11،240،000 تومان
آنتن برد بلند پگاسوز مدل PK-UHF101E
  • ساخت تایوان
  • گارانتی 2 ساله
  • جزییات محصول

آنتن برد بلند پگاسوز مدل PK-UHF101E

برد 10 متر - خروجی شبکه و وگند

19،300،000 تومان
ریدر برد بلند UHF مدل FG-RFID102R
  • ساخت چین
  • گارانتی 2 ساله
  • جزییات محصول

ریدر برد بلند UHF مدل FG-RFID102R

مجهز به چیپست پرقدرت IMPINJ R2000

14،100،000 تومان

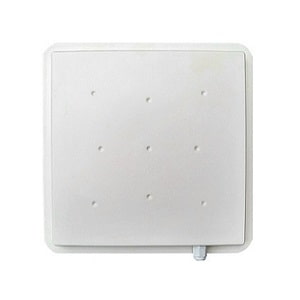

ریدر پگاسوس 101

آنتن برد بلند UHF پگاسوس مدل pk-101


PK-UHF101 یک ریدر RFID برد بلند برای خواندن تگهای پسیو پارکینگی در فرکانس UHF است.یکی از با کیفیت ترین ریدر های موجود در بازار که از سرعت و دقت بالایی در تشخیص تک برچسبی برخوردار است و بخاطر تایوانی بودن ان بسیار محبوب است ریدر پگاسوس است.پشتیبانی از تگهای پسیو (بدون باطری) و امکان تنظیم فاصله خواندن تگ ها از 5 تا 8 متر و امکان نصب در فضای باز، کاربر را از استفاده از ریموت کنترل ها و تگ های اکتیو و مشکلات متعدد آنها بی نیاز کرده و در مجتمع های بزرگ علاوه بر خودکار نمودن باز شدن درهای پارکینگی، صرفه جویی قابل ملاحظه ای نیز در هزینه ها به همراه خواهد داشت.این محصول ساخت پگاسوس تایوان می باشد.

امکان ارتباط Wiegand, RS232, RS485
امکان ارتباط با کلیه کنترلرهای آفلاین و آنلاین Pegasus
امکان ارتباط با هر کنترلر تردد با خروجی Wiegand یا RS485

راهنمای ریدر پکاسوز
راهنمای ریدر پگاسوز 101

ریدر برد بلند پگاسوز 101 تایوان





ریدر 201 پگاسوس

ریدرUHF برد بلند پگاسوس مدل pk-201 ساخت تایوان


ریدر برد بلند 201 شرکت پگاسور یک آنتن برد بلند است که برد آن در حدود 12 الی 15 متر می باشد.این ریدر برد بلند قابلیت اتصال به شبکه را ندارد و تنها از طریق پورت وگند و پورت های خروجی   RS485 ،RS232 کارمیکند.

استاندارد IP54 (مقاومت در برابر آب و گرد و غبار)
استاندارد بین المللی  UHF EPC Gen2(ISO18000-6C) ،ISO 18000-6B
پورت خروجی  RS485 ،RS232
آنتن برد بلند با امکان شناسایی از فاصله ۳ تا ۲۵ متر
امکان خواندن کارت ها و تگ های پسیو (بدون باتری) بدون تماس
خروجی 34 و Wiegand 26 برای اتصال به کنترلر های تردد موجود در بازار




ریدر 12 متری برد بلند Zk

آنتن برد بلند ZK TEC


آنتن برد بلند zk  تجهیزاتی هستند جهت کنترل عبور و مرور (تردد) خودروها در انواع پارکینگ های اداری، مسکونی، سازمانی.... این آنتن برد بلند  یا آنتن های uhf مقابل درب پارکینگ هم از داخل هم از خارج نصب می گردد.

زمانی که اتومبیل مجاز که دارای تگ uhf  است از مقابل این آنتن‌ها عبور میکند ریدر های RFID  با فرکانس بالا UHF  از فاصله ۱۲ متری تگ برچسبی متصل به شیشه جلو اتومبیل را تشخیص داده و فرمان باز شدن درب پارکینگ را صادر میکند.ریدر برد  بلند  zk  مناسب عملکرد دمایی بین منفی ۲۰ تا مثبت ۶۰ درجه سانتیگراد است و با داشتن استاندارد ip۶۸  در همه مناطق با هر شرایط آب و هوای قابل نصب است.

تغذیه ورودی: DC12V
حداکثر مسافت خواندن تگ و کارت: 12 متر
گین آنتن: 12dbi
توان سیگنال خروجی: 30dbm
دارای سیستم هوشمند پردازش DSP جهت پایداری و عملکرد دقیق
ابعاد: 450*450*120 mm
فرکانس کاری: 902~928 MHz / 865~868 MHz
امکان تنظیم استاندارد ویگند 26/34
پروتکل: ISO18000-6B و ISO18000-6C (EPC C1G2)
دارای پورت های TCP/IP، RS485 ، RS232 و wiegand
دمای کاری:
-20°C ~ +55°C

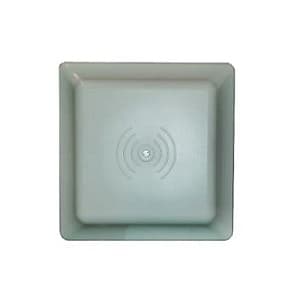

ؤیدر برد بلند لسو 5 متر

ریدر برد بلند UHF لسو


ریدر برد بلند UHF لسو با طراحی جدید، ابعاد کوچک ،عملکرد پایدار ، ضد آب و  عمر طولانی دارای بردی در حدود 3 تا 5 متر است و مناسب مکانهایی مانند ادارات ، مجتمع های مسکونی ، سازمانها و ...می باشد.این آنتن برد بلند قابل نصب بر روی انواع دستگاههای اکسس کنترل و حضور و غیاب است.

آنتن برد بلند بتا Mini long range
ولتاژ ورودی:12V/DC-2A
نوع تکنولوژی:UHF
قدرت آنتن:1W
ویگند خروجی:  بیت 26
پروتکل ارتباطی: ISO18000-6B, ISO18000-6C(EPC GEN2)
دمای کاری:-20℃~80℃
ابعاد:227×227×67 میلیمتر


ریدر برد بلند UHF لسو 4 متری
راهنمای آنتن مینی
نرم افزار انتن لسو

      راهنمای آنتن         نرم افزار تنظیم آنتن





ریدر لسو s51

ریدر برد بلند UHF لسو مدل S51


این آنتن با فرکانس 900 MGH کار می‌کند و با پردازش گر داخلی دیجیتال، عملکرد خواندن را با سرعت بالایی انجام می دهد. ریدر لسو علاوه بر خروجی ویگند، دارای خروجی RS232 می باشد و از پروتکل تگ ISO18000-6B و ISO18000-6C پشتیبانی می کند. سیستم برد بلند لسو S51 با ابعاد کوچک، وزن 8 کیلو و عملکردی عالی می باشد که با نصب بر روی انواع راهبند، توسط خواندن تگ و کارت تا فاصله 12 متری ، با نویز کم و دقت و سرعت بالا علاوه بر کنترل تردد در مجتمع های بزرگ با تعداد واحد بالا، جایگزین ریموت ها و صرفه جویی در هزینه ها نیز شده است این آنتن برد بلند لسو با عملکرد در دمایی بین -10 تا +80 درجه سانتی گراد است و استاندارد حفاظت آن IP66 است.



برد کنترل دوردرب

برد کنترل دو درب لسو P60


این برد کنترل جهت اتصال به 4 عدد آنتن برد بلند از طریق پورت وگند مورد استفاده قرار میگیرد.این برد توسط نرم افزار قابل کنترل است و عملیات حذف و اضافه تگ ها امکان پذیر است. این مرکز کنترل دو درب دارای 2 عدد رله خروجی است و از ویگند 26 و 34 بیت پشتیبانی می کند. با امکان اتصال 4 عدد کارت ریدر یا آنتن دور برد، بهترین گزینه جهت نصب در اماکنی است که دارای یک یا دو درب ورودی و خروجی هستند.این برد از طریق کابل LAN به کامپیوتر متصل می شود.



تصویر پگاسوز تایوان

لیبل پگاسوس

مشخصات ریدر پگاسوز PK-101

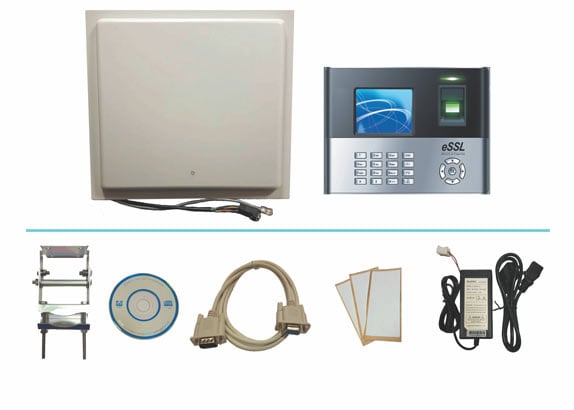

 پک محصولات ریدرهای برد بلند



پک ریدر برد بلند لسو

 پک ریدر برد بلند لسو 4 متری


پک ریدر برد بلند پگاسوز تایوان

 پک ریدر برد بلند پگاسوز تایوان 7 متری

برای اطلاع از قیمت ها لطفا تماس بگیرید
مطالب آموزشی و اطلاعات نصب

نقشه سیم بندی آنتن برد بلند RFID


آنتن برد بلند (UHF) به تنهایی قادر به باز کردن درب نیست. دلیل این امر این است که خروجی آنتن دیتا بوده و از استاندارد ویگند 26 و 34 بیت پیروی می کند. برای ایجاد ارتباط بین آنتن UHF با مرکز کنترل درب بازکن، راهبند، کرکره برقی، اپراتور درب شیشه ای و ... به یک کنترلر نیاز است. کنترلرها اغلب اکسس کنترل هایی که دارای سوکت ویگند ورودی می باشند، هستند. در ادامه به شرح سیم بندی آنتن برد بلند به اکسس کنترل و درب بازکن پرداخته شده است.

اگر شرکت سازنده آنتن طبق استاندارد ویگند سیمهای خروجی آنتن را آماده کند، رنگ بندی سیمها به شرح زیر خواهد بود. رنگ بندی ذکر شده ممکن است در برخی از آنتن های UHF متفاوت باشد، جهت اطمینان از رنگ سیمها حتما لیبل موجود روی آنتن را بررسی کنید. رنگ سیم سبز D0 وسفید D1 می باشید که برای برقراری صحیح ارتباط بین آنتن برد بلند و کنترلر حتما باید GND آنتن و GND کنترلر(منفی) به هم متصل شده و یکی شوند، در غیر اینصورت عملکرد کنترلر مختل خواهد شد.

نقشه سیم ابندی انتن تگ خوان برد بلند مدیریت  پارکینگ


در اغلب اکسس کنترل ها نام کانکتور ویگند ورودی با اسم WIND0 و WIND1 یا DO و D1 بیان می شود و از رله NO و COM رله آزاد آن برای اتصال به قسمت تحریک دست انواع سیستم های درب بازکن مانند راهبند، مرکز درب بازکن بازویی، مرکز درب بازکن ریلی، کرکره برقی، مرکز درب شیشه برقی و ... استفاده می شود.

تغذیه آنتن برد بلند

برای تغذیه آنتن برد بلند توجه داشته باشید که اگر از آداپتور ۱۲ولت و یا ۹ولت با توجه به مشخصات دستگاه استفاده میکنید،نبایدفاصله آداپتور با انتن برد بلند بیشتر از حدود ۵تا۷ متر باشد زیرا جریان و ولتاژ کاهش پیدا کرده و عملکرد آنتن برد بلند را مختل میکند و در مواقعی که فاصله خیلی زیاد باشد آنتن کار نمیکند و به طور مدام بوق با فاصله یک ثانیه یک بار میزند.

دراین مواقع باید آداپتور آنتن برد بلند را نزدیک خود آنتن قرار دهید.از تغدیه هایی که ولتاژ بالاتراز ۱۲ولت ارسال میکنند و اصطلاحا سوئیچینگ نیستند خودداری کنید تابه آنتن صدمه وارد نشود .ولتاژ آنتن برد بلند باید فیکس همان ولتاژ اعلام شده در مشخصات باشد.




تگ برجسبی UHF

معرفی تگ هاي برچسبی UHF:


تگ هاي UHF در محيط ها و امور مختلف مورد استفاده قرار می گیرند. اين تگ ها بخاطر حل بسياري از مشكلات RFID و همچنين بدليل نيازهاي بازار روز به روز محبوبيت بيشتري پيدا مي كنند.این تگ ها امروزه بسيار قابل اعتماد بوده و توسط بسياري از شركت ها و سازمان ها در كشورهاي پيشرفته جهان بكار مي روند. گستره فركانس تگ هاي UHF از ۸۵۸ تا ۹۳۰ MHZ است و ميانگين فاصله خواندن آن نيز ۹ متر است.

تگ های برچسبی در دوحالت پردازش اطلاعات را انجام می‌دهند.مدل های ساده قدرت پردازش های عادی دارند و حافظه بسیار کوچک برای ذخیره اطلاعات.اما برخی از تگ ها قدرت پردازش خیلی قوی در کنار حافظه بسیار بالا برای ذخیره اطلاعات دارند همچنین این تگ ها گاهی دارای کمک پردازنده نیز هستند.

این نوع تگ ها امنیت بسیار بالاتری را ایجاد می‌کنند چون دقیقا شبیه به یک کامپوتر کوچک عمل می‌کنند.این تگ های برچسبی نیاز به انرژی برای پردازش اطلاعات دارند که معمولا از باطری داخلی استفاده می‌کنند و یا در برد کوتاه با ریدر جهت دریافت انرژی از امواج رادیویی کار کند.


تگ هاي UHF مي توانند جهت امور Work in Process بكار روند شامل:

سیستم های ردیابی، امور شناسايي آثار جعلي ، انتن های برد بلند,امور شناسايي و بسياري كاربردهاي ديگر. بدليل اينكه تگ هاي UHF مي توانند نیازهای دامنه و پوشش گسترده ای از كاربران را فراهم کنند، این تگ ها جهت اموري كه يك تگ بين المللي مورد نياز است و يا يك تگ مورد نياز است كه هم بتواند در فاصله كم و هم طولاني را بتواند بخواند ، بسیار مناسب هستند.تگ هاي UHF جهت امور زنجيره اي در صدر اولويت هستند. جهت استفاده از اين تگ ها هم در فاصله كم و هم در فاصله نسبتا دور مي توانند مورد استفاده قرار گيرند.

تگ کاغذی UHF با عنوان تگ RFID کاغذی UHF نیز شناخته می‌شود که همین تعریف ویژگی‌ها و خصوصیات آن را به صورت مختصر تعریف می‌کند. اولین ویژگی بارز در این برچسب‌ها این است که از تکنولوژی RFID یا همان ارتباطات رادیوفرکانسی بهره می‌برند.

تگ برچسبی uhf
این تکنولوژی به آنها امکان ارتباط از راه دور و از راه نزدیک رو می‌دهد و اطلاعات آنها را می‌توانیم به کمک دستگاههای ریدر یا خواننده دریافت کنیم. این ویژگی به تگ کاغذی UHF یک توانایی خاص بخشیده است که کاربرد آن را در حوزه‌های مختلف میسر می‌کند.

اما اگر بخواهیم دلیل نامگذاری تگ کاغذی UHF را درک کنیم باز هم باید به تعریف قبلی ارائه شده برای آنها رجوع کنیم. پسوند UHF استفاده شده در این تگ‌ها به خوبی امواج و فرکانس‌های فعال در مورد این برچسب‌ها را نشان می‌دهد. این پسوند از کلمه (Ultra High Frequency) گرفته شده است که به معنی فرکانس فوق العاده بالاست.

با توجه به اینکه در این تگ کاغذی از امواج فرکانسی فوق‌العاده بالا استفاده شده است، یعنی به راحتی می‌تواند تا فواصل دورتر این امواج را ارسال کند و به راحتی امکان خواندن اطلاعات آن از فواصل دور از ۱ تا ۱۰ متر فراهم است. پس برای توضیح نحوه عملکرد تگ کاغذی UHF به صورت غیر فعال بدین شکل عمل می‌شود که ابتدا امواج رادیو فرکانسی از آنتن دستگاه خواننده یا فرستنده ارسال می‌شود و به این تگ کاغذی می‌رسد.


این تگ‌ها در محدوده فرکانس بین 860 تا 960  مگاهرتز کار می کنند و به همین دلیل در مورد ارتباطات از راه دور بسیار مناسب هستند. همچنین، در دسته بندی آنها از دو دسته فعال (active) و غیر فعال (passive) نیز استفاده می‌شود که محصول مورد نظر ما در این مطلب غیر فعال است.


تگ خرد شونده


تگ برچسبی uhf خرد شونده از نمونه تگ و یا لیبل هایی می باشد که روی شیشه جلو خودرو ها چسبیده می‌شود و به همراه آنتن های برد بلند uhf تردد خودروهای انواع پارکینگ را کنترل می‌کند. تفاوت این تگ خرد شونده با تگ های معمولی در این است که پس از چسبیده شدن روی شیشه جلوی ماشین دیگر قابل برداشتن بدون آسیب دیدن به تگ نمی باشد ،اگر شخصی اقدام به برداشتن این تگ  جهت نصب بر روی ماشین دیگر کند تگ خرد شونده تکه تکه شده و دیگر قابل استفاده نمی باشد.


فرکانس کاری تگهای برچسبی


فرکانس تگها

فرکانس Low Frequncy (LF)
فرکانس HIGH (HF) و فرکانس ULTRA HIGH (UHF) .

تگ های فرکانس LOW معمولا ۱۲۵ کیلو هرتز هستند.برد ارتباطی تگ و ریدر در این مدل فرکانس کم است یعنی چیزی در حد ۱۰ سانتی متر.با توجه به برد پایین و سرعت کم تبادل اطلاعات این مدل تگ امنیت پایینی را دارد.

فرکانس کاری تگ های HIGH در حدود ۱۳.۵۶ مگاهرتز است.اما مانند مدل قبل برد ارتباطی بین تگ و ریدر در همان حدود ۱۰ سانتی متر میباشد. اما قدرت پردازش و تبادل اطلاعات سریع تری دارد.به دلیل سرعت بالا پردازش و انرژی  مناسب دریافتی بایت پردازش،این مدل تگ امنیت نسبتا خوبی را فراهم می‌سازد.

و اما تگ های برچسبی ULTRA HIGH یا همان UHF ها فرکانس ۹۰۰ مگاهرتز دارند که باعث می‌شود برد بالایی را یعنی در حدود ۱۰ متر پشتیبانی کند و سرعت تبادل اطلاعات آن در بین ریدر و تگ بسیار بالا و دقیق است به همین منظور استفاده از آن نسبت به دو مدل قبلی امنیت بالاتری را ایجاد می‌کند.




موارد استفده از تگ های برچسبی




تگ بیمارستانی


از تگ های RFID در بیمارستان ها برای کنترل تردد پرسنل و همچنین موقعیت مکانی و نحوه مصرف از تجهیزات پزشکی استفاده میشود.به طور مثال برای داروها تگ های RFID در نظر گرفته می‌شود که از این طریق می‌توان مقدار دارو موجود در انبار و موقعیت مکانی لحظه ای داروها و زمان خروج آنها از انبار را مشاهده کرد.


تگ های برچسبی برای دام و موجودات زنده


از این تگ ها RFID در انواع مجموعه ها که موجودات زنده در آن نگهداری می‌شود مانند دامداری،مرغداری،باشگاه های اسب سواری،و...برای نظارت و رسیدگی به بهتر به این حیوانات استفاده میشود.
با این تگ ها اطلاعاتی مانند موقعیت مکانی،میزان دارو مصرفی،میزان خوراک مصرفی،  این حیوانات در اختیار کارفرما قرار می‌گیرد.



تگ برچسبی در عوارضی ها


در عوارضی ها، مترو ها، ایستگاه های حمل نقل تگ های RFID به منظور بلیت های غیر نقدی مورد استفاده قرار می‌گیرند.
برای جلوگیری از ترافیک ،در عوارضی ها خودروها مجهز به تگ های برچسبی هستند و به محض عبور از عوارضی مبلغ مورد نظر از حساب آنها کسر می‌شود و یا در ایستگاه های حمل نقل تگ ها دارای شارژ مبلغی هستند و افراد نیاز نیست هر بار در صف ها منتظر خرید بلیت باشند.



تگ های برچسبی در سیستم های مدیریتی و انبارداري


بهترین و موثرترین روش برای کنترل و مدیریت بر  تجهیزات و کالاها در انبار استفاده از تگ های RFID است. بر روی هر کالا یک تگ چسبیده می‌شود که زمان ورود به انبار،خروج از انبار،تعداد موجود از کالا،موقعیت مکانی کالا در هرکجای انبار، را مشخص می‌سازد به این ترتیب هیچ جنسی در انبار گم یا کم نمی‌شود. این سیستم نسبت به سایر روش ها دقت بالاتری داشته و کم هزینه تر می باشد






تفاوت تگ های اکتیو و پسیو

تفاوت تگ های اکتیو و پسیو


استفاده از آنتن های FFID بهترین روش برای کنترل تردد در اماکن مختلف و ایجاد امنیت آرامش است.تگ های RFID بخشی از این سیستم محسوب می‌شوند که به دو صورت passive غیر فعال و active فعال هستند.

بزرگ ترین تفاوت بین این دو تگ منبع تغذیه آنهاست.تگ های اکتیو دارای باطری داخلی هستند.در تگ اکتیو مدام یک کد خاص بدون نیاز به ریدر با استفاده ازیک رادیو انتشار پیدا می‌کند و هر تگ کد منحصر به فرد خود را دارد.تگ های اکتیو دارای باطری هستند که باید به صورت دوره ای تعویض شوند .



انواع تگ های اکتیو


تگ های اکتیو در دو نوع ترنسپوندر و بیکن وجود دارند.تگ ترسنپوندر زمانی فعال میشود که از ریدر سیگنالی دریافت کند. اما تگ بیکن خودش به طور مدام سیگنال ارسال می‌کند. به همین دلیل طول عمر باطری در این تگ کوتاه تر است و زودتر از ترنسپوندر تعویض می‌شود.

تگ های پسیو عملکرد بسیار ساده ای دارند. سیستم اینگونه تک ها شامل یک آنتن که به مدار متصل است و یک ریدر موج رادیویی را به تگ ها انتقال می‌دهد.تگ های اکتیو دارای سرعت خوانده شدن بالاتری هستند و محدوده وسیعتری را پوشش می‌دهند. در واقع طول برد بسیار بالایی دارند از این رو برای پیگیری کالا و انبار داری از آنها استفاده میشود و یا در عوارضی ها بسیار کاربرد دارند.

تگ های پسیو طول برد کمتر و سرعت عمل پایین دارند بنابراین برای جابه جایی کالا از محلی به محل دیگر یا اماکنی که سرعت وسایل نقلیه بالا است به کار نمی‌رود و معمولا در ورودی های پارکینگ ها مناسب هستند.

تگ های پسیو معمولا به صورت برچسبی در ابعاد کوچک تولید می‌شوند و بسیار ارزان قیمت تر از تگ های اکتیو میباشند.فرکانس کاری این دو نوع تگ نیز با هم متفاوت است تگ های پسیو فرکانس  960_ MHz 860 دارند و تگ های اکتیو فرکانس  433 MHz و 2.45 GHz را پشتیبانی می‌کنند.






تنظیم آنتن برد بلند



روش تنظیم آنتن برد بلند RFID


ریدرهای RFID  باید قبل از نصب، تنظیم شوند. تنظیم و مشخص کردن نوع خروجی آن یکی از مهم ترین تنظیمات آنتن های دور برد است.خروجی آنتن برد بلند دیتا است و می توان آن را در انواع Wiegand26، RS485، RS232، TCP/IP و Wiegand34 در اختیار داشت.

اغلب آنتن هایی که دارای کابل شبکه هستند، دارای خروجی TCP/IP می باشند که امکان استفاده از خروجی شبکه برای اتصال به اکسس هایی که دیتای ورودی را از طریق شبکه دریافت می کنند را دارند.برخی از آنتن ها امکان ارسال داده به صورت سریال را دارند. این خروجی سریال در دو فرمت RS232 و RS485 در اختیار کاربران قرار داده می شود.استفاده از RS232 یا RS485 وابسته به نوع اکسس مورد استفاده است. در بیشتر آنتن ها پورت سریالی برای این استفاده، قرار داده شده است.

ویگند، پر کاربردترین پورت خروجی آنتن دور برد است. در اغلب اکسس کنترل ها و کارت خوان ها پورت ویگند ورودی وجود دارد. با اتصال ویگند خروجی آنتن برد بلند به ویگند ورودی اکسس کنترل یا کارت خوان می توان اتوماسیون درب های برقی را به راحتی انجام داد.این پورت از دو رشته سیم D0 (سیم سبز) و D1 (سیم سفید) تشکیل شده که دیتا را انتقال میدهند.

وگند

همانطور که می دانید آنتن دور برد دارای فرکانس در رنج های 865 تا 868 و 902 تا 928 مگاهرتز است و اغلب اکسس کنترل ها و کارت خوان EM با فرکانس 125KHz یا مایفر با فرکانس 315Mhz هستند بنابراین باید طبق یک استاندارد تگ و کارت های 900 مگاهرتزی آنتن دور برد توانایی هم سان سازی با کارت خوان های رایج را داشته باشد. بدین منظور استانداردهایی همچون ویگند به کار گرفته شدند. ویگند یک استاندارد است که در بیت های متفاوت وجود دارد.

دو استاندارد ویگند که بیشترین کاربرد را دارد Wiegan 26 bit و Wiegand 34 bit هستند که در آنتن های دور برد هر دو آن ها به کار برده شده اند. تفاوت این دو در تعداد بیت های ارسالی است. برای درک بهتر این مطلب به مثال زیر توجه کنید:

اکثر کارت و تگ های برد بلند دارای شماره کارت 24 رقمی هستند اما شماره کارتی که برای اکسس ارسال می شود دارای ارقام کمتری است. اگر خروجی ویگند آنتن، بر روی Wiegand 26 تنظیم شده باشد شماره کارت دریافتی، 5 تا 7 رقم و اگر Wiegand 34 باشد شماره کارت 7 تا 9 رقم خواهد بود. به دلیل بیشتر بودن تعداد ارقام ارسالی در ویگند 36، احتمال تداخی شماره دو یا چند کارت یا تگ با یکدیگر بسیار کمتر شده و امنیت عملکرد آنتن بیشتر خواهد شد.

همانطور که پیشتر ذکر شد کارت و تگهای UHF اغلب دارای شماره 24 رقمی هستند. این ارقام شامل چند بخش از اعداد است که  به طور کلی سه بخش سری، سریال و بیت پریتی را می توان نام برد. در آنتن برد بلند می بایست تنظیماتی انجام شده و برای آنتن مشخص شود تا با مشاهده یک تگ یا کارت UHF، کدام بخش از ارقام کارت را با استفاده از استاندارد ویگند تبدیل نموده و برای اکسس کنترل ارسال کند.

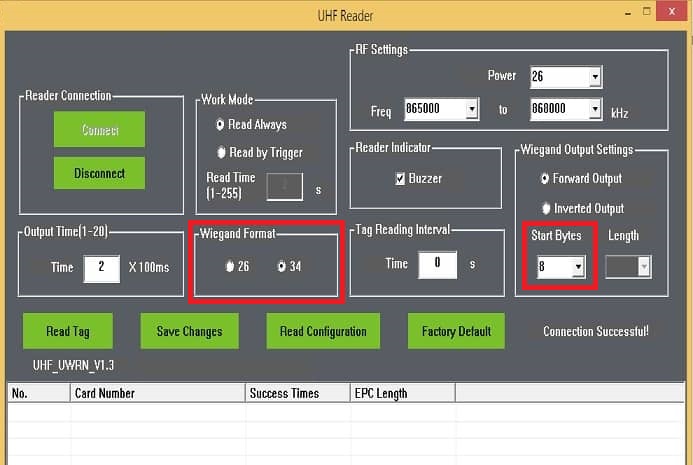

در حالت پیش فرض در اکثر آنتن ها تنظیمات در حالت درستی قرار داده نشده اند و نیاز به تنظیم این پارامتر وجود دارد. پارامتری که در آنتن برای این تنظیم قرار داده شده است به نام Start bit یا Offset هستند.

اگر مقدار این گزینه در حالت 0 قرار داشته باشد، به دلیل اینکه شمارههای ابتدایی کارتها شماره سریالی است که شرکت سازنده به طور ثابت برای تمام تگ و کارت ها اختصاص داده است، تمام کارت های UHF را با شماره کارت مشابه شناسایی کرده و اجازه تردد به همه آنها را خواهد داد. برای جلوگیری از این امر که امنیت دستگاه و مکانی که از آن استفاده شده است را پایین می آورد، باید Start bit به درستی تنظیم شود.


روش تنظیم انتن برد بلند پگاسوس


در آنتن برد بلند پگاسوس برای اتصال دیتا باید از سیم ابی کمرنگ برای D0 و ابی پر رنگ برای D1 استفاده کرد.
انتنها نیز باید قبل از نصب حتما تنظیم شود.



روش تنظیم آنتن پگاسوس



 روش تنظیم انتن پگاسوس


برای انجام تنظیمات ابتدا باید آنتن را از طریق پورت Lan یا پورت سریال RS232 به کامپیوتر وصل کرد. توجه داشته باشید که برای تنظیم کردن آنتن حتما باید پاور و تغذیه آنتن وصل باشد. اگر از طریق پورت lan ارتباط بر قرار شده باشد باید گزینه ارتباط را در قسمت Comunication روی TCP/IP قرار دهید ولی اگر از پورت سریال استفاده شده باشد از گزینه com برای برقراری ارتباط استفاده کنید. اگر از TCP/IP استفاده می کنید فیلدهای قسمت TCP/IP را با توجه به مدل آنتن پر کنید و در انتها دکمه Open Net را فشار دهید و در صورت استفاده از پورت سریال گزینه های قسمت com را تکمیل کرده و بعد گزینه Open Com را انتخاب کنید.

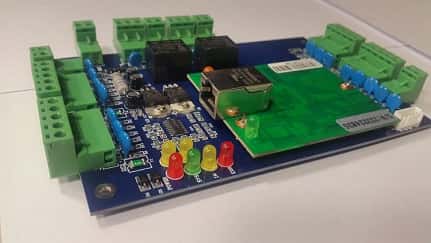

روش کار با نرم افزار برد کنترل 4 آنتن


در برد کنترل های 4 آنتن عملیات حذف ، اضافه و گذارش گیری افراد و ورود و خروج ها باید از طریق نرم افزار انجام شود.برای این منظور از طریق کابل شبکه به کامپیوتر و برد کنترل متصل شوید و نرم افزار را باز نمایید.برای برقراری ارتباط ، نباید کامپیوتر به اینترنت متصل باشد.

برای معرفی کارت و یا تگ ها و استفاده از اکسس کنترل  می بایست از نرم افزار استفاده نمود تا امکان تنظیمات ,گذارش گیری و حذف و اضافه تگ ها وجود داشته باشد.ابتدا نرم افزار را اجرا کرده، در قسمت user نام کاربری را abc و password را ۱۲۳ وارد کنید.

 مرحله اول Add کردن دستگاه است. اکسس را بوسیله کابل شبکه به کامپوتر وصل کنید، سپس مراحل زیر را به ترتیب انجام دهید:

۱. گزینه Add controller by searching را انتخاب کنید.
۲. بر روی Search کلیک کرده، نام و مشخصات اکسس بر روی صفحه نمایش داده می شود.
۳. بر روی گزینه Add found to system کلیک کنید تا دستگاه به نرم افزار افزوده شده و آماده کاربری شود.

نرم افزار ریدر rfid


مرحله دوم اضافه کد دادن تگ و کارت ها است.

۱. گزینه Auto add card by searching را انتخاب کنید. صفحه ای ظاهر می شود، بر روی گزینه Door را انتخاب کرده و بر روی Next کلیک کنید.
۲. تگ یا کارت ها را یکی یکی جلوی آنتن بگیرید تا کد آن بر روی صفحه نمایش داده شود. پس از اتمام بر روی Ok کلیک کنید.


نرم افزار ریدر برد بلند تگ خوان


تا این مرحله شماره کارت ها وارد دیتابیس کامپیوتر شده است، حال باید این شماره ها را وارد اکسس کرد تا اجازه دسترسی به اکسس و عبور به کاربران داده شود.
برای انجام این منظور مراحل زیر را انجام دهید:

۱. گزینه Add privilege Allow and Uploadرا انتخاب کنید. در سمت چپ بالای صفحه، شماره کارت ها و پایین آن نام درب ها نمایش داده می شوند.
۲. با استفاده از فلش های روی صفحه شماره کارت ها را به سمت راست صفحه انتقال دهید.
۳. سپس درب ها را به سمت راست صفحه انتقال دهید.
۴. حال برای بارگذاری شماره کارت ها بر روی گزینه Allow and Upload کلیک کنید.


ریدر برد بلند هوشمند پارکینگ


 در برخی مواقع نیاز به غیرفعال کردن بعضی از کاربران هست. به عنوان مثال در مجتمع های مسکونی ساکنینی که شارژ پرداخت نمی کنند را می توان با غیرفعال کردن، اجازه تردد آن ها را موقت کنسل نمود تا پس از پرداخت شارژ مجدد فعال نمود.
مراحل انجام این کار به شرح زیر است:
تا این مرحله شماره کارت ها وارد دیتابیس کامپیوتر شده است، حال باید این شماره ها را وارد اکسس کرد تا اجازه دسترسی به اکسس و عبور به کاربران داده شود.
برای انجام این منظور مراحل زیر را انجام دهید:

۱. گزینه Add privilege Allow and Uploadرا انتخاب کنید.
۲. با استفاده از فلش های روی صفحه شماره کارت یا کارت های کاربرانی که می خواهید غیرفعال کنید را به سمت راست صفحه انتقال دهید.
۳. سپس درب ها را به سمت راست صفحه انتقال دهید.
۴. حال برای غیرفعال شدن دسترسی کاربران بر روی گزینه Prohibit and Upload کلیک کنید.


کد دهی تگ
