اجزای اصلی آیفون تصویری

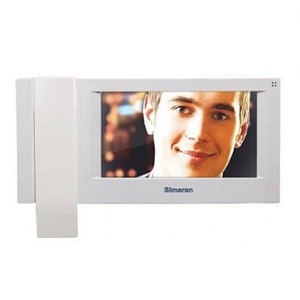

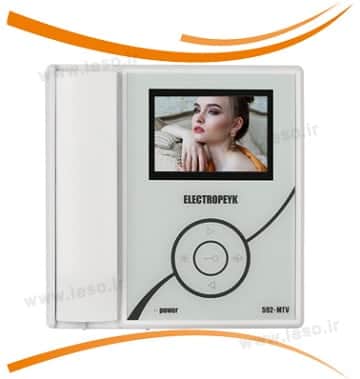

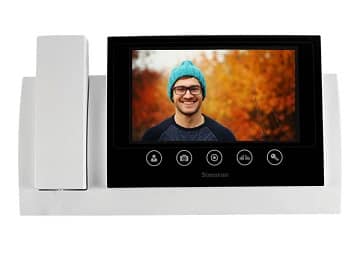

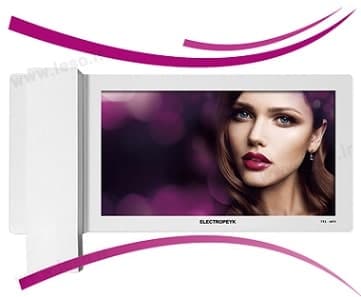

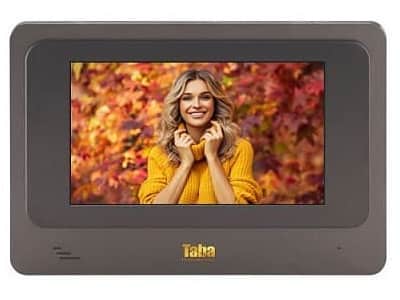

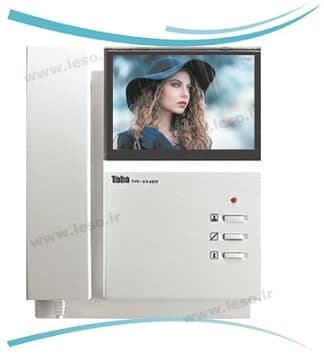

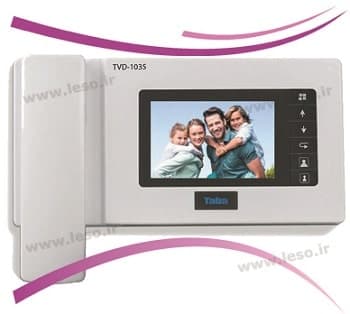

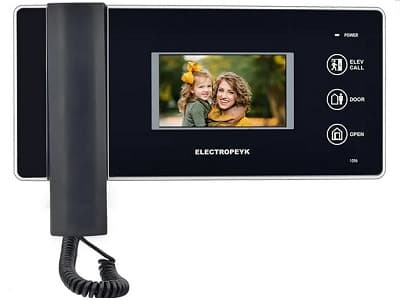

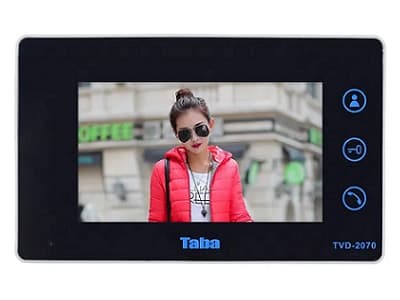

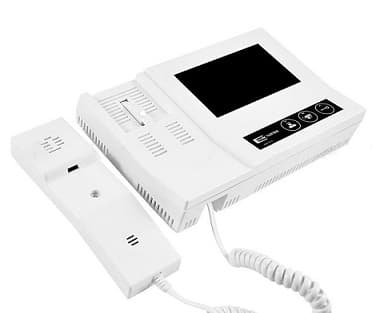

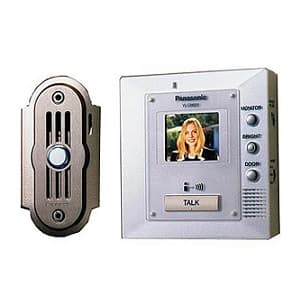

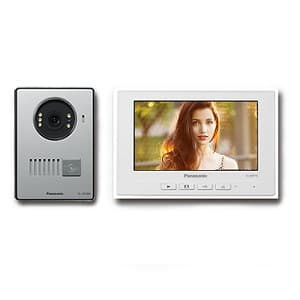

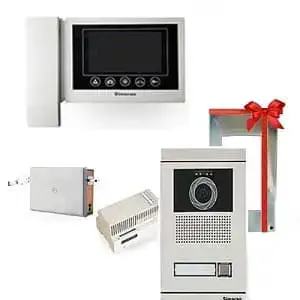

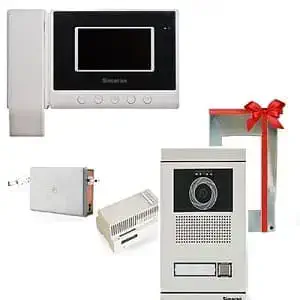

پنل جلوی در، گوشی یا مانیتور، منبع تغذیه و قفل در باز کن

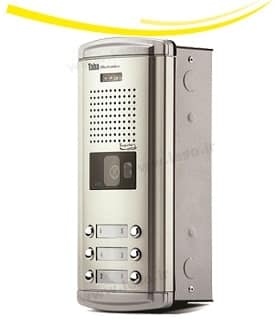

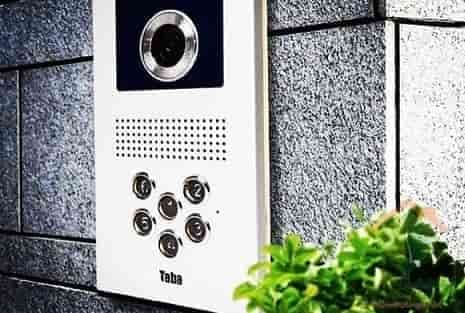

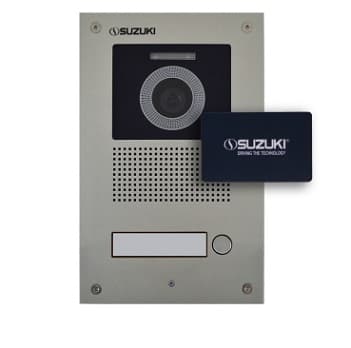

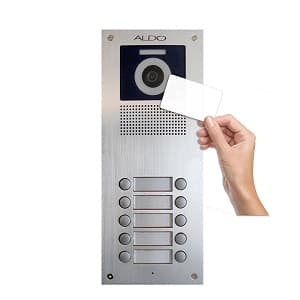

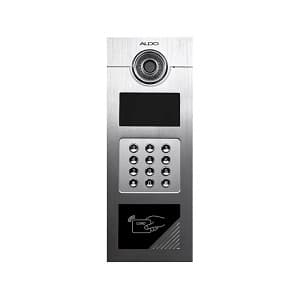

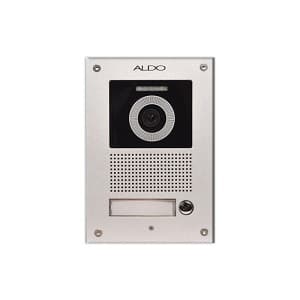

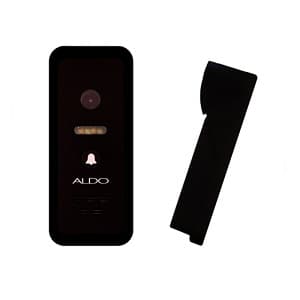

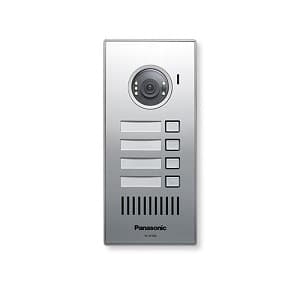

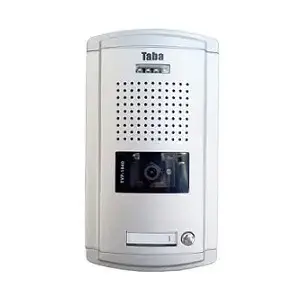

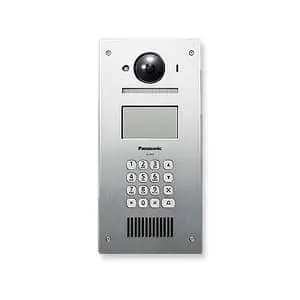

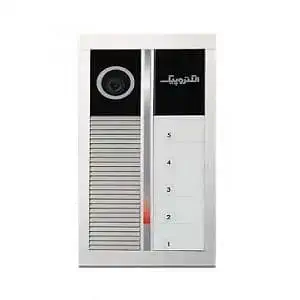

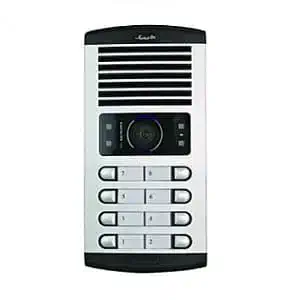

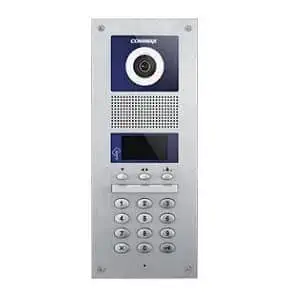

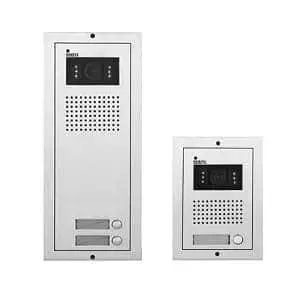

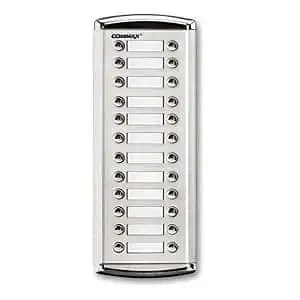

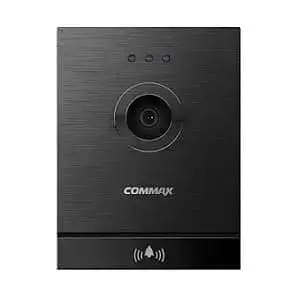

قسمت های اصلی پنل آیفون تصویری شامل
۱- صفحه فلزی پنل آیفون تصویری از جنس آلومنیوم آلیاژی می باشد و دور آن لاستیکی برای جلوگیری از نفوذ آب قرار داده شده است
۲- شیشه محافظ لنزآیفون تصویری؛ برای اینکه تاثیر نور خورشید بر روی لنز کمتر باشد، این شیشه را تعبیه کرده اند
۳- دوربین آیفون تصویری؛ این دوربین وظیفه دریافت تصویر در دو نوع رنگی و سیاه و سفید را بر عهده دارد
۴ LED- های دریافت کننده نور مادون قرمز؛ این ویژگی باعث می شود که در شب بتوانید تصویر خوبی را ببینید
۵- بلند گو برای پخش صدا
۶- شستی برای زنگ زدن به تعداد طبقات
۷- میکروفون برای منتقل کردن صدا به گوشی
۸- پیچ های تنظیم دوربین
۹- ترمینال های اتصال سیم مانیتور در پشت پانل
موارد مهم برای آیفون تصویری چیست؟
انتقال تصویر شخص تماس گیرنده برای واحد
امکان ضبط و ذخیره سازی عکس و فیلم شخص تماس گیرنده
در برخی از مدل ها حتی ماژول منشی (یعنی قابلیت ضبط صدا هم وجود دارد)
ارتباط صوتی بین واحد ها و امکان ارتباط با واحد نگهبانی و باز کردن درب پارکینگ (ماشین رو)
دایورت زنگ واحد به روی زنگ همسایه (در صورت مسافرت)

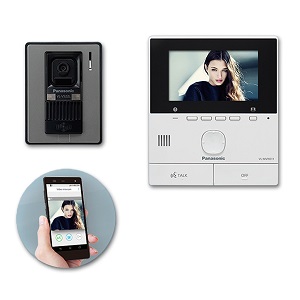

دایورت تماس آیفون تصویری روی تلفن ثابت و حتی روی موبایل
باز کردن درب در صورت نبودن داخل منزل از شهر دیگر

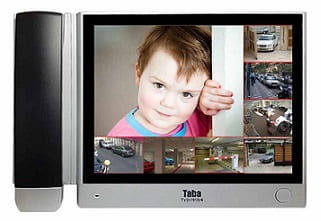

امکان استفاده برای چندین درب ورودی و چندین دوربین مدار بسته و بسیاری قابلیت های دیگر
حافظه داخلی
آیفون های تصویری قابلیت ضبط و ذخیره فیلم و عکس را دارند. بعضی از آنها توسط یک حافظه داخلی، تصاویر را ذخیره می کنند و برخی دیگر به کارت حافظه مجهز هستند که می تواند فیلم و عکس را ضبط و نگهداری نماید. با استفاده از کارت حافظه امکان ذخیره فیلم های ۱۵ ثانیه ای نیز وجود دارد.
ارتباط بین واحدها
آیفون هایی که در آپارتمان های چند طبقه نصب می شوند می توانند بین واحدها ارتباط برقرار کنند. بدین صورت که افراد با برداشتن گوشی و وارد نمودن شماره واحد مورد نظر می توانند با آن واحد مکالمه داشته باشد. با استفاده از این قابلیت افراد بدون زحمت و بالا و پایین رفتن از پله ها با اتاق نگهبانی و یا سایر واحدها تماس صوتی برقرار کرده و کار خود را انجام می دهند.
انتقال زنگ به واحدهای دیگر ساختمان
ترانسفر یا انتقال تماس به واحدهای دلخواه این امکان را به شما می دهد که وقتی خانه نیستید درب بر روی فردی که مراجعه می کند توسط واحد دیگر باز شود. در واقع وقتی فردی زنگ آیفون تصویری واحد شما را می زند، زنگ واحد انتخابی به صدا در می آید. این تکنولوژی در ساختمان های چند واحدی بسیار کاربردی است.
دایورت زنگ به گوشی یا تلفن ثابت
زمانی که از منزل خارج می شوید می توانید زنگ آیفون تصویری را به تلفن خود منتقل کنید تا به محض به صدا در آمدن آن از حضور فرد پشت درب مطلع شده و درب را در صورت تمایل باز کنید.
کنترل باز و بسته نمودن درب پارکینگ
انواع جک درب پارکینگ را می توان با بعضی از مدل های آیفون تصویری باز و بسته کرد. تنها با فشردن یک دکمه و بدون نیاز به ریموت، درب پارکینگ باز و بسته خواهد شد.
محل نصب پنل آیفون تصویری
پنل آیفون تصویری در ورودی ساختمان و به شكلي نصب مي شود كه ارتفاع لنز دوربين از سطح تمام شده زمين 14 5 سانتی متر ارتفاع داشته باشد، این پنل با درجه حفاظت IP 145 به نحوی باید نصب شود تا در برابر غبار و رطوبت غیرقابل نفوذ باشد. پنل آیفون تصویری باید بتواند در درجه حرارت -10 °C تا 55 °C - مقاوم باشد. بعضی از پنل ها مجهز به سیستم اع الم ضد سرقت و آژیر یا شاسی زنگ یک واحد مسکونی هستند

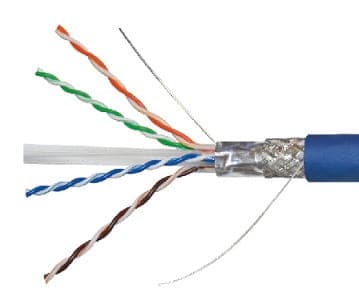

كابل مخصوص ارتباطات آيفون تصويري
كابل آيفون تصويري به عنوان رابط بين پنل ورودي، منبع تغذيه، گوشي و صفحه نمايش و قفل باز كن است.كابل هاي آيفون تصويري از نوع فويل دار و در دو سطح مقطع 4/ 0 و 6/ 0 ميلي متر مربع عرضه مي شوند. كابل دربازکن تصویری مانند تلفن در زوج سيم هاي 2،3،4،5،6،10،15،20 زوج توليد و ارايه مي شود. فويل مخصوص داخل كابل باعث جلوگيري از نويز و اختلال در صدا و تصوير آيفون تصویری مي شود.

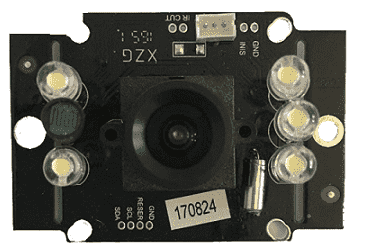

دوربین آیفون
وظیفه دوربین تلویزیونی آیفون تصویری انتقال تصویراز پشت در به داخل ساختمان برای نمایش در صفحه نمایشگر آیفون تصویری است. این دوربین ها معمولاً در دو نوع «سیاه و سفید » و «رنگی » موجود هستند. دوربین های آیفون تصویری معمولاً با لنز یا بدون لنز ارائه مي شوند. از طرفی بعضی از این دوربین ها از نوع میکروفن دار با یا بدون میکروفن مورد استفاده قرار م یگیرند.
دوربین های استفاده شده در آیفون تصویری دارای دو زاویه دید «معمول » و «باز » هستند. در نمونه زاویه دید معمولی محدوده دید دوربینی 77 درجه و در نوع باز این زاویه برابر با 92 یا 13 5 درجه بوده و محدوده بیشتری از فضای جلوی ورودی ساختمان را نشان مي دهد. این دوربین ها باید مجهز به نور مادون قرمز برای دید در شب و سیستم تنظیم خودکار نور 1 باشند به طوری که در نور تمام مواقع شب و روز با حداقل شدت از 1/ 0 لوکس 2 یک تصویر واضح و روشن روی صفحه نمایش دیده شود.

قفل دربازکن
دو نوع دربازکن در آیفون های تصویری و صوتی استفاده می شود . یک نوع با زنجیر است که از انرژی ذخیره شده فنر برای آزاد کردن زبانه در استفاده می کنند . نوع دوم نیازی به زنجیر ندارد و توسط یک مگنت زبانه به داخل کشیده شده و در باز می شود . در بازکن های نوع دوم معمولا ار منبع 12 ولت dc و یک آمپری تغذیه می شوند .

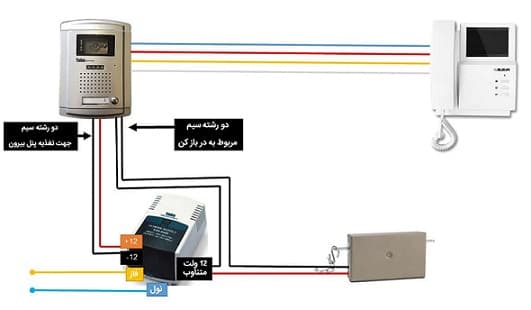

منبع تغذیه
منابع تغذیه مورد استفاده در سیستم آیفون تصویری مانند منبع تغذیه آیفون های معمولی می باشد و دارای خروجی 12 ولت dc و ac است . خروجی ac برای برای تغذیه دربازکن استفاده می گرددو خروجی dc مستقیما به سیم های آبی و قرمز پشت پنل وصل می گردد . در پانل های یک طبقه ای که فقط دو سیم مشکی برای اتصال تغذیه وجود دارد اتصال آن به منبع dc یا ac فرقی نمی کند .

برای نصب آیفون تصویری نکات زیر را به خاطر بسپارید
پنل آیفون تصویری معمولا در قسمت در ورودی نصب میشود و بهتر است دوربین در ارتفاع 145 سانتی متری سطح زمین باشد
پنل در برابر باران مقاوم باشد (برای پنلها معمولا قاب باران گیر نصب میشود تا از نفوذ آب جلوگیری شود)
پنل آیفون تصویری باید بتواند در درجه حرارت 10- تا 55- سانتی گراد مقاوم باشد
نصب مناسب پنل برای جلوگیری از ورود گرد و غبار
نصب مناسب برای مقاومت در برابر نور خورشید
افزایش دوام آیفون تصویری با نصب قاب مخصوص
نصب پنل، قبل از آجرنما کردن دیوار بیرونی انجام میشود

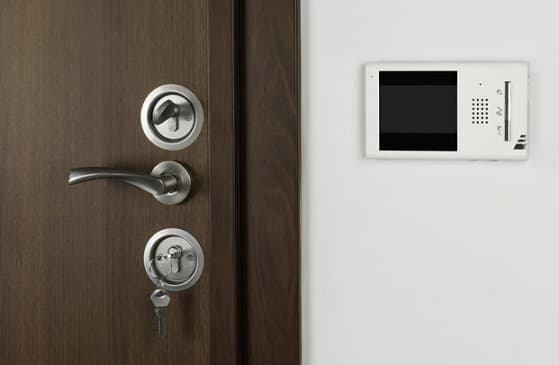

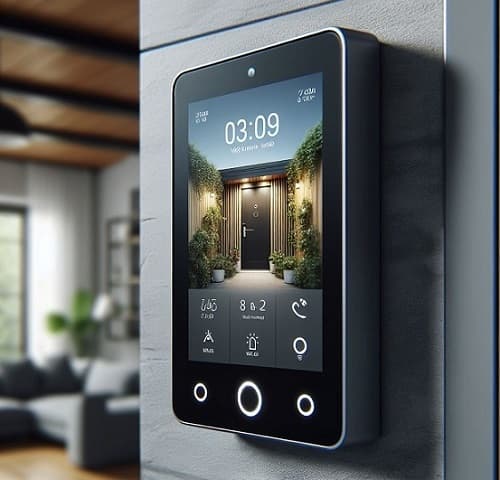

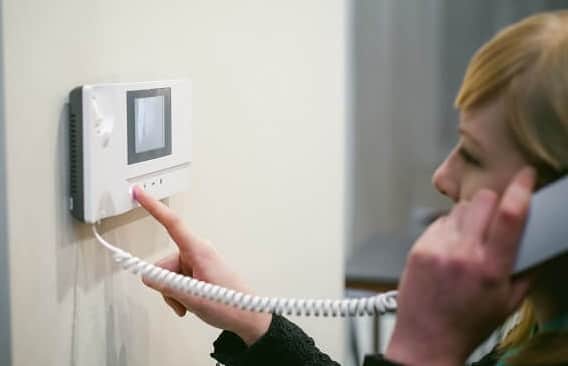

مانیتور آیفون تصویری در جایی از خانه نصب شود که بیشترین میزان دید را داشته باشد
سوکت دوربین و جعبه باید محکم و مقاوم باشد
بههنگام سیمان یا سنگکاری، مراقبتهای لازم مثل پوشش با چسب را انجام دهید تا دوغاب یا گرد و غبار وارد آن نشود
برخی پنلهای جدید قابلیت اعلام ضد سرقت و آژیر دارند
برای خرید آیفون تصویری به تعداد واحدهای ساختمان و متراژ آنها توجه کنید. برای ساختمانهای پرواحد یا برجهای مسکونی، بهتر است از آیفون تصویری کدینگ استفاده کنید، این مدل آیفونها به سیم کشی نیاز ندارند. توصیه میکنیم برای انتخاب بهترین آیفون تصویری متناسب با نیازتان، فضای داخل و پشت در خانه از یک فرد متخصص کمک بگیرید.
