در اینجا بهترین مدل های دوربین مداربسته پر فروش و ارزان بازار که دارای خدمات پس از فروش و گارانتی معتبر میباشند با کمترین قیمت ممکن خدمت شما معرفی میشود.در صورت نیاز به هر گونه راهنمایی لطفا با کارشناسان تیم گذر کنترل تماس بگیرید.
همچنین در ادامه این صفحه و در قسمت مطالب کاربردی , مطالب مفیدی جهت راهنمایی شما عزیزان در ضمینه انتخاب دوربین مداربسته مناسب به شرح ذیل ارائه شده است:

نکات مهم خرید دوربین مداربسته خانگی,نکات قانونی نصب دوربین مداربسته,قابلیت و تکنولوژی های دوربینهای مداربسته,انتقال تصویر چیست؟,دوربین مداربسته داهوا dahua,سنسورهای CCD و CMOS در دوربین های مداربسته,انواع پردازنده تصویر دوربین مداربسته AHD,آنتن مرکزی چطور کار می کند؟,انتقال تصویر p2p دوربین مدار بسته,دوربین مداربسته بیسیم چیست ؟دوربین مداربسته بیسیم چیست ؟دوربین مداربسته بیسیم چیست ؟دوربین مدار بسته اسپید دام چیست؟,دوربین مداربسته بیسیم چیست ؟ و...



دوربین مداربسته LESO مدل 2010HD



---



دوربین مداربسته LESO مدل 2020HD

---



دوربین مداربسته فایروالFW-B211

---

دوربین مداربسته فایروال FW-B213

---



---



نوع تکنولوژی (AHD,TVI,CVI,CVBS) 4 IN 1
پردازنده و حسگر NVP2441H + Optina AR0237
رزولوشن 1080P(1920X1080)
لنز ثابت 3.6mm
دید در شب 20m
جنس بدنه فلز
درجه حفاظت IP66
پشتیبانی از  BLC , D/N , OSD Menu , W/B , D-WDR , 3 DNR
تغذیه 12VD
2 مگا پیکسل
قیمت ارزان و با کیفیت

قیمت 310,000 تومان

   پردازنده و حسگر Hi3516C + SONY IMX323
   رزولوشن 1080P(1920X1080)
   جنس بدنه فلز
    بهره مندی از WDR
    دارای میکروفن داخلی در مدل POE
   لنز ثابت 3.6mm
    دید در شب 20m
    پشتیبانی از ONVIF 2.4 , IR Cut , BLC , D/N , W/B , 3 DNR
    تغذیه 12VDC  |  POE

قیمت 470,000 تومان

دوربین مداربسته LESO مدل  D102 HD

    sony ccd

---



تصویر دوربین مداربسته داهوا مدل DH-HAC-HFW 1200TP

---



پردازنده و حسگر Hi3516D + SONY IMX124
رزولوشن 3.0MP(2048x1536)
لنز ثابت 3.6mm
دید در شب 20m
جنس بدنه فلز
بهره مندی از WDR
پشتیبانی از فرمت H.265 , H.264
پشتیبانی از ONVIF 2.4 , IR Cut , BLC , D/N , W/B , 3 DNR
درجه حفاظتیIP66
تغذیه 12VDC  |  POE
3 مگاپیکسل

قیمت 480,000 تومان

دوربین مداربسته داهوا 4.1HAC-HFW1400RP-VF-IRE6

---



دوربین مدار بسته بولت HDCVI داهوا
سنسور 1.3 اینچی
دید در شب 30 متر
IP67
نوع حسگر COMOS
وضوح تصویر 1 مگاپیکسل DWDR
لنز فیکس 3.6 میلی متری

قیمت 260,000 تومان

داراي کيفيت 2 مگاپيکسل با سنسور CMOS پيشرفته
فناوري کاهش دهنده نويز ديجيتال
حداکثر مقدار پرتاب محدوده مادون قرمز 30متر
فناوري تنظيم خودکار سفيدي نور تصوير
فناوري کنترل ولتاژ خروجي و ورودي
قابليت ضبط و کد گذاري با دو فرمت H.264+ & H.264
ضبط تصاوير 2 مگاپيکسل با اندازه تصوير (1920×1080) 25 و 30 فريم بر ثانيه
فناوري جبران نور پس زمينه
فناوري مانيتورينگ شبکه چندگانه
فناوري تنظيم رنگ و نور پس زمينه ديجيتال (DWDR)
داراي لنز ثابت با فاصله کانوني 2.8 ميلي متر و 3.6 ميلي متر به صورت انتخابي
ولتاژ ورودي POE / ضد آب با استاندارد IP67 / ضد ضربه با استاندارد IK10


دوربین مداربسته داهوا dahua (HAC-HFW2220EP)

---



دوربین مداربسته داهوا dahua (HFW1220DP)

---





دستگاه DVR (AHD) مدل T200

پردازندهHi 352ِ0D
پشتیبانی از دوربین های AHD , IP , Analog
باز پخش تصاویر 1CH @ 1080P
بهره مندی از زبان فارسی و تاریخ هجری شمسی
پشتیبانی از P2P , Web , CMS , HDMI , VGA , H.264 ,USB

قیمت دستگاه 4 کانال 710,000 تومان
قیمت دستگاه 8 کانال 9400,000 تومان
قیمت دستگاه 16 کانال 1,820,000 تومان



دستگاه DVR داهوا (dahua) HCVR5104HS-S3

دی وی آر Dahua
دارای 4 کانال برای تصاویر و 1 کانال برای صدا
با قابلیت پشتیبانی از یک هارد با ظرفیت 6 ترابایت
قابلیت نمایش 1080p



قیمت 840,000 تومان





دستگاه NVR مدل N200

پردازنده Hi 3535
باز پخش تصاویر  1CH @ 4K , 4CH @1080P
پشتیبانی از 2 هارد تا 12 ترابایت
پهنای باند ورودی 160MB
پشتیبانی از فرمت  H.264
بهره مندی از زبان فارسی و تاریخ هجری شمسی
خروجی تصویر VGA , HDMI(4K , 1080P , ...)
پشتیبانی از P2P , Web , CMS جهت انتقال تصویر
پشتیبانی از TCP/IP , DDNS , IP V6 , H.264 ,USB3.0

قیمت دستگاه 4 کانال 590,000 تومان
قیمت دستگاه9 کانال 650,000 تومان
قیمت دستگاه 25 کانال 1,420,000 تومان
قیمت دستگاه 36 کانال 1,800,000 تومان









از خودتان بپرسید چرا قصد خرید دوربین مدار بسته دارم ؟ آیا می خواهید بر رفت و آمد های عمومی نظارت کنید؟ می خواهید چهره ها را ببینید یا کالاها یا تردد افراد را تشخیص دهید؟ سیستم دوربین مداربسته بیسیم می خواهید یا با سیم؟ سیستم های فضای داخلی می خواهید یا باید فضای خارجی را هم پوشش داد؟ چه کیفیتی از دوربین انتظار دارید؟ سیستم مورد نظر شما باید چند دوربین داشته باشد؟ بودجه  شما چقدر است؟
کاربری امنیتی:از دوربین مداربسته برای افزایش امنیت محل نصب استفاده می شود. این افزایش امنیت می تواند شامل پیشگیری یا پیگرد اعمال مجرمانه باشد.
کاربری نظارتی:از دوربین مداربسته برای نظارت بر عملکرد افراد یا تجهیزات استفاده می شود.
البته توجه داشته باشید که دزدگیر اماکن بازدارندگی بیشتری نسبت به دوربین دارد.





دوربین با سیم: یک دوربین رنگی استاندارد. اکثر دوربین های داخلی/خارجی امروزی از فیلتر مادون قرمز برای دید در شب برخوردارند که تصاویر شبانه آن، برای بهبود کنتراست و جزئیات، سیاه و سفید است. پورت رابط دوربین های سیمی، از نوع BNC یا DIN است و نیازمند کابل ویدیویی جدا نیز هست.
بی سیم: عده زیادی به دوربین های بی سیم رو آورده اند چرا که راهکار مقرون به صرفه ای برای راه انداختن سیستم نظارت در خانه یا محل کارشان است . جدیدترین دوربین های دیجیتال، هم امن هستند، هم با دستگاه های خانگی تداخل نخواهند داشت و هم تصویر و صدای شفافی ارائه می کنند .
آی پی/شبکه: دوربین های آی پی یا شبکه، یک انتخاب دیگر هستند. این دوربین ها به شبکه متصل شده و به شما امکان چک یا کنترل کردن شبکه دوربین های امنیتی تان را از هر جایی می دهند. بسیاری از آنها امکان ضبط ویدیوها بر روی کامپیوتر را هم دارند .با تکامل سیستم های دوربین مدار بسته آنالوگ استاندارد کاری AHD (Analog High Definision ) ساخته شد. دوربین ها و دستگاه های AHD دارای اندازه تصویر HD هستند و در کیفیت های بالاتر از 1 مگاپیکسل تولید و به بازار عرضه شده اند. کیفیت دوربین های مداربسته AHD بسته به کیفیت تصویر متوسط و خوب است. دوربین مداربسته AHD با کیفیت 2 مگاپیکسل FullHD 1080P از پرطرفدار ترین نوع سیستم های AHD بشمار می آید.

از نظر قیمت می توان گفت AHD از ارزان قیمت های بازار است و دوربین های fULL HD 1080P در بازار ایران بین 20 تا 50 دلار فروحته می شوند.
پس از ورود دوربین های AHD به بازار, کمپانی های بزرگ دوربین مداربسته به سمت توسعه و بهبود این تکنولوژی رفتند .کمپانی داهوا تکنولوژی بهبود یافته AHD را با نام HDcvi , و کمپانی هایک ویژن این تکنولوژی را با نام HDtvi به بازار معرفی کرد . در سیستم های HDtvi و HDcvi نواقص AHD رفع شده و قابلیت های بیشتری به آن افزوده شده است.
اگر شما قصد خرید دوربین مداربسته دارید و نمی خواهید زیاد هزینه کنید  بهترین انتخاب و به صرفه ترین حالت به پیشنهاد کارشناسان دیاکالا خرید دوربین های مداربسته HDcvi یا HDtvi است.



یکی از مهمترین موارد و پارامتر های در خرید دوربین مدار بسته میزان توانایی دوربین در هنگام قرار گیری در محیط های تاریک است (دید در شب, مادون قرمز ) . سطوح روشنایی با واحد لوکس اندازه گیری می شوند، هر چه این عدد برای دوربین مداربسته پایین تر باشد نور کمتری برای بازسازی تصویر احتیاج دارد . دوربین های مجهز به مادون قرمز در تاریکی مطلق می توانند تصاویر شفافی از محیط ارائه کنند. برخی از سازندگان دوربین مداربسته از جمله داهوا , مکسرون , تیاندی , هایک ویژن و . . . اقدام به ارائه تکنولوژی جدید جهت دید در شب بصورت رنگی نموده اند .دوربین های مداربسته ی که از این تکنولوژی بهره می برند را اصطلاحا استارلایت (Star Light) می نامند.
قبل از خرید دوربین مداربسته نور محیط را بدقت در شب و روز بررسی نمایید و اگر به تصاویر در تاریکی و شب نیاز دارید دوربین مداربسته دید در شب و مادون قرمز را انتخاب کنید.

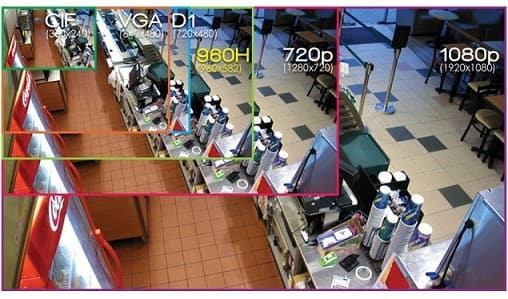

مسلما هر چه کیفیت تصویر دوربین مداربسته بهتر و بالاتر باشد تصاویر شفافتر با قدرت تفکیک پذیری بالاتری ارائه خواهد کرد . همچنین هر اندازه کیفیت دوربین مداربسته افزایش پیدا کند سیستم نیاز به دستگاه های ذخیره ساز قدرتمند تر و حافظه ( هارد ) حجیم تری دارد که هزینه های سیستم را افزایش خواهد داد. دوربین های مداربسته با رزولوشن تصویر بالاتر دارای قیمت های بیشتری هم هستند . از این رو در انتخاب دوربین مداربسته بالاترین کیفیت را با توجه به بودجه و هدف خود انتخاب نمایید .



دوربین های مدار بسته با استفاده از سنسورهای DIS(CMOS) یا CCD تصاویر را شکار می کنند. دوربین های ارزان یا کوچک، سنسورشان CMOS است و کیفیت تصویر پایینی هم دارد که در شرایط کم نور، بدتر می شود. اما دوربین های بهتر، سنسور  DISیا  CCD با اندازه بزرگتر دارند. هر چه سنسور بزرگتر، تصویر بهتر و با کیفیت تر. در نتیجه سنسورهای  با تراکم بیشتر، بهترین تصاویر را تولید می کنند .
انواع سنسور تصویر در داخل دوربین مدار بسته و تاثیر آن بر کیفیت خروجی دوربین
دوربین های مدار بسته با استفاده از سنسورهای DIS(CMOS) یا CCD تصاویر را شکار می کنند. هر چه سنسور بزرگتر، تصویر بهتر و با کیفیت تر. در نتیجه سنسورهای  با تراکم بیشتر، بهترین تصاویر را تولید می کنند.


DVR مناسب برای سیستم مداربسته شما بسته به انتظاراتی که از سیستم دارید متفاوت است. مهمترین مساله تعداد کانال های ورودی تصویر و صوت آن می باشد. DVR ها دارای انواع 4 تا 32 کانال می باشند.بهترین کار این است که یک ضبط کننده ویدیویی دیجیتال DVRکه خوش نام و با کیفیت می باشد را انتخاب کنید. معمولا چنین دستگاه هایی با پر شدن فضای هارد، شروع به پاک کردن قدیمی ترین ویدیوها می کنند، بنابراین دغدغه خاصی هم در این باره  نیز نخواهید داشت .این دستگاه قابلیت ضبط تصاویر را با چی کیفیتی دارد که این مسئله نیز مهم بوده و تفاوت در کیفیت ضبط تصاویر می توانید اختلاف قیمت زیادی را در دی وی ار ها ایجاد نماید که مشتریان عزیز باید این نکته را در نظر داشته باشند که از کم ترین کیفیت ضبط تا بیشترین آن می توان به QCIF,CIF,HD1,D1,WD1 (به ترتیب از چپ به راست) اشاره نمود که تفاوت این استاندارد ها در تعداد پیکسل های ضبط شده از تصاویر زنده می باشد که هر چی این تعداد پیکسل ها بیشتر باشد جزئیات بیشتری از تصویر را داریم که الان بیشتر دی وی ار های چهار کانال بصورت D1 می باشند.



دستگاه های ذخیره ساز دروبین مداربسته ( NVR , XVR , DVR , HCVR , HTVR ) از تعداد محدودی هارد پشتیبانی می کنند و بعنوان مثال دستگاه DAHUA XVR 5216H نهایتا از دو عدد هارد 8 ترابایتی پشتیبانی می کند. با توجه به کیفیت دوربین مداربسته ( حجم تصاویر دوربین ) و قدرت فشرده سازی دستگاه ( H.264 , H.264+ , H.265 ) مت زمان ذخیره تثاویر بر روی هارد را می توان محاسبه کرد . قبل از انتخاب و خرید دوربین مداربسته تصمیم بگیرید که سیستم چه مدت باید تصاویر را در خود ذخیره داشته باشد. مطابق آن تعداد هارد مورد نیاز و در نهایت دستگاه مناسب را انتخاب کنید.
ظرفیت هارد مورد نیاز باتوجه به تعداد دوربین ها ، حجم تصاویر گرفته شده(که متناسب با کیفیت افزایش می یابد)، مقدار ساعات تصاویر ضبط شده و تعداد روز های نگه داشتن آنها ، محاسبه می شود. یک هارد با ظرفیت یک ترابایت مناسب برای ذخیره تصاویر تا چهار دوربین می باشد.

انتخاب برند مناسب معمولا گمراه کننده ترین قسمت کار است. در صورتی که به دنبال سیستم مداربسته با کیفیت هستید حتما از برندهایی که از چیپست مناسب استفاده میکنند انتخاب نمایید ما به شما داهوا(dahua)  را پیشنهاد میکنیم.


دوربین های مداربسته مناسب فصل زمستان به ویژه انواع Outdoor آنها که در محیط های بیرونی نصب می شوند باید در برابر شرایط آب و هوایی نامطبوع مانند بارش برف، وزش باد، گرد و غبار، باران، سرمای شدید و ... مقاوم باشند. در اینجا برای انتخاب بهترین دوربین نظارتی به سه نکته مهم که باید آنها را در نظر بگیرید می پردازیم:
1. قبل از آنکه دوربین مداربسته خود را انتخاب کنید شرایط آب و هوایی و میزان دمای منطقه مورد نظر را بسنجید
قبل از آنکه اقدام به خرید دوربین مداربسته مورد نظر خود کنید ابتدا لازم است تا دمای مکان مورد نظر را در زمستان بررسی کنید. زیرا دوربین هایی که می توانند شرایط سخت سرمایی یا گرمایی را تحمل کنند ممکن است قیمت بالایی داشته باشند. اقدام درست این است که دوربینی را بخرید که بتواند زمستان نقطه سکونت شما را تحمل کند. برای مثال لزومی ندارد که دوربینی بخرید که تحمل دمای سرد آن تا منفی 60 تا 80 در جه است زمانی که سردترین دمای منطقه سکونتتان تنها تا منفی 5 درجه است.
2. دمایی که دوربین در آن عملکرد مناسبی دارد را در نظر بگیرید

هر دوربین مداربسته مجموعا دارای یک سری ویژگی ها یا شرایط کار است که معمولا در بخش مشخصات یا کاتالوگ دستگاه به آن اشاره می شود که دمای مناسب برای بهترین عملکرد دوربین نیز در آن ذکر شده است. دمای مناسب برای عملکرد صحیح در انواع دوربین های مداربسته تحت شبکه با یکدیگر متفاوت است. برخی از دوربین های مداربسته می توانند در رنج های دمایی 55+-10- نیز عملکرد خوبی داشته باشند. برخی حتی می توانند در سرمای سخت و رنج دمایی منفی 30 یا منفی 40 درجه نیز بدون اختلال کار کنند. در حقیقت، برخی از دوربین ها و سیستم های امنیتی می توانند در دماهای بسیار بالاتر و یا بسیار پایین تر از درجه حرارت اعلام شده نیز عملکرد خوبی داشته باشند.
اما اگر دوربین یا سیستم مداربسته خود را مستقیما در نزدیکی یک منبع گرمایی شدید مانند کوره یا بخاری قرار دهید ممکن است به دوربین شما آسیب رسانده و منجر به مختل شدن و یا حتی سوختن آن شود.








Starlight

در حالت عادی، شب هنگام، دوربین مداربسته، با استفاده از نور نامرئی مادون قرمز، تصویر سیاه و سفید از محیط نمایش می‌دهد. با معرفی تکنولوژی پیشرفته Starlight در دوربین‌های مداربسته ، امکان نمایش تصویر رنگی و با کیفیت بالا، در شب و با نور فوق العاده کم (لوکس 0.001) را فراهم کرده است که باعث افزایش چشمگیر ضریب امنیت محیط شما در این ساعات خواهد شد.







تکنولوژی DNR در دوربین مداربسته

دوربین های مدار بسته دائما در حال دریافت نویزهایی که توسط دستگاه‌های اطرافش یا دیگر مدارات داخل خودش تولید می‌شوند، است. این نویزهای موجود در محیط توسط دوربین های مداربسته، همراه با تصویربرداری دریافت شده و باعث می‌شود عکس‌ها یا فیلم‌ها برفکی و تار شوند.



DNR یا Digital Noise Reduction یک قابلیت دوربین مدار بسته است که به طور دیجیتال نویزهای تصویر را ازبین می‌برد. 3D-DNR نوعی پیشرفته‌تر از این تکنولوژی است که نویزها را بطور خیلی موثرتر حتی در شرایطی که نور محیط کم است، از تصویر فیلتر می‌کند.

دو نوع نویز وجود دارد که روی دوربین های مدار بسته اثر می‌گذارند: نویز نمک فلفل و نویز گاوسی.

نویز نمک و فلفل وقتی که سنسور CCD داغ می‌شود و یا توسط ذرات خاک درون دوربین مدار بسته تولید می‌شود. این نوع نویزها بطور تصادفی رخ داده و هیچ رابطه‌ای با پیکسل‌های تصویر اطرافش ندارد و بطور پیوسته به‌شکل نقاط سیاه و سفید در تصویر ضبط شده ظاهر می‌شوند.

نویز گاوسی توسط یک تداخل تصادفی که ریشه در حرکت الکتریسیته در مدارهای دوربین مدار بسته دارد، رخ می‌دهد. این نویز باعث می‌شود رنگ پیکسل‌های تصویر ضبط شده کمی با رنگ تصویر محیط واقعی فرق کند و باعث می‌شود تصویر ضبط شده تار و کدر بنظر برسد.
کاهش نویز دیجیتال یا DNR همان طور که از اسمش پیداست میزان نویز موجود در تصاویر دوربین مداربسته در نور کم را کاهش می دهد. این نویز درواقع بخاطر تکنولوژی AGC و میزان Gain در دوربین مداربسته بوجود می آید. این تکنولوژی قابلیت عکس برداری و تصویر برداری دوربین مداربسته در نور کم را تقویت می نماید ولی عملا همانطور که شدت نور تصویر را تقویت می کند، نویز را نیز افزایش می دهد.

این قابلیت دو اثر جانبی خواهد داشت :

    مشاهده نویز در تصاویری که جزئیات بسیار خوبی را نمایش می دهند(که بازهم بهتر از وقتی است که از Gain استفاده نمی شود و تصویر کاملا تیره شوند).
    مصرف پهنای باند افزایش می یابد. زیرا انکدر یا رمزکننده با مشاهده نویزهای تصویر بعنوان اجسام متحرک سعی می نماید آنها را نیز در رمزنگاری و فشرده سازی در نظر بگیرد.

کاهش نویز دیجیتال(DNR) در اصل یک تکنیک پردازش تصاویر است که سعی می نماید با حذف نویز، کیفیت تصاویر را بالا برده و مصرف پهنای باند را در پروسه انکدینگ کاهش دهد.
دو نوع DNR وجود دارد که شامل 2DNR (DNR دو بعدی) و 3DNR (DNR سه بعدی) خواهد بود. در مدل DNR دو بعدی، فریم و تصویر بصورت مجزا پردازش می شوند. در مدل DNR سه بعدی علاوه بر پردازش مجزا بر روی فریم و تصویر، بصورت دسته ای نیز روی کل فریمها در پایان هر سیکل، پردازشی مجزا صورت می پذیرد.

بهترین ویژگی این قابلیت، امکان پردازشی است که بر روی خود دوربین مدار بسته صورت می گیرد و نیازی به پردازش Back-End نیست. بنابراین چون قابلیت DNR بر روی خود دوربین مدار بسته عملیاتی می شود هزینه زمانی و تکنیکی اضافی به همراه ندارد.

ایراد این قابلیت داشتن تصاویری تار و بلور شده از اجسام خواهد بود که در حین کاهش نویز تصویر صورت می گیرد.



 3D DNR چیست؟

3D DNR تکنولوژی DNR سنتی را یک مرحله فراتر می‌برد. نه تنها 3D DNR روش سنتی کاهش نویز فریم به فریم را انجام می‌دهد، بلکه کاهش نویز نقطه‌ای را هم انجام می‌دهد.

کاهش نویز نقطه‌ای هر پیکسل را با پیکسل کناریش مقایسه می‌کند و نویزهای ناخواسته پیدا شده داخل فریم را ازبین می‌برد. این تکنولوژی کل تصویر را پردازش کرده و عکسی باکیفیت و واضح را ارائه می‌دهد.

نوشته‌شده در آگوست 22, 2017 توسط admin
تکنولوژی DNR در دوربین های مداربسته پاناسونیک(Panasonic)

نورپردازی دوربین های مداربسته پاناسونیک در گذشته نه چندان دور، از اهمیت زیادی برخوردار بود و با ورود پروژکتور های مادون قرمز ، و یا دوربین هایی که دارای ” ال ای دی ” مادون قرمز بودند ، این مشکل تا حدودی حل شد .
اما تصاویری که در شب توسط دوربین های مداربسته پاناسونیک روی مانیتور نمایش داده می شد ، معمولا همراه با برفک هایی بود و از طرفی تصویر کیفیت و شفاویت مورد نیاز را نداشت .

این مساله باعث می شد که تا حدود ۳۰ درصد از کارائی دوربین مداربسته پاناسونیک از بین برود و از طرفی روشن کردن محیط در بعضی از مکان ها به دلایل حفاظتی همیشه مقدور نیست و یا بسیار هزینه بر است .
پس مشکل نویز تصاویر چگونه باید برطرف می شد؟

پس از مدت ها تحقیق ، توسط تولید کنندگان بزرگ در سراسر دنیا ، بالاخره دوربین های پاناسونیک با تکنولوژی DNR = Digital Noise Reduction یا همان ، کاهنده نویز به صورت دیجیتالی به بازار عرضه شد .
این دوربین ها ، با استفاده از فیلتر هایی نویز های تصویر را حذف می کنند و کیفیت و شفافیت تصاویر به حد مطلوب می رسد .

یک تکنولوژی دیجیتال در دوربین های مداربسته پاناسونیک که همانطور که از نام آن مشخص است وظیفه کاهش نویز در تصویر را برعهده دارد. نویز تصویر دوربین های مداربسته انواع متفاوتی دارد. اما رایج ترین آن نویز مربوط به کم بودن نور محیط بوده که خود را به صورت نقطه های کوچک در تصویر نشان می دهد. مکانیزم DNR با شناسایی دیجیتالی این نویز ، در کاهش آن تاثیر گذار می باشد.

توجه نمایید اگر نویز از نوع مغناطیسی ، که معمولا خود را به صورت موج هایی در تصویر نشان می دهد باشد ، تکنولوژی DNR تاثیری در حذف و کاهش آن نخواهد داشت
همانطور که می دانید ، در طراحی سیستم های مداربسته پاناسونیک باید قیمت قطعات شامل دوربین های مداربسته پاناسونیک و ذخیره ساز ها و …را هم در نظر داشته باشید . ممکن است هزینه یک دوربین با قابلیت دی ان آر کمی در ابتدا بالاتر از یک دوربین معمولی به نظر برسد ، اما هزینه برق مصرفی برای روشن کردن محیط یک پارکینگ ، یا هزینه یک پروژکتور مادون قرمز را هم اگر به هزینه یک دوربین معمولی اضافه نمایید ، متوجه خواهید شد که پس از مدتی ، هزینه های شما بیشتر از حالی خواهد شد که از ایتدا دوربینی با تکنولوژی DNR در پروژه استفاده می کردید .امروزه این تکنولوژی هم در دوربین های آنالوگ و هم دوربین های تحت شبکه موجود می باشد .
مزایای DNR در دوربین های مداربسته پاناسونیک


مزایای بسیار زیادی  در به کار گیری DNR وجود دارد  این مزایا شامل موارد زیر هستند:

۱.سیگنال واضح تر

۲.تصویر چشم نواز تر

۳.قابلیت تمایز حرکت واقعی و نویز تصویر

ابتدا DNR یک سیگنال واضح تر ،تا حدود ۷۰% ذخیره در فضای دیسک را ارائه می دهد، بنابراین شما امکان ذخیره سازی میزان بیشتری از تصویر را بر روی هارد خواهید داشت.

سپس دوربین های مجهز به تکنولوژی DNR پاناسونیک ، تصویر چشم نوازتری را ارائه داده و بدین ترتیب تشخیص ابهامات را آسان تر می کنند.

در آخر، تکنولوژی DNR ، تمایز میان حرکت درست و نویز تصویر را برای شما آسان تر کرده و به DVR این امکان را می دهد که در تشخیص حرکت-مخصوصا در شرایط نور کم ، موثر تر عمل کند.
DNR چگونه عمل می کند ؟

طریقه ی عملکرد آن ها در کاهش نویز دوربین مدار بسته پاناسونیک این گونه است که ابتدا سیگنال دریافتی با ۷۰% وضوح دریافت می شود این سیگنال در هارد دستگاه ضبط می شود بدین ترتیب شما بخش اعظمی از تصویر را بدون نویز خواهید داشت.مرحله ی بعدی مرحله ی بسیار جالبی است که مربوط می شود به چشم نوازی تصویر که در آن دوربین های پاناسونیکی که به تکنیک DVRR مجهز هستند تصویر زیباتری را ارائه می دهند و در کل شما در مشاهده ی تصاویر نقاط تیره و تاری نخواهید داشت و تشخیص تصویر برای شما به راحتی امکان پذیر خواهد بود. و در قسمت آخر می توان این را افزود که این تکنولوژی قادر است با همین وجه تمایز میان حرکت درست و نویز های احتمالی در تشخیص حرکت به خوبی عمل کند.







تکنولوژی HD-SDI چیست؟

از نقطه نظر فنی، HD-SDI شامل استاندارد SMPTE 292M می باشد که بر اساس آن تصاویر HD خام (بدون فشرده سازی و از دست رفتن کیفیت) تا حجم 1.485 گیگابیت بر ثانیه، توسط کابل تصویر (کواکسال) منتقل می شوند.فلسفه پیدایش این فناوری، ضبط و انتقال تصاویر HD برای شبکه های تلویزیونی خصوصی در اواخر دهه 80 و دهه 90 میلادی بود و هم اکنون نیز در بسیاری از شبکه های تلویزیونی حتی صدا و سیمای کشورمان کاربرد دارد.طی چند سال اخیر که لزوم ضبط و انتقال تصاویر باکیفیت در سیستم های نظارت تصویری بیش از پیش احساس می شد، کمپانی ها بمنظور استفاده از تصاویر HD، به ساخت و ارائه دوربین های تحت شبکه روی آوردند.اما مشکل نبود پهنای باند مناسب و خصوصا مشکلات و پیچیدگی های نصب و راهبری سیستم های تحت شبکه، کمپانی ها را به استفاده از فناوری HDSDI در سیستم های مداربسته سوق داد.به این ترتیب امکان برداشت، ضبط و ارسال تصاویر HD و Full HD در بستر کم هزینه کواکسال (کواکسیال)، با کمترین پیچیدگی میسر شد.


فناوری ROI در دوربین مداربسته

فناوری رمزگذاری Region of Interest یا به اختصار ROI برای حل این مسئله و ارائه بالاترین کیفیت تصویر در مناطق موردنظر و در عین حال کاهش کیفیت نقاط تکراری و غیرضروری در تصاویر ابداع گردیده است.
تکنولوژی ROI تضمین می کند که اطلاعات مهم از بین نرفته، و می تواند به طور موثری عمل فشرده سازی داده ها را انجام دهد، و مشکلات ناشی از میزان فشرده سازی و کیفیت تصویر را حل کند.

دوربین مداربسته در طول روند فشرده سازی و برای کاهش bitrate بخشی از اطلاعات تصویر را از دست می دهد. در واقع بخش های مختلفی از تصویر ممکن است براثر فشرده سازی جزئیات از بین برود. ROI این امکان را به شما می دهد که منطقه ای که برای شما از اهمیت بیشتری برخوردار است را انتخاب کنید تا این منطقه را کمتر فشرده کند و کیفیت تصویر در این بخش حفظ شود. از طریق این مکانیزم می توان بدون نیاز به افزایش بیش از حد رزولوشن، تصویر مناسبی در مناطق حساس داشت.




DYNAMIC TRACKING (ردیابی پویا)

در این قابلیت ابتدا باید تنظیمات مربوط به عملکرد تشخیص چهره به همراه قابلیت dynamic analysis فعال نمائید، سپس به صفحه تنظیمات ROI رفته و عملکرد ROI را فعال کنید. سطح رمزگذاری ROI از 1-6، قابل تنظیم است. اگر از دوربین های مداربسته شرکت Hikvision در مکان مورد نظر خود استفاده می نمائید شایان ذکر است که این شرکت دست به ادغام کد گذاری ROI با تکنولوژی هایی همچون تجزیه و تحلیل هوشمند(VCA)، تشخیص چهره نموده است که این کار منجر به ارائه محصولات ویدئویی با کیفیت بالا می گردد. این شرکت به عنوان یکی از اولین تولیدکنندگان دوربین مداربسته که از استاندارد فشرده سازی H.264 / AVC استفاده می نماید، بهترین عملکرد کدگذاری ROI را در مقایسه با همان محصولات از سایر برندهای تولید کننده ارائه می کند.FIXED REGION(منطقه ثابت) برای فعال نمودن عملکرد ROI برای مناطق ثابت می توانید به صفحه تنظیمات ROI در دوربین مداربسته بروید. در این قابلیت امکان فعال نمودن ROI برای 4 منطقه مختلف در تصویر میسر است. سطح رمزگذاری ROI از 1-6، قابل تنظیم است. معایب فرمت H.264 تنظیمات دشوار این فرمت کیفیت جریان و نرخ فریم





قابلیت AWB در دوربین مداربسته

یکی از عواملی که در تصاویر ارائه شده توسط دوربین های مداربسته اهمیت ویژه ای دارد توانایی و نحوه ارائه رنگ ها و کیفیت آنهاست. هرچه رنگ ها زنده تر و واقعی تر به نظر برسند نشان دهنده کیفیت بالای دوربین شماست. در این راستا تولیدکنندگان دوربین های مداربسته دست به ابداع فناوری هایی برای تنظیم نور سفید در تصاویر زده اند که AWB یکی از آنهاست و در ادامه به معرفی آن می پردازیم.

همانطور که می دانیم چشم انسان دارای قابلیت های شگفت انگیزی است. برای مثال می تواند در حضور منابع نوری مختلف به خوبی با محیط تطابق پیدا کرده و عمل تجزیه و تفکیک نور سفید را انجام دهد که نتیجه آن تولید رنگ هایی زنده و طبیعی است.

تا پیش از این قابلیتی در دوربین های مداربسته وجود نداشت که قادر به تجزیه مناسب نور سفید و ارائه تصاویر با کیفیت رنگ بالا باشد و دوربین های مداربسته اغلب در تجزیه و تفکیک نور سفید دچار مشکل می شدند و حتی بعضا تصاویری با زمینه رنگی سبز، نارنجی و آبی ارائه می دادند. به خصوص اگر تصویر تحت تاثیر یک رنگ غالب بوده باشد و یا اینکه هیچگونه نور سفیدی با منبع طبیعی وجود نداشته باشد. بنابراین با الگو قرار دادن این قابلیت در چشم انسان قابلیتی با نام AWB ابداع گردید.


AWB Function (Balance White Balance) این ویژگی سبب تطابق رنگ های زمینه در تصویر با نور موجود در محیط می گردد. در نتیجه رنگ سفید و سایر رنگ ها تا حدود زیادی به صورت طبیعی جلوه می کنند.
AWB یک ویژگی در دوربین های مدار بسته است که طی آن بالانس رنگ سفید در حضور منابع نوری مختلف تنظیم شده و رنگ های غیر طبیعی و غیر واقعی از تصویر حذف می گردند.

بسیاری از دوربین های مداربسته در بالانس رنگ سفید در تصویر اغلب دچار اشتباه می گردند، علی الخصوص اگر تصویر با یک رنگ غالب احاطه شده باشد و یا اینکه هیچ نور سفیدی با منبع طبیعی در محیط وجود نداشته باشد. در نتیجه منجر به ایجاد رنگ های غیر طبیعی و غیر واقعی در تصویر می گردد.
چشم انسان به طور طبیعی این توانایی را دارد که در منابع نوری مختلف با محیط خودش را تطابق داده و بالانس نور سفید را تنظیم نماید. اما دوربین های مداربسته این توانایی را ندارند و اغلب در تشخیص گرید رنگ سفید دچار مشکل می شوند و در بسیاری از مواقع نیز آن را در غالب رنگ های دیگر اعم از سبز، نارنجی و آبی نمایش می دهند.



تکنولوژی Exir در دوربین مدار بسته

EXIR  تکنولوژی جدید ارائه شده از کمپانی هایک ویژن است که توانسته تحول بزرگی در دوربین­های دید در شب ایجاد کندEXIR  نسل جدید IR  ها است که توانسته نقاط ضعف دید در شب IR موجود در بازار را رفع کند.


ابتدا بهتر است کمی در مورد نقش IR ها در دوربین­های مداربسته توضیح دهیم :
دوربین­ها برای نمایش تصویر در شب نیاز به نور مصنوعی دارند که برای رفع کمبود نور در ساخت دوربین­ها از LED  با تکنولوژی infrared(IR) استفاده می­شود که معمولاً نسبت به فضای مورد نیاز و استاندارد مدل­های مختلف دوربین تعداد معینی LED IR در اطراف لنز به کار گرفته می­شود تا با پراکنده کردن نور مادون قرمز بتواند امکان تصویر برداری را برای دوربین فراهم آورد.
نحوه انتشار نور IR در دوربین های مداربسته قدیمی به نحوی است که منجر به ایجاد یک الگوی دایره ای شکل از نور بر روی تصویر می شود و روشنایی بیشتر در مرکز تصویر متمرکز است.

از ویژگی­های مهم EXIR  ها می­توان به موارد زیر اشاره کرد :

کاهش بسیار زیاد نویز های تصویر : استفاده از LED های مستطیلی OLSON SMD LED شکل امکان پخش نور متناسب با اندازه معمول صفحه نمایش (۴:۳ و یا ۱۶:۹) را می دهد و در نتیجه سبب کاهش نویز تصویر در شب و کاهش آلودگی نوری (Light Pollution) می­شود.

وضوح دید در شب تا ۸۰ متر : در مقایسه با شدت انتشار نور ۷۵۰mV  در مدل­های قدیمی، مدل­های مجهز به فناوری EXiR امکان انتشار نور با شدت ۱۰۵۰mV  را دارا می­باشند. این امر سبب بهره­مندی از نور مادون قرمز قوی­تر و در نتیجه دامنه دید بیشتر می­شود.

نور یکنواخت در تمام محیط : فناوری EXiR هایک ویژن امکان بهره­مندی از روشنایی یکنواخت در تمام تصویر را فراهم نموده و در نتیجه مشکلات معمول لنزهای LED قدیمی از جمله روشنایی زیاد در مرکز تصویر و فضاهای تاریک و تیره در گوشه­های تصویر وجود ندارد.

طول عمر بالای سری LED SMD OLSON نسبت به IR های موجود در بازار : استفاده ازOLSON SMD LED های شرکت اسرام آلمان و همچنین استفاده از منبع نوری مناسب باعث افزایش طول عمر این LED ها نسبت به LED  های معمولی شده است. با به کارگیری فیلم­های نازک بسیار پیشرفته و جدیدترین فناوری انتشار نور در این دوربین­ها شاهد افزایش کارایی این LED ها تا ۳۰% نسبت به LED های قدیمی می­باشیم.
مزایای دوربین های Exir  نسبت به دوربین های قدیمی IR


1. عدم انعکاس نور IR

با وجود LED های IR که به صورت جداگانه در ساختار دوربین های EXIR تعبیه شده اند باعث می شود که انعکاس نور IR با لنز دوربین تداخل تداخل نداشته باشد. این موضوع مخصوصا برای دوربین های دام مشکل بزرگی محسوب می شود. کاور منحنی مانند و شیشه ای این دوربین ها باعث می شود تا نور IR به سمت لنز دوربین بازتاب داده شده و دوربین را کور کند. اما در دوربین های EXIR این گونه نیست و بخاطر ساختار ال ای دی های آن تصویر شفافی ارائه می کند.


2. پوشش دهی بهتر نور IR

در دوربین های قدیمی، نور IR به صورت یک ساختار دایره ای شکل که از ال ای دی های متعدد تابیده شده در اطراف لنز گرد آوری می شوند. این مسئله باعث می شود تا روشنایی تصویر بیش از حد در مرکز آن متمرکز شود. در حالی که گوشه های تصویر به دلیل عدم پوشش دهی مناسب نور IR روشنایی یکنواختی نخواهند داشت. همان طور که ذکر شد ساختار مستطیلی LED ها در فناوری EXIR باعث پوشش دهی کامل و مناسب روشنایی در تمامی تصویر خواهد شد.


3. مشکلات کمتر با حشرات

عنکبوت ها و دیگر حشرات به طور معمول به سمت گرمای LED های IR جذب می شوند و هرچه این نور گرمتر باشن این حشرات بیشتر جذب می شوند. این حشرات بر اثر تمایل به گرما بر روی لنز دوربین نشسته و باعث کاهش کیفیت تصویر می شوند. اما این مسئله کمتر در دوربین های EXIR دیده می شود زیرا ال ای دی های آن به صورت جداگانه از لنز قرار گرفته اند. همچنین برای مثال در مدل هایی مانند DS-2CD2342WD-I سطح کمتری برای اشغال توسط حشرات وجود دارد.



HD-CVI



دوربین مداربسته HDCVI نوعی از دوربین‌های مداربسته آنالوگ است که از نظر کیفیت تصویر، قیمت و اتصال کابلی و فواصل اتصال، نسبت به سایر تکنولوژی‌های دوربین مداربسته آنالوگ در جایگاه بالاتری قرار دارد.



ویژگی‌های اصلی دوربین HDCVI عبارتند از:

    پشتیبانی از رزولوشن اچ دی (1080p and 720p): برخورداری از این فرمت رضایت کاربران را در پی داشته است طوری‌که امکان ضبط تصاویر باکیفیت اچ دی را میسر می‌سازد و قبلا فناوری پیشرفته تنها محدود به دوربین HD-SDI یا دوربین تحت شبکه می‌شد.
    انتقال سیگنال تا فواصل بیشتر: دوربین‌های HDCVI برای انتقال سیگنال از یک مدولاسیون جدید بهره می‌برند، طوری‌که در برابر تضعیف سیگنال ناشی از کابل دوربین و نویز و تداخل ناشی از سایر سیگنال‌های الکترومغناطیسی، با ضریب اطمینان بیشتری عمل می‌کنند.
    ترکیبی از سیگنال‌های متعدد با یک رسانه: سیگنال‌های ضروری در هر دوربین مداربسته‌ای مانند تصویر، صدا و حتی سیگنال‌های کنترل همزمان از طریق یک کابل دوربین ارسال می‌شوند و این امر به طورچشمگیری فرآیند استقرار امکانات جدید و کاهش هزینه کابل‌کشی را ساده‌تر کرده است. علاوه بر ارسال سیگنال‌های صوتی و تصویری، دوربین HDCVI به یک کانال دوجهتی جهت ارسال فرمان‌های کنترل بین تجهیزات گیرنده و فرستنده مجهز شده است و اجازه برخی عملکردها مانند کنترل دوربین چرخشی، کنترل فوکوس و ارسال آلارم را می‌دهد.
    سازگاری با فرمت CVBS: علاوه بر پشتیبانی از فرمت اچ دی 1080p و 720p می‌توان دوربین‌های HDCVI را با ایجاد تغییراتی در تنظیمات آن از فرمت CVBS با رزولوشن پایین‌تر هم استفاده کرد، بنابراین، امکان به کارگیری تجهیزاتی که از فرمت HD پشتیبانی نمی‌کنند، فراهم خواهد شد.

مراحل نصب و راه‌اندازی دوربین مدار بسته اچ دی سی وی آی همانند سایر دوربین‌های مداربسته آنالوگ قدیمی ساده و بدون ایجاد تغییر در ساختار آن صورت می‌گیرد. یعنی دوربین مداربسته در نقش فرستنده و تجهیزات ضبط مانند دی وی آر مابین دوربین و گیرنده قرار می‌گیرند.



تکنولوژی Defog (مه زدایی) در دوربین مدار بسته

از آنجایی که دوربین های مدار بسته اغلب در خارج نصب می شوند و انتظار می رود که آزمایش عملیات 24/7 را پشت سر بگذارند، اغلب در معرض نور شدید، باران، برف و مه هستند. این شرایط محیطی تأثیر زیادی بر کیفیت تصویر دوربین مدار بسته ، به ویژه مه می گذارد.

در حال حاضر، یک رویکرد مشترک در دوربین های مدار بسته برای از بین بردن آثار مه گرفتگی در تصاویر، استفاده از یک سنسور نوری با ویژگی های خاص است که نسب به امواج مادون قرمز IR حساسیت بیشتری را نشان می دهد. که البته پیامد نامطلوب آن هزینه بالای آن است. پیشرفت هایی که در توسعه فن آوری های دیجیتال صورت گرفته منجر به ظهور تکنولوژی های متعددی از جمله Defog شده است. این تکنولوژی توزیع اطلاعات دریافتی را توسط یک سنسور تصویری تنظیم نموده و جزئیات رنگ ها، نور و کنتراست را به منظور بهبود کیفیت تصاویر افزایش می دهد.


کاربردهای تکنولوژی Defog

از چشم انداز کاربردی قابلیت Defog معمولا برای دوربین های outdoor و اسپیددام مناسب است که در معرض باران و مه قرار دارند. فناوری دیجیتال Defog را می توان در بسیاری از پروژه های فضای باز مانند بزرگراه ها، راه آهن ها، بندرگاه ها، فرودگاه ها و … استفاده نمود.


برنامه های تکنولوژی مه زدایی

تکنولوژی مه زدایی دیجیتال را می توان در بسیاری از پروژه های نظارت در فضای باز مانند نظارت در بزرگراه ها، راه آهن، بندر گاه ها، فرودگاه ها و دیگر مناطق اجرا کرد. این تکنولوژی همچنین برای حفاظت پیرامونی یا برنامه های زیرساختی و حیاتی مهم مورد استفاده قرار می گیرد . تکنولوژی مه زدایی می تواند برای دوربین های مداربسته فضای باز مانند اسپید دام ها مورد استفاده قرار گیرد و به افزایش کیفیت تصویر در مه کمک کند . با توجه به روند فرایند سیگنال های ویدئویی و از دست رفتن داده ها که ممکن است بخاطر الگوریتم های فشرده سازی ایجاد شود ، بسیاری از دستگاه DVR ها قابلیت مه زدایی را ندارد.


طبقه بندی تکنولوژی مه زدایی دیجیتال

دو روش شناخته شده در مه زدایی وجود دارد: بهبود تصویر شکل نیافته و بازیابی تصویر شکل یافته. در روش بهبود تصویر شکل نیافته، نسبت کنتراست (رنگ زمینه) برای درک عملکرد مه زدایی بر اساس قضاوت بصری ذهنی افزایش می یابد و در روش بازیابی تصویر شکل یافته به بررسی دلایلی می پردازیم که چرا کیفیت تصویر افت و سپس روند معکوس می شود و در نهایت به بهبود کیفیت تصویر اصلی می رسیم .




قابلیت تعقیب هوشمند (Smart Tracking) دوربین مداربسته

انتخاب صحیح دوربین مداربسته ای که مناسب برای خانه یا کسب و کار شما باشد یک تصمیم بسیار مهم است. اگر انتخاب درستی نداشته باشید، ممکن است اموال و داراییتان در معرض خطر بیفتند. با استفاده از دوربین های مدار بسته نسل جدید هوشمند که دارای قابلیت های متعددی نیز هستند می توانید از پیامد های احتمالی جلوگیری نمایید.

یکی از قابلیت های دوربین های نسل جدید توانایی تعقیب هوشمند یا Smart Tracking  است که مختص دوربین های گردان یا PTZ است. دوربین های ردیاب PTZ فناوری جدیدی هستند که به شما کمک می کند تا ایمنی خانه یا محل کسب و کار خود را افزایش دهید. این دوربین ها می توانند اهداف مختلف را در محل ردیابی و دنبال کنند. با استفاده از قابلیت های موجود در این دوربین ها، قادر خواهید بود دوربین را به اطراف حرکت داده و بر روی شخصی یا شی مورد نظر زوم کرده. و جزئیات بیشتری را در تصویر مشاهده نمایید.

با پیشرفت علم پردازش تصویر در دوربین های مداربسته روش های شناسایی اهداف در این دوربین ها نیز گسترش یافته است. در حال حاضر از روش های زیر برای ردیابی سوژه ها استفاده می گردد:

    Manual (دستی): حالتی است که شما به صورت دستی یک سوژه را برای دوربین تعریف می کنید و دوربین به صورت خودکار در بازه دید خود آن را تعقیب می کند.
    Line Crossing Trigger (فعال شدن با عبور سوژه از خط): در این حالت شما خطی فرضی را تعیین نموده، و با عبور سوژه(ها) از این خط، دوربین به طور خودکار در بازه دید خود آن را تعقیب می کند.

    Region Entrance/Exiting Trigger (فعال شدن با ورود یا خروج سوژه از یک ناحیه): در این حالت شما به جای یک خط فرضی، یک ناحیه مجازی را برای دوربین تعریف می کنید. به این ترتیب با وارد شدن یا خارج شدن سوژه مورد نظر به این ناحیه، دوربین آن را تشخیص داده و دنبال خواهد نمود.

    Unattended Baggage Trigger ( تشخیص کالا یا اشیا رها شده): در این حالت دوربین می تواند اشیایی را که برای مدت طولانی در یک مکان عمومی رها شده اند را شناسایی کرده و آنها را به صورت دقیق در تصاویر نمایش دهد. این روش معمولا مناسب برای محیطهای عمومی پر تردد مانند فرودگاه ها، ایستگاه های مترو یا قطار به منظور شناسایی عوامل احتمالی خرابکاری یا بمب گذاری است.

    Object Removal Trigger ( تشخیص حذف اشیا از تصویر): در این حالت دوربین نسبت به حذف یک شی ثابت در محیط حساس است و آن را تشخیص می دهد. این قابلیت برای محیط هایی مانند موزه که دارای اشیا حساس، ثابت و قیمتی هستند مناسب است.

نحوه عملکرد تعقیب هوشمند یا Smart Tracking

نحوه عملکرد آن بدین شکل است که دوربین یک سوژه را بر اساس پارامتر های تعریف شده در خود تشخیص داده و آن را در طول بازه دید خود، که معمولا بسیار گسترده است دنبال می کند. این قابلیت باعث افزایش کارایی دوربین های گردان می شود، زیرا همانطور که می دانید این دوربین ها با وجود امکان چرخش در جهات مختلف تنها می توانند یک محل یا هدف را نمایش دهند.

این موضوع باعث می گردد نتوانند به صورت موثر یک محیط وسیع را پوشش دهند، مگر اینکه فردی به طور دائم بعنوان اپراتور در محل حضور داشته باشد. اما قابلیت Smart Tracking به شما این امکان را می دهد که دوربین را در محلی قرار داده و بدون نگرانی بتوانید روند جابه جایی افراد را نظاره و دنبال کنید. قابلیت تعقیب هوشمند به ویژه برای ورودی مکان هایی که حساسیت بالایی نسبت به تردد افراد مختلف دارند و تعداد افراد وارد شونده به آنها محدود است بسیار کاربردی است.

فرمت H.264

h264 استاندارد محبوب برای ذخیره فیلم دوربین مداربسته با کیفیت بالا است، کدک بر اساس استاندارد h264 فشرده طوری که آن را تنها با استفاده از نیمی از فضای mpeg-2 (استاندارد dvd)، با کیفیت hd ذخیره کرد.

فرمت متداول و پرکاربرد در دوربین مدار بسته آنالوگ و HD برای ذخیره سازی است.

H.264(کدک ویدیویی پیش‌رفته) استانداردی برای فشرده‌سازی ویدیو است و درحال حاضر یکیاز رایج‌ترین قالب‌های مورد استفاده برای ضبط، فشرده‌سازی و توزیع ویدیوی وضوح بالا به شمار می‌رود.

H.264یعنی اینکه کیفیت بالاتر و حجم کمتر، بخاطر بالا رفتن حجم فیلمها بخاطر کیفیت و مشکلات ذخیره سازی و بخصوص جابه جایی و انتقال، این فکر را در ذهن بوجود آورد که یه کدگذاری جدیدی صورت بگیره و نتیجه این کدگذاری کدک H.264 شد که بسیار سیستم ساده ای هم نسبت به بقیه کدکها دارد.
مطالب مشابه

این دقیقا همان چیزی است که باعث شد کدک h.264 بوجود بیاد یعنی اینکه کیفیت بالاتر و حجم کمتر. بخاطر بالا رفتن حجم فیلمها بخاطر کیفیت و مشکلات ذخیره سازی و بخصوص جابه جایی و انتقال از شبکه، این فکر را در ذهن بوجود آورد که یه کدگذاری جدیدی صورت بگیره و نتیجه این کدگذاری کدک h.264 شد که بسیار سیستم ساده ای هم نسبت به بقیه کدکها دارد. شاید در ایران دانلود فیلم انتقال تصویر و این حرفها رواج نباشه بخاطر کمی سرعت اینترنت ، ولی در کشورهای دیگر دانلود یه فایل divx آنهم نه یه نفر بلکه چند میلیون نفر اشغال شبکه را فراهم میکنه. و همینطور حجم بالا بین انتقال با دوستان که همه همه جمع شد و h.264 اومد که حتی برای دستگاههای player کوچک مثل mpeg4 ها و یا موبایلها هم مناسب است و راحت منتقل خواهد شد.


تفاوت بین فرمت MJPEG و H.264

تفاوت اصلی بین H.264 و MJPEG این است که MJPEG تنها فریم های ویدیویی را فشرده می کند، در حالی که H264 در سراسر فریم ها فشرده شده است.

MJPEG تلفیقی از عکس های JPEG متوالی با فرمتی جداگانه و فشرده است که موجب ایجاد کیفیت بالا و رزلوشن عالی می شود. در فرمت H.264 فقط برخی از فریم ها فشرده می شوند، برخی از فریم ها فقط تغییرات را از فریم قبلی دریافت و ثبت می کنند. این مسئله می تواند مقدار قابل توجهی از پهنای باند را در مقایسه با فرمت MJPEG کدگذاری می کند، ذخیره می کند و به همین خاطر نتیجه اش کیفیت پایین تر ویدیو است.


مزایای فرمت H.264

کاهش استفاده از پهنای باند و استفاده مناسب از فضای داخلی
معایب فرمت H.264
تنظیمات دشوار این فرمت
کیفیت جریان و نرخ فریم
وابستگی کیفیت ویدیو به پهنای باند
مناسب برای حفظ حافظه داخلی


پیشرفت های اخیر در تکنولوژی فشرده سازی با فرمت H.264 کیفیت تصویر و میزان تراکم تصویر بهتری را به کاربران ارائه داده است.

در حقیقت ، تراکم تصویر H.264 پاسخ گوی تمام نیازهای کاربران بوده و در سطح وسیعی توسط شرکت های بزرگی چون apple ، Intel ، Blue Ray ، Sony و حتی تامین کننده های ماهواره مانند Direct TV و Digital Video Broadcast)DVB) مورد تائید و استفاده قرار گرفته است.مزایای H.264 مخصوصا به هنگام ارتباط با DVR ها برای کاربران سیستم های نظارت تصویری مهم تر بوده و کاربرد بیش تری را داراست .



سوئیچ KVM در دوربین مداربسته

سوئیچ KVM دستگاهی است که امکان اشتراک دو یا چند دستگاه با یک نمایشگر، کیبرد و موس را ایجاد می کند. اصطلاح KVM مخفف سه واژه Keyboard، Video، Mouse است که به اشتراک گذاری این تجهیزات اشاره می کند.

برای دیدن تصاویر سیستم مدار بسته به یک نمایشگر نیاز خواهد بود. در صورتی که بر روی میز نصب شده دستگاه، از قبل نمایشگری متصل به یک کامپیوتر وجود داشته باشد، شاید نصب یک نمایشگر جدید منطقی نباشد. با استفاده از سوئیچ KVM در دوربین مداربسته، امکان اتصال هر دو دستگاه کامپیوتر و DVR به نمایشگر میسر خواهد شد. پس از فشردن کلید روی سوئیچ KVM تصویر نمایشگر بین کامپیوتر و DVR تغییر می کند.



تکنولوژی AGC  در دوربین مداربسته

زمانی که نور در محل نصب دوربین مداربسته کم شود دیافراگم دوربین بازتر می شود. این کار امکان دریافت نور بیشتر را برای چیپ تصویر دوربین مداربسته فراهم می کند. با این حال این کار تنها تا حدی محدود در در نور کم را تقویت می کند. مکانیزم AGC در واقع یک مکانیزم الکترونیکی برای تنظیم نور محیط است. زمانی که نور محیط کم می شود این مکانیزم از طریق تقویت الکترونیکی سیگنال تصویر، تصاویر را پر نورتر نشان می دهد.

البته این تقویت الکترونیکی یک عیب بزرگ نیز دارد و آن به وجود آمدن نویز الکترونیکی (دانه های ریز و رنگی) در تصویر است. هرچه میزان تقویت تصاویر بیشتر باشد میزان نویز الکترونیکی نیز بیشتر خواهد بود.مکانیزم های تقویت تصویر تا حد زیادی پیشرفت کرده اند اما با این حال بهترین راه کاهش نویز استفاده از چیپ تصویر پیشرفته تر و حساس تر به نور است به نوعی که نیاز برای تقویت سیگنال کمتر شود.

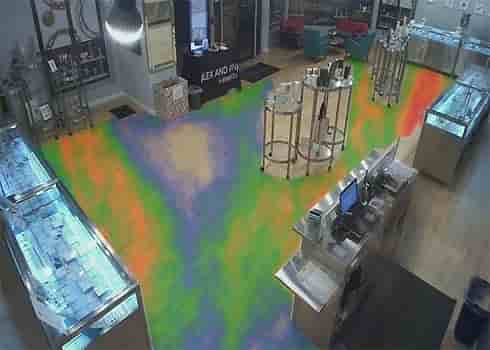

تکنولوژی نقشه گرمایی Heat Map در دوربین مدار بسته







با استفاده از این قابلیت که بیشتر در کسب و کارهای تجاری و فروشگاه ها کارایی دارد می توانید نقاط پر رفت و آمد و یا کم تردد مکان تجاری خود را مشخص نموده و بر طبق آمار به دست آمده استراتژی های مناسبی را جهت نحوه چیدمان و نوع کالای مورد نظر و نیز سایر عوامل مهم در افزایش فروش اتخاذ نمایید.این قابلیت با ارائه اطلاعات واضح تری از نحوه رفت و آمد و تردد مشتریان در بازه های زمانی مختلف راهکار های بهتری را در نحوه مدیریت یک مجموعه تجاری در اختیار کاربر گذاشته و باعث ارتقا نحوه خدمت رسانی به مشتریان فروشگاه نیز می گردد.

نقشه های گرمایی این امکان را به  شما می دهند تا در اسرع وقت نقاط شلوغ، مناطق کم رفت و آمد و …  را در فروشگاه خود شناسایی کنید. تصاویر گرفته شده در زمان واقعی و همچنین در بازه های زمانی مختلف توسط دوربین های شبکه (IP) به شما کمک می کنند تا الگوهای ترافیک مشتری را ارزیابی نمایید. این اطلاعات در هر نقطه از شبکه در دسترس خواهد بود.
به عنوان مثال زمانی که تردد مشتریان در یک نقطه خاص از فروشگاه افزایش می یابد، نقشه های گرمایی این مناطق را با رنگ های متفاوتی ارائه می کنند که نشان دهنده نحوه توزیع مشتریان و تراکم افراد در نقاط مختلف فروشگاه است. برای مثال نقاط قرمز نشان دهنده نقاط پرتراکم است. در حالیکه نقاط سبز نشان از ترافیک جمعیتی کمتری است. و یا برای مثال رنگ آبی نشان دهنده نقاطی است که اغلب بازدید کننده ای ندارد. لازم به ذکر است که این فناوری اطلاعات زمانی دقیقی را نیز در دسترس کاربر می گذارند که نشان دهنده بازه زمانی مربوط به اوج شلوغی فروشگاه، زمان های رکود و سایر اطلاعات مربوطه است.



چیپ تصویر DIS در دوربین مداربسته

تا اینجا در مورد انواع چیپ تصویر دوربین مدار بسته و وظایف آن توضیحاتی ارائه دادیم. همانطور که می دانید به زبان ساده، وظیفه سنسور دریافت نور از محیط و تبدیل آن به سیگنال های الکتریکی است. حسگر های تصویر از جمله اجزای اصلی دوربین های مداربسته محسوب می گردند که نقش اصلی را در تشکیل تصاویر ایفا می کنند. این سیگنال های الکتریکی سپس به صورت تصاویر ویدئویی ضبط می شوند.
شرکت هایک ویژن سری جدید دوربین های مداربسته آنالوگ خود را در سال 2012 به بازار عرضه نمود. این دوربین های نسل جدید مجهز به سنسور DIS بودند. سنسور DIS در واقع ورژن بهبود یافته ای از سنسور Cmos است. در این سنسور های جدید مشکلات مربوط به عدم ارائه تصاویر با کیفیت در فضاهای کم نور موجود در سنسور های Cmos تا حدود زیادی برطرف گردیده است.
چیپ تصویر DIS
عبارت (Digital Image Stabilization) یا به اختصار DIS در دوربین مداربسته به معنی تثبیت کننده دیجیتالی تصویر است.
در هنگام نصب دوربین مدار بسته در مناطقی اعم از کنار خیابان، جاده ها، ایستگاه های راه آهن، بنادر، فرودگاه ها و … معمولا مشکلاتی اعم از وارد آمدن تکان و لرزش بر بدنه دوربین های مدار بسته وجود دارد زیرا این مناطق اصولا در معرض باد و باران و سایر عوامل فیزیکی قرار دارند. این تکان ها منجر به کاهش کیفیت تصاویر شده و در آن ایجاد نویز و تاری می کنند.
به همین دلیل از تکنولوژی چیپ تصویر DIS در آنها استفاده شده است. عملکرد چیپ تصویر DIS به گونه ای است که قادر است از میزان نویز قسمت هایی از تصاویر که بر اثر لرزش دوربین ایجاد شده و وضوح خوبی ندارند بکاهد.
نحوه عملکرد
طرز عملکرد این سنسور بدین صورت است که با سنجش دیتای گرفته شده توسط دوربین مداربسته لرزش و ارتعاشات های وارده بر دوربین را که اغلب به دلیل وزش باد و ... اتفاق می افتد، تشخیص می دهد. سپس دوربین با ایجاد ساختاری پیکسلی خارج از فریم قبلی تصویر یک بافر یا حائل پیکسلی ایجاد می کند و یک تصویر جدید بدون نویز درون این ساختار می سازد. هنگامی که دوربین در معرض ارتعاش یا تکان قرار می گیرد، دوربین فریم اصلاح شده خود را با فریم تار عوض می کند تا اثر این لرزش را بر روی تصویر ضبط شده کاهش دهد.
پس از آنکه چیپ تصویر DIS توسط شرکت هایک ویژن ارائه گردید، شرکت داهوا نیز نسخه دیگری از سنسور DIS را با نام HDIS روانه بازار نمود. لازم است بدانید که این دو سنسور ساخت دو شرکت مختلف از لحاظ کیفیت و عملکرد هیچگونه تفاوتی با یکدیگر نداشته و صرف قرار گرفتن حرف H در سنسور HDIS دلیل بر بهتر بودن کیفیت آن نیست.





پهنای باند در دوربین مداربسته

پهنای باند یکی از مباحث مهم در سیستم های مدار بسته است. که به طور مستقیم در هزینه های موجود تاثیرگذار است. در این مطلب سعی کرده ایم تا انچه که می بایست قبل از راه اندازی سیستم مداربسته خود درباره مصرف پهنای باند و عوامل موثر بر آن بدانید را بازگو نمائیم. در مبحث شبکه پهنای باند Bandwidth به معنی حجم اطلاعاتی است که از نقطه ای به نقطه ای دیگر منتقل می گردد.
پهنای باند بر سرعت انتقال اطلاعات نیز اثر گذار است اما صرفا و به تنهایی تعیین کننده آن در شبکه نیست و عوامل دیگری نیز بر سرعت انتقال اطلاعات اثر گذار اند. در سیستم های مداربسته مبحث پهنای باند در هنگام ارسال اطلاعات از دوربین مداربسته به دستگاه ضبط کننده مطرح می گردد. نکته حائز اهمیت در این باره محدودیت پهنای باند است به خصوص اگر ابعاد پروژه بزرگ بوده و تعداد دوربین های زیادی در محل نصب شده باشند. لذا لازم است تا با نحوه محاسبات آن نیز آشنایی کامل داشته باشید.


ابتدا ذکر این نکته مهم است که هر دوربین بر اساس طراحی خود میزان مشخصی از پهنای باند را برای ارسال اطلاعات اشغال می کند. همچنین لازم به ذکر است که در هنگام نصب باید در محاسبه میزان مصرف پهنای باند توسط کلیه دوربین ها و به دست آوردن میزان کل و مقایسه آن با پهنای باندی که در اختیار داریم دقت لازم را داشت.


در یک سیستم مداربسته عوامل زیادی بر مصرف پهنای باند موثر اند که در زیر به آنها اشاره می کنیم:

فرمت فشرده سازی

یکی از عوامل موثر بر حجم تصاویر کیفیت آنهاست هر چه تصاویر از کیفیت بالاتری برخوردار باشند حجم بیشتری هم خواهند داشت. بنابراین در انتقال انها نیز پهنای باند بیشتری مصرف می شود. همانطور که در مطالب قبلی گفتیم فرمت های فشرده سازی مختلفی برای کم کردن حجم تصاویر ویدئویی وجود دارند(شامل MPEG4 ،H.264 ،H.265 ،H.264+ و … ) که هر کدام قادرند تا میزانی مشخصی از حجم تصاویر بکاهند و در نتیجه با توجه به خروجی متفاوت هر کدام توجه به این نکته مهم است که در دستگاه های شما از کدام یک استفاده می شود. از جمله فرمت های فشرده سازی در دوربین مداربسته می توان به موارد زیر اشاره نمود:

    MPEG4: یک فرمت قدیمی است که در حال حاضرذ نیز در برخی از دوربین های مداربسته یا دستگاه های ضبط مورد استفاده قرار می گیرد.
    فرمت H.264: تا پیش از آمدن ورژن های جدیدتر مانند H.265 رایجترین فرمت فشرده سازی در تصاویر دوربین مداربسته بود.
    فرمت H.265: فرمت H.265 دارای دوبرابر نرخ فشرده سازی نسبت به H.264 با حفظ کیفیت تصاویر می باشد.
    فرمت H.265+: این کدک ساخت شرکت هایک ویژن است بهترین نوع کدگذاری در دوربین های مدار بسته برای فشرده سازی تصاویر ویدئویی محسوب می گردد.


هایک ویژن برای اثبات ادعای خود مبنی بر کارایی بالای فرمت فشرده سازی H.265 + نسبت به H.265 و H.264 تستی را طراحی و اجرا کرد پارامتر های این تست به شرح زیر است:

    نصب دوربین مداربسته ای مجهز به کدک H.265 و دوربین دیگری مجهز به H.265 + یکی در خیابان و دیگری در یک کافه شلوغ
    هر دو دوربین دارای رزولوشن 1080p و نرخ فریم 25fbs بودند.

نتیجه:

    مصرف پهنای باند در حالت H.265 نسبت به H.264 47.8٪ کاهش داشت
    مصرف پهنای باند در H.265 + نسبت به H.264 83.7٪ کاهش داشت.



نوع کاربری، محل نصب دوربین، تراکم سوژه ها در تصویر

هرچه محیطی که دوربین در آن نصب می گردد شلوغ و پر رفت و آمد و دارای تعدد سوژه های مختلف باشد پیچیدگی تصاویر بیشتر بوده و حجم آنها نیز افزایش می یابد در نتیجه پهنای باند بیشتری اشغال می گردد.
موضوع مهم دیگر مصرف پهنای در شبکه جهانی یا همان اینترنت است زیرا هزینه جداگانه ای به طور مداوم برای آن پرداخت می گردد و چنانچه به درستی مصرف نشود منجر به افزایش هزینه ها شده و از کارایی سیستم می کاهد. پس توصیه می گردد محاسبات و تنظیم دوربین های مداربسته را با دقت زیادی انجام دهید. معمولا زمانی که بخواهید از راه دور و هنگامی که در محل حضور ندارید به تصاویر مداربسته خود دسترسی داشته باشید چنین موردی پیش می آید. در اینجا یک راهکار موثر پیشنهاد می کنیم و آن هم این است که برای صرفه جویی در مصرف پهنای باند می توانید از جریان فرعی یا Sub Stream برای دیدن تصاویر استفاده کنید. Sub Stream جریانی است که معمولا برای کاهش حجم تصاویر از رزولوشن، کیفیت، فریم ریت و سایر آپشن های تصاویر می کاهد.


 تعداد دوربین های نصب شده

یکی از عوامل تاثیرگذار دیگر تعداد دوربین های موجود در شبکه است. زیرا همانطور که در بالا گفتیم هر دوربین میزانی از پهنای باند را اشغال می کند و مجموعا بر میزان پهنای باند کل (Total Bandwidth) تاثیرگذار است. باید به این نکته اشاره کنیم که هر شبکه پهنای باند محدودی را در اختیار دارد و هرچه تعداد دوربین ها افزایش یابد از میزان آن بیشتر کاسته می شود.


حالت های مختلف ضبط

همانطور که می دانید حالت های مختلفی برای ضبط در دستگاه ضبط وجود دارد مانند حالت روز و شب، ضبط با حالت حرکت Motion Detection و ... انتخاب هر کدام از این حالت ها می تواند بر حجم تصاویر اثر گذاشته و مصرف پهنای باند را کاهش یا افزایش دهد. برای مثال چنانچه حالت ضبط را بر روی ضبط حساس به حرکت یا Motion Detection قرار دهیم اگر تصویر اولیه در مدت زمان طولانی به همان حالت اولیه باقی بماند و هیچ عامل متحرکی وارد آن نشود دوربین تصاویر یکسان پشت سر هم حذف خواهند کرد تا زمانی که سوژه ای وارد تصویر گردد که منجر به شروع ضبط شود. این کار تا حد زیادی بر روی کاهش حجم تصاویر و مصرف پهنای باند تاثیر دارد.

رزولوشن دوربین و نسبت تصویر (Aspect Ratio)

رزولوشن دوربین مداربسته تعیین کننده کیفیت تصاویر است. هرچه رزولوشن بالاتر باشد حجم تصاویر نیز بیشتر شده و پهنای باند بیشتری را اشغال می کند. برای مثال تصاویر حاصل از یک دوربین 8 مگاپیکسلی پهنای باند بیشتری را نسبت به یک دوربین 5 مگاپیکسلی اشغال می کنند. همچنین فاکتور تاثیرگذار دیگر نسبت تصویر یا (Aspect Ratio) است. منظور از نسبت تصویر نسبت پهنا به ارتفاع یک فریم است. این نسبت را با اعداد ۴:۳، ۱۶:۹ و ... نشان می دهند. با توجه به اینکه نسبت تصویر ۱۶:۹ تصویر بزرگتری را ارائه می دهد بنابراین پهنای باند بیشتری را نیز اشغال می کند.


فریم ریت

میزان فریم در تصاویر می تواند تاثیر مستقیم بر مصرف پهنای باند بگذارد. اغلب دوربین ها دارای نرخ فریم 25 تا 30 FPS هستند. این میزان در دستگاه ها قابل تنظیم است و هر چه کمتر باشد بهتر است.



قابلیت ANPRدوربین مداربسته پلاک خوان

یکی از تکنولوژی هایی که امروزه در دوربین مداربسته مورد استفاده قرار گرفته است قابلیت شناسایی اتوماتیک سوژه و قابلیت شمارش می باشد که در زبان انگلیسی به آن Automatic Number Plate Recognition ویا به اختصار ANPR می گویند و دوربین مداربسته ای که دارای این قابلیت باشد را دوربین مداربسته پلاک خوان یا ANPR می نامند. با پا به عرصه گذاشتن این تکنولوژی تحولی بزرگ در صنعت دوربین مداربسته به وجود آمد.

از جمله کمپانی هایی که در این زمینه به خوبی فعال هستند شرکت HIKVISION می باشد. این شرکت با استفاده از نرم افزار مدیریت تصاویر iVMS-5200 راهکارهای بسیار خوبی برای حل مشکلات مختلف ترافیکی و پارکینگ های عمومی ارائه کرده است.

از جمله توانمندی های دوربین مداربسته پلاک خوان این است که می تواند پلاک انواع خودروها را در لاین های مختلف جاده ها حتی در شرایط آب و هوایی نامساعد مانند برف و باران تشخصی دهد. پلاک خودروها پس از تشخیص به نرم افزار iVMS-5200 جهت تجزیه و تحلیل ارسال می گردد.

به هنگام عبور یک خودرو از مقابل این دوربین مداربسته، پلاک آن خودرو توسط این دوربین تشخیص داده می شود. این دوربین به Database موجود در حافظه خود رجوع می کند و سوابق آن خودرو را مورد تجزیه و تحلیل قرار می دهد. سپس در صورتی که آن خودرو متخلف و مجرم تشخیص داده شود توسط پلیس راهنمایی و رانندگی توقیف می گردد.


ویژگی های اساسی دوربین های ANPR

    هر دوربین ANPR می تواند سطح جاده ها یا خیابان ها را تا دو لاین پوشش دهد
    در این دوربین ها امکان ذخیره اطلاعات و ارائه فهرستی از وسایل نقلیه عبوری متخلف وجود دارد
    دوربین می تواند به خوبی وضعیت جاده را بررسی کرده و موانع فیزیکی را تشخیص دهد
    این دوربین ها مجهز به لنزهای موتوردار هستند که امکان زوم کردن از راه دور را فرآهم می کنند


ویژگی های دوربین مداربسته ANPR هایک ویژن



    نصب ساده

این دوربین مداربسته را می توان بر روی هر زیرساختی نصب نمود. همانند میله، چراغ راهنمایی و رانندگی، زیر پل های هوایی و …

بدین دلیل است که نصب این دوربین مداربسته ساده می باشد و در زمان کم و با صرف انرژی کم قابل نصب می باشد.


    تنظیمات و راه اندازی آسان و User friendly

راه اندازی اولیه و انجام تنظیمات این دوربین مداربسته بسیار ساده و آسان می باشد. شما می توانید حتی با استفاده از کاتالوگ موجود در جعبه این دوربین مداربسته نسبت به نصب، راه اندازی و تنظیمات این دوربین اقدام نمایید. همچنین با استفاده از رابط گرافیکی (GUI) کاربرپسند و User Friendly آن می توانید به راحتی از راه دور به انجام تنظیمات آن بپردازید.


 عملکرد خودکار

هنگام راه اندازی، سنسور تعبیه شده در این دوربین مداربسته به صورت اتوماتیک شرایط روشنایی محیط را بررسی می نماید و خود را با آن تطبیق می دهد. به این معنا که تشخیص می دهد روز است یا شب و اگر روشنایی محیط از مقدار مشخصی کمتر باشد، دوربین مداربسته را در حالت شب یا همان Night Mode قرار می دهد.


 تشخیص دزدیده شدن دوربین

در صورتی که این نوع دوربین مداربسته مورد دستکاری مجرمین قرار گیرد، Motion Detectorهای این دوربین به سرعت آلارم دستگاه را راه اندازی می نمایند و به مرکز هشدار می دهد.


    Tamper Detection

این دوربین مداربسته همچنین این قابلیت را دارد که در صورتی که در اثر عوامل مختلف محیطی، کیفیت پلاک خوانی دوربین پایین تر از سطح استانداردی بیاید، سیستم هشداردهی را فعال می نماید.


    دارا بودن دو حالت مختلف برای شناسایی خودروها

در حالت اول دوربین مداربسته به صورت اتوماتیک تمام خودروهایی که به محدوده آن وارد می شوند را شناسایی کرده و ثبت می نماید.

در حالت دوم تنظیماتی بر روی دوربین مداربسته اعمال می شود که فقط خودروهای مشخصی که برای دوربین مداربسته تعریف شده اند شناسایی و ثبت می گردد.


    حالت دید در شب

این نوع دوربین مداربسته قادر است که حتی در تاریکی ۱۰۰ درصد نیز به شناسایی و ثبت خودروها بپردازد.




تفاوت دوربین مداربسته HD و Full HD



کیفیت تصویر

مهم ترین تفاوت میان دوربین های HD و FULL HD وضوح تصویر یا همان رزولوشنی است که در تصاویر آنها نمایان می شود. بالطبع کیفیت تصویر دوربین هایی با رزولوشن 1080 بسیار بهتر از دوربین های 720 است، به همین دلیل توصیه می شود برای مکان هایی که مسائل امنیتی و نظارت تصویری در آنها از حساسیت بالایی برخوردارند و مشاهده جزئیات تصویر نیز با اهمیت است از دوربین های FULL HD استفاده شود.


پهنای باند و فضای ذخیره سازی

همانطور که گفتیم در دوربین های مداربسته هر چه کیفیت تصاویر بالاتر باشد حجم آنها نیز بیشتر می شود در نتیجه برای انتقال آلنها به پهنای باند بیشتری نیاز خواهید داشت. همچنین برای ذخیره کردن آنها نیز نیاز به فضای ذخیره سازی بیشتری می باشد. در نتیجه دوربین هایی با رزولوشن 1080 یا FULL HD نیازمند پهنای باند و فضای ذخیره سازی بیشتری هستند.

قیمت نیز یکی دیگر از تفاوت های موجود میان دوربین های HD و FULL HD است. قاعدتا هزینه ای که باید برای خرید دوربین های 1080 پرداخت کنید بسیار بیشتر از دوربین های 720 است به همین دلیل شاید دوربین های 720 از محبوبیت بیشتری برخوردار باشند. علاوه بر این پروژه های مداربسته ای که در آن از دوربین های 1080 استفاده می شود نیازمند NVR های قوی تری نیز هستند که باز هم باعث افزایش هزینه ها می شود. همچنین برای مشاهده بهتر تصاویر FULL HD باید از مانیتورهایی با قابلیت پخش مناسب استفاده کرد تا تصاویر را با همان رزولوشنی که ثبت می شوند پخش کنند. به همین دلیل به صورت کلی هزینه سیستم های مداربسته ای با کیفیت FULL HD بالاتر است و شاید کمتر مورد توجه مشتریان قرار گیرد.






---



در دنیای امروز، کاربرد دوربین های مداربسته بسیار افزایش پیدا کرده است. اکثر افراد با هدف نظارت و افزایش امنیت، در ساختمان تجاری و یا مسکونی خود، دوربین مداربسته نصب می کنند. بنابراین تصویر کسانی که در محیط های عمومی رفت و آمد می کنند، توسط دوربین های مداربسته زیادی شکار می شود. نصب دوربین مداربسته به مقابله با وقوع جرم  و سرقت کمک می کند. سوالی که برای اغلب مشتریان پیش می آید، این است که آیا نصب دوربین مداربسته در مکان های مختلف، قانونی است؟ اگر شما نیز می خواهید با قوانین نصب دوربین مدار بسته و شرایط قانونی و حقوقی استفاده از آن در مناطق مختلف آگاه شوید، پیشنهاد می کنیم حتما این مقاله را مطالعه کنید.در حالت کلی، نصب دوربین مدار بسته منع قانونی ندارد ولی باید شرایط نصب آن رعایت شود. در تمام مکان های مجاز که دوربین مدار بسته در آن نصب می شود، بنابر قانون باید نصب و راه اندازی برچسب یا تابلو، برای همه افراد اطلاع رسانی صورت گیرد. در شکل زیر نمونه ای از تابلوی اعلام نظارت توسط دوربین مداربسته را می بینید.


دلایل قانونی بسیاری برای نصب دوربین مداربسته در محیط های اداری و کاری وجود دارد. از جمله این دلایل می توان به موارد زیر اشاره کرد:

    حفظ امنیت کارکنان در مقابل خشونت و سرقت
    جلوگیری از خرابکاری و سوء رفتار
    نظارت بر برقراری امنیت و بهداشت در محیط کار
    بهبود بهره وری کارکنان
    رعایت الزامات قانونی (در برخی از قسمت ها مثل بخش خدمات مالی)

چند قانون کلی برای نصب دوربین مداربسته در محیط کار وجود دارد. یکی از موارد قانونی این است که کارفرما باید به شیوه ای عمل کند که اعتماد و اطمینان متقابل بین کارمند و کارفرما حفظ شود. شرط قانونی بعدی این است که کارفرما نمی تواند اطلاعات خصوصی کارمندان را از طریق دوربین مداربسته مورد بازرسی قرار دهد.
در حال کلی کارفرما باید حقوق انسانی را در استفاده از دوربین مداربسته رعایت کند و به صورت مناسب آن را به کار گیرد؛ نظارت توسط دوربین مداربسته نباید برای کارمندان ایجاد مزاحمت کند.

کارفرما باید قبل از اقدام به نصب دوربین مداربسته در محیط کار، اطلاعات زیر را در اختیار کارمندان قرار دهد:

    اطلاع از نصب دوربین مدار بسته در محل کار
    علت نصب دوربین مدار بسته
    محوطه ای که تحت پوشش دوربین مدار بسته قرار می گیرد
    چگونگی استفاده از تصاویر ضبط شده
    چگونگی حفاظت از حقوق کارمندان و حریم شخصی آن ها

نصب دوربین مداربسته به صورت مخفیانه جرم است و باید از آن اجتباب شود. تحت شرایط استثنایی مثل هنگامی که کارفرما بخواهد از وقوع یک جرم جدی جلوگیری کند، با گرفتن مجوز مربوطه از مراجع قانونی و در یک بازه زمانی محدود، این کار امکان پذیر می شود. اگر نصب دوربین مداربسته به صورت مخفی و بدون مجوز انجام شود، شخص خاطی تحت تعقیب قانونی و مجازات قرار می گیرد و همچنین مدارک حاصل از آن قابل استناد نخواهد بود.



نصب دوربین مداربسته در فضای داخلی ساختمان از نظر اخلاقی و قانونی زمانی مجاز است که همه اعضای خانواده از وجود دوربین مداربسته در خانه اطلاع داشته باشند. به افراد متفرقه و مهمانانی که به آن خانه می آیند نیز باید اطلاع رسانی شود تا آن ها بدانند که توسط دوربین مدار بسته، تحت نظارت قرار گرفته اند. به کارگیری دوربین مداربسته در فضاهای شخصی مثل حمام و سرویس بهداشتی اخلاقی نیست و جرم محسوب میشود و نیاز به اخذ مجوز قانونی دارد.
برای نصب دوربین مدار بسته در مشاعات ساختمان های مسکونی مثل پارکینگ، حیاط و …. تایید کتبی یکی از عضوهای مجمع یا هیئت مدیره ساختمان الزامی است اما اگر مجمع ساختمان این موضوع را تایید کند نظر آن بر نظر مفرد ساکنان از ارجعیت بیشتری برخوردار خواهد بود . اگر هر یک از اعضای ساختمان بخواهند با مخالفت خود مانع نصب دوربین شوند، هیئت مدیره می تواند با دریافت مجوز کتبی نصب دوربین را انجام دهد.






امروزه با گسترش تکنولوژی و بسط زندگی شهرنشینی، نیاز کاربران تغییر یافته و برای مدیریت هرچه بهتر امور زندگی می بایست از ابزارهای موجود به نحوی شایسته استفاده نمود یکی از این ابزارها که کاربرد بسیار با اهمیتی در کنترل محیطی ایفا می کند، سیستم های حفاظتی دوربین مدار بسته می باشد، امروزه مهمترین درخواست مشتریان پس از نصب دوربین مدار بسته در محل مورد نظر، انتقال تصویر این دوربین ها برای رویت تصاویر دوربین خارج محل نصب آن می باشد که این انتقال تصویر می تواند بر روی یک رایانه شخصی یا تلفن همراه یا موبایل انجام گیرد. البته اصول انتقال تصویر در تمامی این تجهیزات ثابت می باشد. انتقال تصویر در معنای واقعی، دیدن تصاویر دوربین های مدار بسته بر روی هر وسیله دیگری به جزء دستگاه ضبط تصاویر DVR یا NVR می باشد که این انتقال هم بدون در اختیار داشتن اینترنت و هم با داشتن اینترنت امکان پذیر خواهد بود.

همانطور که گفته شد دیدن تصاویر دوربین های شما بر روی هر وسیله به جز دستگاه ضبط تصاویر انتقال تصویر محسوب می شود. از طریق ایجاد یک شبکه داخلی بین تجهیزات و دستگاه ضبط شما خواهید توانست یک انتقال تصویر بدون اینترنت را ایجاد کنید.
انتقال تصویر دوربین مداربسته به انتقال ، مشاهده یا ضبط تصاویر در محلی دیگر به جز دستگاه ضبط تصاویر مداربسته در محل نصب گفته می شود. در انتقال تصویر امکان مشاهده تصاویر توسط دستگاه هایی مانند کامپیوتر ، لپ تاپ ، موبایل ، تبلت و … وجود دارد.

همیشه یکی از درخواست های اصلی کارفرمایان از مجریان و نصابان سیستم نظارتی راه اندازی و تنظیم سیستم نظارتی برای انتقال تصویر و مشاهده ان از مکانی دیگر می باشد. راه اندازی سیستم انتقال تصویر توسط خود شخص نیز امکان پذیر می باشد ولی در صورت عدم آشنایی فرد با کارکرد این سیستم و تنظیمات شبکه ، تنظیمات آن توسط نصابان و مجریان سیستم نظارتی در قبال دریافت مبلغی از کارفرما انجام می شود.
با توجه به محدودیت زیاد سرعت اینترنت در ایران استفاده از شبکه های داخلی برای ایجاد انتقال تصویر بسیار مناسب خواهد بود. از طرفی شما با وجود هزینه های اولیه بالا هزینه های دوره ای خود را به شدت کاهش داده و همچنین سرعت انتقال تصاویر هم برای شما به شدت زیاد خواهد شد.

انتقال تصویر دوربین مداربسته در تمامی سیستم های مداربسته آنالوگ ، آنالوگ HD و تحت شبکه قابل انجام می باشد.
در صورتی که شما یک شبکه یکپارچه سیمی یا بی سیم بین محل ضبط تصاویر دوربین ها و محل دیدن آنها داشته باشید امکان انتقال تصویر بدون اینترنت هم وجود دارد. در شبکه های بی سیم، برای فواصل کم تا سطح صد متر شما می توانید از شبکه های بی سیم وای فای (wi-fi) استفاده کنید.

استفاده از دوربین های مداربسته، به عنوان سیستم نظارتی ساختمان، در چند دهه گذشته متداول بوده است. تکنولوژی های مدرن مثل HD-CVI، Ultra HD و Elite-IP مشکل کیفیت پایین تصویر را که در دوربین های مداربسته قدیمی وجود داشته را حل کرده است. امروزه دوربین های مداربسته با رزولوشن بالا در دسترس هستند. تعاریف مختلفی برای رزولوشن تصویر بیان شده است، ولی ما می خواهیم تعریف ساده ای از رزولوشن تصویر دوربین مداربسته را ارایه دهیم. رزولوشن روشی برای اندازه گیری اندازه تصویر در دوربین مدار بسته است. تصاویر کوچک تر، رزولوشن کمتری دارند، در مقابل تصاویر بزرگ تر، رزولوشن بیشتر یا کیفیت  HD دارند.

مفهوم رزولوشن به همین سادگی است، هر چه اندازه و کیفیت تصویر ثبت شده بیشتر باشد، رزولوشن آن ببشتر است.
رزولوشن تصویر دوربین مداربسته به دو روش اندازه گیری می شود، آنالوگ و دیجیتال. رزولوشن آنالوگ برای دوربین های مداربسته آنالوگ با کیفیت TV Line و رزولوشن دیجیتال برای بیان پیکسل های تصویر دیجیتال استفاده می شود.

کیفیت یا رزولوشن تصویر در دوربین مدار بسته با واحدی به نام پیکسل اندازه گیری می شود. با توجه به این تعریف، هرچه اندازه و کیفیت تصویر ثبت شده بیشتر باشد، کیفیت تصویر بیشتر است. مفهوم دیگری از رزولوشن تصویر به این صورت بیان می شود: ” رزولوشن، معیاری از اندازه تصویر در دوربین مدار بسته است. قطعاً تصاویر کوچک تر، کیفیت پائین تر و تصاویر بزرگ تر، رزولوشن بهتری دارند.”

  همان طور که می دانیم دوربین های مدار بسته به دو نوع اصلی آنالوگ و دیجیتال تقسیم می شوند. کیفیت تصویر در هر یک از این دوربین ها به صورت جداگانه تعریف می شود. در دوربین مدار بسته آنالوگ، رزولوشن تصویر با پارامتر “TV Line” بیان می شود. در دوربین مدار بسته دیجیتال، از پیکسل های تصویری دیجیتال برای بیان کیفیت تصویر استفاده می شود.







در سیستم آنالوگ رزولوشن بر حسب خط تلویزیونی یا TVL بیان می شود. یک TVL عبارت است از یک خط افقی یا عمودی که در دوربین مدار بسته باعث تشکیل رزولوشن می شود در واقع رزولوشن افقی یا عمودی در دوربین مدار بسته آنالوگ از کنار هم قرار گرفتن تعداد زیادی TVL ساخته می شود که در ادامه در مورد آن توضیح خواهیم داد. رزولوشن در یک تعریف عبارت است از اندازه تصویر دوربین مدار بسته که از حاصل ضرب رزولوشن افقی ( تعداد خطوط عمودی بر حسب TVL) و رزولوشن عمودی ( تعداد خطوط افقی بر حسب TVL) به دست می آید.

بالاترین کیفیت تصویر قابل دسترسی در یک سیستم دوربین مدار بسته، D1 است که معادل ۷۲۰*۵۷۶ TVL می باشد. هیچ دوربین آنالوگی توان ارائه تصویر با رزولوشن بالاتر از D1 را ندارد و هیچ DVR آنالوگی هم توان ضبط تصویر بالاتر ازD1 را دارا نیست. به عبارت دیگر تنها DVR های حرفه ای موجود در بازار می توانند تصاویر D1 را ضبط کنند.



کیفیت تصویر یک مگا پیکسل معادل ۱۲۸۰*۷۲۰ پیکسل می باشد. این رزولوشن به HD که مخفف High Definition می باشد این رزولوشن به ۷۲۰P هم معروف است. می توان گفت یکی از پایین ترین رزولوشن ها در دنیای تحت شبکه ( IP) رزولوشن یک مگا پیکسل است. در تصویر زیر کیفیت تصویر یک دوربین یک مگا پیکسل را مشاهده می کنید.


رزولوشن دو مگا پیکسل یا Full HD معادل ۱۹۲۰*۱۰۸۰ پیکسل می باشد. این رزولوشن به ۱۰۸۰P هم معروف می باشد که یکی از استاندارد های کیفیت تصویر پر کاربرد در صنعت نظارت تصویری به شمار می آید. در تصویر زیر نمونه تصویر یک دوربین دو مگا پیکسل را مشاهده می کنید.
رزولوشن سه مگا پیکسل

رزولوشن سه مگا پیکسل معادل ۲۰۴۸*۱۵۳۶ پیکسل می باشد که یک تصویر با کیفیت را به کاربران ارائه می دهد این تصویر به خاطر کیفیت مناسب معمولا در موقعیت هایی که نیاز به تصویر با جزئیات زیاد داریم استفاده می شود. در صورت وقوع هر گونه مشکلی کاربران می توانند با زوم بر روی تصویر ضبط شده از جزئیات با خبر شوند.
رزولوشن پنج مگا پیکسل

رزولوشن پنج مگا پیکسل معادل ۲۵۳۶*۱۹۲۰ پیکسل است این رزولوشن کیفیت بالایی را در اختیار کاربران قرار می دهد. با افزایش کیفیت دوربین تعداد فریم های آن کم می شود چرا که ارسال تصویر با کیفیت بالا و فریم زیاد نیازمند این است که برد دوربین مدار بسته بسیار قدرتمند تر باشد و این موضوع به افزایش قیمت آن می انجامد که اقتصادی نیست. از این رو بیشتر تولید کنندگان دوربین مدار بسته، دوربین ها با رزولوشن بالا و فریم محدود ارائه می کنند ( به عنوان مثال ۴ فریم در ثانیه)
رزولوشن ۴k یا هشت مگا پیکسل

رزولوشن ۴K معادل ۳۸۴۰*۲۱۶۰ پیکسل می باشد و دوربین های با این رزولوشن اخیرا تولید و روانه بازار شده است کیفیت تصویر ۴K معادل ۸ مگا پیکسل می باشد و کاربران برای ضبط تصویر این دوربین ها باید از NVR ها و مانیتور های مخصوص ۴K استفاده کنند. در تصویر زیر مقایسه رزولوشن های متفاوت را مشاهده می کنید.

نمونه تصوریر دوربین 2 مگاپیکسل داهوا 1200 DP

---





این روزهای از انواع سنسورها یا حسگرهای CMOS و CCD در دوربین‌های دیجیتال استفاده می‌شود. اصطلاح CCD سرنام عبارت Charge Coupled Device و اصطلاح CMOS سرنام عبارت Complementary Metal Oxide Semiconductor است. با اینکه این دو فناوری از نظر ماهیت تفاوت چندانی ندارند، اما در نحوه استفاده از نور دریافت شده و انتقال آن به صورت سیگنال‌های الکتریکی متفاوتند.
حسگرهای نوری از هزاران ردیف المان نیمه‌هادی بسیار کوچک و حساس به نور تشکیل شده‌اند که می‌توانند ذرات یا فوتون‌های نور را به بار الکتریکی تبدیل کنند. هرچه شدت نور تابیده‌ شده بر این عناصر الکترونیکی ریز، بیشتر باشد، میزان الکتریسته تولید شده توسط آنها نیز بیشتر می‌شود.



CMOS مخفف عبارت Complementary metal oxide semiconductor می باشد که نوعی از سنسور دوربین های مداربسته می باشد. این حسگرها در مقابل سنسورهای CCD دوربین های مداربسته قرار می گیرند. البته نوع جدیدی از این سنسورها تحت عنوان DIS نیز بعدها به بازار ارائه شد که نوع پیشرفته تر این نوع سنسورها می باشد. این حسگر دوربین مداربسته در مقابل حسگر CCD ساده و ارزانتر و کم مصرف تر می باشند ولی به دلیل حساسیت کمتری که نسبت به نور دارند در محیط های کم نور تصویر ضعیف تری تولید می کنند. حسگر تصویر دوربین مداربسته CMOS توسط شرکت های مختلفی تولید می شوند و تکنولوژی آنها انحصاری نیست.

CMOS از آنجا که روی این تکنولوژی کار زیادی صورت گرفته و تولید آن در حجم انبوه می باشد ، ساخت چیپ های CMOS نسبت به CCD ارزانتر در می آید . دیگر مزیت این سنسورها نسبت به CCD اینست که توان مصرفی آنها پایینتر می باشد . بعلاوه ، در حالی که CCD تنها برای ثبت شدت نوری که بر روی هر یک از صدها هزار نقاط نمونه برداری می افتد کاربرد دارد ، می توان از CMOS برای منظورهای دیگر، نظیر تبدیل آنالوگ به دیجیتال ، پردازش سیگنال های لود شده ، تنظیم رنگ سفید (whiteBalance) ، و کنترل های دوربین و … استفاده نمود.

همچنین می توان تراکم نقاط و عمق بیتی تصویر را به راحتی بدون افزایش بیش از اندازه قیمت ، بالا برد . بخاطر این مزیتها و سایر مزایا ، بسیاری از تحلیل گران صنایع اعتقاد دارند که نهایتا تمامی انواع  دوربین دیجیتال از CMOS استفاده خواهند نمود و CCD فقط در دوربینهای حرفه ای و گران قیمت بکار خواهد رفت . در این تکنولوژی مشکلاتی از قبیل تصاویر دارای نویز و عدم توانایی در گرفتن عکس از موضوعات متحرک وجود دارد که امروزه با رفع این مشکلات ، CMOS در حال رسیدن به برابری با CCD می باشد . تا بحال سنسورهای تصویر CMOS با استفاده از تکنولوژی 0.35 تا 0.5 میکرونی ساخته شده اند و چشم انداز آینده آن استفاده از تکنولوژی 0.25 میکرون می باشد.
سنسور Faveon با 16.8 مگاپیکسل (یعنی قدرت ایجاد تصاویری با وضوح 4096*4096 پیکسل) اولین سنسوری است که با استفاده از تکنولوژی 0.18 میکرون ساخته شده است و یک پرش بزرگ را در صنعت ساخت سنسور تصویر CMOS به نام خود ثبت نموده است . استفاده از تکنولوژی 0.18 میکرون امکان استفاده از تعداد بیشتری از پیکسل ها را در فضای فیزیکی معین فراهم کرده و بنابرین سنسوری با وضوح بالاتر به دست می‌آید.


ترانزیستورهای ساخته شده با استفاده از تکنولوژی 0.18 میکرون کوچکتر بوده و فضای زیادی از ناحیه سنسور را اشغال نمی کنند که می توان از این فضا برای تشخیص نور استفاده نمود . این فضا بطور کارآمدی ، امکان طراحی سنسوری را که دارای پیکسل های هوشمندتری بوده ، و در حین عکس برداری تواناییهای جدیدی را بدون قربانی کردن حساسیت نوری به دوربین می دهد ، فراهم می کند . با استفاده از این تکنولوژی 70 میلیون ترانزیستور و 4096 در4096 سنسور، فقط در فضایی برابر با 22mm*22mm قرار داده می شود و سرعت ISO آن برابر با 100 بوده و محدوده دینامیکی آن 10 استپ است . انتظار میرود ، بعد از 18 ماه از تولید این سنسور استفاده از آن در وسایل حرفه ای نظیر اسکنرها ، وسایل تصویری پزشکی ، اسکن پرونده ها و آرشیو موزه ها شروع شود . در آینده ای طولانی تر، انتظار می رود که این تکنولوژی بطور وسیعی در وسایل معمولی موجود در بازار استفاده گردد.



دوربین های مداربسته به طور کلی دارای یک ساختار هستند اعم از آنالوگ و دیجیتال و همچنین دوربین های عکاسی و فیلم برداری اعم از حرفه ای و آماتور هم این ساختار را دارند. دوربین از یک لنز برای شکست نور، یک سنسور، یک پردازنده تشکیل شده است. هر کدام از این بخش ها توضیحاتی دارد که می توانید جداگانه مطالعه نمایید. اما در این مقاله موضوع بحث ما سنسورها می باشد. به طور کلی دو نوع سنسور در دنیای الکترونیک برای ساخت تصویر استفاده می شود، سی سی دی (CCD) و سی موس (CMOS) . نمی توان گفت که سی سی دی بهتر است یا سی موس چرا که بسته به نوع استفاده و هزینه دارای مزایا و معایبی هستند که ما به سی سی دی های خواهیم پرداخت. سی سی دی ترکیبی از نیمه رسانا و رسانا است که به طور ساده پس از دریافت نور با توجه به رنگ و شدت نور می تواند آن را به ولتاژ قابل تحلیل تبدیل کند

هر CCD از میلیون ها به نام فتوسایت یا فتو دیود تشکیل شده است.این نقاط در واقع سنسورهای حساس به نوری هستند که اطلاعات نوری را به یک شارژ الکتریکی تبدیل مینمایند.تکنولوژی مورد استفاده در ساخت CMOS همان تکنولوژی است که در سراسر جهان برای ساخت میلیون ها ریزپردازنده و حافظه مورد استفاده قرار میگیرد.
قلب دوربین های نظارت تصویری است.Charged Coupled Device یا CCD یک تکنولوژی آنالوگ است که تصاویری بسیار شفاف و با رزولوشن بالا را ارئه میدهد و در نور کم هم تصاویر بسیار خوبی نمایش میدهد و کمی بیشتر از سنسورهای CMOS برق مصرف میکند(در حدود 9تا 13 ولت).در سال 1969 Willard Boyle و George Smith از CCD برای نگهداری اطلاعات استفاده کردند.اولین CCD مربوط به تصویر برداری به فرمت 100*100 پیکسل در سال 1974 توسط شرکت Faichild Electronics تولیدگردید.

مدت ها پس از این زمان بود که CCD در دوربین های دیجیتالی مورد استفاده عموم به فروشگاه های خیابانی راه پیدا نماید.هر CCD از میلیون ها سلول به نام فتوسایت یا فتودیود تشکیل شده است،این نقاط در واقع سنسور های حساس به نوری هستند که اطلاعات نوری را به یک شارژ الکتریکی تبدیل میکند.
وقتی اجزای نور که فوتون نامیده میشود وارد بدنه سیلیکون فوتوسایت میشود انرژی کافی برای آزاد سازی الکترون هایی که با بار منفی شارژ شده اند ایجاد میگردد.هرچه نور بیشتری وارد فوتوسایت شود الکترون های بیشتری آزاد میشود.

هر فوتوسایت دارای یک اتصال الکتریکی میباشد که وقتی ولتاژی به آن اعمال میشود سیلیکون زیر آن پذیرای الکترون های آزاد شده میشود و همانند یک خازن برای آن عمل میکند بنابراین هر فتوسایت دارای یک شارژ ویژه خود میباشد که هر چه بیشتر باشد پیکسل روشن تری را ایجاد میکند،مرحله بعدی در این فرایند بازخوانی و ثبت اطلاعات موجود در این نقاط است،وقتی که شارژ به این نقاط وارد و خارج میشود اطلاعات درون آنها حذف میشود و از آجایی که شارژ هر ردیف با ردیف دیگر کوپل میشود مثل این است که اطلاعات هر ردیف پشت ردیف قبلی چیده شود.سپس سیگنال ها در حد امکان بدون نویز وارد تقویت کننده شده و سپس وارد ADC میشوند.

فتوسایت های روی یک CCD فقط به نور حساسیت نشان میدهند نه رنگ.رنگ با استفاده از فیلترهای قرمز-سبز و آبی که روی هر پیکسل گذارده شده است شناسایی میشود.برای این که CCD از چشم انسان تقلید کند نسبت فیلترهای سبز دو برابر فیلترهای قرمز و آبی است،این بخاطر اینست که چشم انسان به رنگ های زرد و سبز حساس تر است.چون هر پیکسل تنها یک رنگ را شناسایی میکند رنگ واقعی(TRUE COLOR) با استفاده از متوسط گیری شدت نور اطراف پیکسل که به میان یابی رنگ مشهور است ایجاد میشود.





1- هارد نظارتی به گونه ای طراحی شده است که میتواند در حالت “بدون وقفه” کار کند، این امر باعث عملکرد بهتر در پردازش اطلاعات می شود.

2- هارد کامپیوتر به گونه ای طراحی شده است که بتواند در هفته ۵ روز و در هرروز ۸ ساعت کار کند.ولی طراحی هارد نظارتی مداربسته به گونه ای است که عملکرد دستگاه را به حالت بی وقفه ارتقاء داده است و این هارد می تواند در هفته ۷ روز به صورت ۲۴ ساعته کار کن.

3- سیستم نظارتی برای عملکرد بی وقفه، به هاردی نیاز دارد که در برابر گرما پایدارتر است و عملکرد بهتری دارد.

4- مصرف برق در سیستم نظارتی بسیار مهم است به خصوص وقتی DVR/NVR   حامل چندین هارد باشد.هرچه برق مورد نیاز DVR/NVR کمتر شود، دما کاهش مییابد؛ این امر کمک میکند DVR/NVR در محیط پایدارتری کار کند.

5- جریان برق مورد نیاز برای شروع به کار هارد کامپیوتری 3.2 آمپر تا 8 آمپر است، در حالیکه میزان مورد نیاز برای هارد نظارتی فقط 2 آمپر میباشد. هارد کامپیوتر ممکن است موجب جریان کشی بیش از حد از دستگاه شود.

6- پردازش اطلاعات در سیستم نظارتی به صورت بی وقفه و دائمی صورت میگیرد، برای وقوع این امر هارد باید بتواند بین خواندن و نوشتن متناوبا عمل کند.

انواع هارد دیسک برای کاربرد های مختلف در بازار وجود دارند که هر کاربر بر اساس نیاز خود اقدام به خرید هارد دیسک مناسب بر اساس نوع عملکرد خود می نماید.به عنوان مثال برای نگهداری آرشیو های سیار استفاده از هارد های پرتابل در بین همه کاربران متداول است.

اما استفاده از هارد دیسک معمولی برای دوربین های مداربسته به هیچ وجه توصیه نمی گردد.در اکثر موارد مخصوصا در مورد هارد دیسک های وسترن دیجیتال سبز ، توضیه نمی گردد.زیرا پس از مدت کوتاهی سیلندر های هارد دیسک آسیب می بیند و اگر دستگاه DVR شما پیغام عدم شناسایی هارد دیسک برای ظبط تصاویر دوربین مدار بسته را نمایش داد زیاد شوکه نشوید.

در یک دستگاه DVR به جهت ظبط 24 ساعته ، مداما در حال نوشتن و پاک کردن اطلاعات روی هارد دیسک است و در یک سیستم دوربین مدار بسته پرکارترین عضو سیستم،همان حافظه ذخیره سازی یا هارد دیسک می باشد.اگر هارد شما مناسب برای این طور کاربری ها نباشد به سرعت آسیب خواهد دید و کمترین ضرری که در این مورد متحمل می شوید خرید دوباره هارد دیسک است.

ضرر بعدی و بسیار مهم شما از بین رفتن آرشیو فیلم های دوربین مدار بسته تان است.

هارد دیسک وسترن بنفش و برند seagate نوع survilliance مخصوص ظبط دوربین مدار بسته و روشن ماندن 24 ساعته هستند که مناسب ترین گزینه ها برای استفاده در DVR می باشند.



ضبط تصاویر در سیستم مدار بسته توسط هارد دیسک در دستگاه DVR-NVR صورت می گیرد. نتیجه عملکرد تمام اجزایی یک سیستم امنیتی نظارتی مدار بسته در هارد دیسک ذخیره می شود. به همین دلیل چک کردن دائم سلامت کارکرد هارد دیسک و عدم خرابی آن مسئله بسیار پراهمیتی است زیرا در صورت عدم ضبط تصاویر در سیستم تمام هزینه ها و برنامه ریزی های شما در استفاده از سیستم امنیتی با مشکل رو به رو می شود و برای یک سیستم امنیتی این یک فاجعه است.

به صورت عمده دو علت وجود دارد که برآیند آنها باعث لطمه و صدمه به هارددیسک ها می شوند که البته مدیر عامل کمپانی seagate که یکی از غول های تولید کننده هارد دیسک در جهان است هم همین عقیده را دارد و در گفتگویی در یکی از سمینارهای خود چنین عنوان کرده

مورد اول انتخاب نادرست کاربران است که به دلیل عدم داشتن اطلاعات فنی در مورد انتخاب صحیح نوع هاردی که باید برای دستگاه ذخیره ساز خود داشته باشند اغلب باعث می شود که هارد مذکور باعث سوختگی شود.

مورد دوم  سوختن هاردها این است که مصرف کنندگان در سراسر جهان اخلاق خرید مناسبی ندارند و اکثریت مردم به اجناسی که ارزان تر است رغبت بیشتری خواهند داشت و ما می دانیم که هیچ قیمت ارزانی بی دلیل نخواهد بود و به عنوان مثال اگر یک هارددیسک با ظرفیت 2 ترابایت دارای قیمت n دلار باشد و یک هارددیسک دیگر با برند معتبر با ظرفیت 2 ترابایت دارای قیمت n+1 دلار باشد، انتخاب اکثریت کاربران گزینه اول یعنی کالای ارزان تر است، و همچنین انتخاب کالای ارزان با وجود عدم اصالت کالا و برند معتبر تولید کننده آن باعث می شود که در طول مدت زمان کوتاهی هارد دیسک دچار ایراد و اشکال شده و در نهایت بسوزد.

علت از کار افتادگی هارد دیسکهای دوربین مداربسته همچنین می تواند به عواملی مثل مشکل سیستم پاور تامین برق مربوط شود. پاورهای کامپیوتر هم در مدلهای مختلفی برای سیستم های متفاوت طراحی شده اند حال آنکه پاورهای دستگاههای دوربین مداربسته  هم همین طور هستند. بعضی موارد پاوری که برای دستگاه DVR استفاده می شود بسیار ضعیف است و نمی تواند بیش از 1 هارد دیسک را هم پشتیبانی نماید. Chu در این باره توصیه کرد از پاورها و منبع تغذیه ای با جریان الکتریکی 3 آمپر استفاده کنید تا مطمئن باشید می تواند توان الکتریکی کافی برای هارددیسکها را نیز تامین نماید. بعضی از DVR های ارزان قیمت هم که از پاورهای 2 آمپر استفاده می کنند که نمی تواند 3 هارددیسک را پشتیبانی کنند و معمولا دچار مشکل تامین برق هستند. اما پی بردن به این مشکل برای کاربران سخت است و مشکل را اغلب از هارددیسکها می بینند.




انتقال تصویر p2p دوربین مدار بسته

---

پروتکل چیست؟

پروتکل در لغت به معنای آداب و رسوم، تشریفات و نیز توافق است که این مفاهیم، با کاربرد رایانه ای آن هم سازگار است. درحقیقت، پروتکل عبارت است از مجموعه استانداردی از قوانین و توافق ها که تعیین می کنند چگونه رایانه های درون یک شبکه با هم ارتباط برقرار کنند. قالب انتقال داده ها، مکانیزم چک کردن خطا که هنگام نقل و انتقال در داده ها پیش می آید، مکانیزم تصحیح خطا، روش فشرده سازی داده ها (اگر وجود داشته باشد)، همه و همه، از سوی قوانین استاندارد پروتکل تعیین میشوند.
پروتکل های متعددی برای هر یک از کاربردهای فوق وجود دارد که مزایا و معایب خودشان را دارند. برخی سریع ترند، بعضی مطمئن ترند، برخی ساده ترند و برخی به صورت سخت افزاری و بعضی به صورت نرم افزاری پیاده سازی می شوند. اما مساله مهم این است که هر دو طرف ارتباط، از یک پروتکل یکسان برای هر یک از اعمال مذکور استفاده کنند و زبان هم را بفهمند.
هر دوربین مداربسته شبکه برای ارسال و دریافت اطلاعات ازپروتکل ارتباطی مختص خود استفاده می کند. این پروتکل برای دوربین مداربسته شبکه مانند زبان برای انسان است. از این رو دوربین های با پروتکل متفاوت امکان برقراری ارتباط تحت یک نرم افزار را در شبکه نخواهد داشت و این موضوع باعث محدودیت های زیادی در دوربین مداربسته شبکه خواهد شد.

پروتکل Onvif  در دوربین مدار بسته تحت شبکه

در واقع یک انجمن جهانی برای ایجاد یک استاندارد عمومی در ساخت و ارتباط دوربین های مداربسته شبکه است. واژه Onvif مخفف Open Network Video Interface Forum (انجمن ارتباط باز ویدئویی شبکه) است. هدف این انجمن ایجاد یک استاندارد جهانی برای ارتباط دوربین های شبکه بدون توجه به تولید کنندگان آنها است.
باید بدانید که در صورت نصب یک دوربین مداربسته شبکه بدون امکانات ONVIF امکان اضافه کردن یک دوربین با مارکی متفاوت در همان شبکه وجود نخواهد داشت. از این رو عملکرد و هدف این انجمن از اهمیت بالایی برخوردار است.
انجمن ONVIF به طور کلی سه هدف را دنبال می کند:
امکان استفاده از دوربین ها در شبکه بدون توجه به مارک یا برند
امکان دسترسی تمامی شرکت ها و تولید کنندگان به تکنولوژی ارتباطی ONVIF


معایب Onvif

Onvif استاندارد جدیدی است که علاوه بر مزایای خود دارای معایبی نیز می باشد. دو فاکتور مهم در انتخاب دستگاه هایی که با استاندارد Onvif کار می کنند وجود دارد:
کیفیت و بهره وری اجرای پروتکل Onvif
رعایت کردن قوانینی در طراحی نرم افزار برای ارتباط دهی هرچه بهتر میان دستگاه ها با پروتکل Onvif
ممکن است هنگامی که از نرم افزار استفاده می کنید برخی از ویژگی ها و ارتقاسازی های دوربین IP موجود نباشد. برای استفاده بهینه از این ویژگی ها ممکن است نیاز باشد تا از نرم افزار اختصاصی خود سازندگان استفاده نمایید یا نرم افزاری را انتخاب کنید که این ارتقا سازی را پشتیبانی می کند.

پروسه تجمیع بین سیستم دوربینهای مداربسته تحت شبکه و VMS ها زمانبر و هزینه بر خواهد بود. در بخشی از بازار جزیره ای، مثل بازار سیستمهای نظارت تصویری با وجود صدها شرکت مشغول به کار، تمرکز منطقه ای برای کسب یک اشتراک اشتباه بنظر می آید. برای بسیاری از شرکتهای بزرگ تولید کننده VMS، بروز ماندن بر اساس قوانین ONVIF و حفظ مداوم یکپارچگی سخت خواهد بود. از طرفی هم عدم پذیرش سازندگان نوپای دوربین مداربسته هم می تواند مشکل دیگری باشد.
ONVIF سعی کرد تنها بر روی استاندارد عملیاتی متمرکز شود و بسمت تجمیع برندهای کوچک نرود و از طرفی استانداردی انحصاری نشود و محدودیتی برای برندهای مختلف بوجود نیاورد در صورتی که PSIA از ابتدا هم کمی گرایش به سمت انحصار برندها داشت و در واقع هنوز شهرت ویژه ای ندارد.

مزایای Onvif

مزیت اصلی استاندارد Onvif، آزادی عمل برای انتخاب سخت افزار از هر سازنده است که با این استاندارد کار می کند. با این استاندارد، دیگر کاربر به یک راه حل و تکنولوژی اختصاصی و منحصر به فرد وابسته نیست. پلت فرم Onvif اکثر مزایایی که دوربین هایIP ارائه می دهند را با خود به همراه دارد و همانطور که دستگاه های Onvif گسترش یافته و به عنوان یک جریان اصلی شناخته شدند ، تامین کنندگان نرم افزارها، وقت کم تری را صرف ادغام برنامه های راه اندازی اختصاصی می کنند و درمقابل قابلیت های جدید را توسعه می دهند.







تاکنون شاید در اتوبان ها و بزرگراه ها دوربین مداربسته های کنترل ترافیک، که به صورت نیمکره ای شکل هستند دیده باشید. دوربین مداربسته هایی که با توان چرخشی بسیار بالا می توانند به سرعت گردش دورانی داشته باشند و همچنین می توانند نقاط دور را از طریق بزرگنمایی اپتیکال با کیفیت بالا تصویر برداری کنند. این دوربین مداربسته در یک کاور نیم کره ای شیشه ای به حرکت در می آید و می تواند در دو محور عرض و طول با سرعت دلخواه شما، تصاویر را اسکن نماید. بدین منظور در محیط هایی که یک یا چند دوربین مداربسته ثابت به دلیل زوایای زیاد داخل محیط نمی تواند تمام مساحت محوطه را پوشش دهد و نیاز به بزرگنمایی تصویر می باشد از این دوربین مداربسته ها استفاده می شود. یکی از بزرگترین امتیازهای این دوربین مداربسته این است که جهت و زاویه قرارگیری در کاور شیشه ای یا همان دید تصویری این دوربین مداربسته مشخص نیست.
برخی از دوربین های مداربسته دام دارای شاسی فلزی بوده و تا حدودی ضد ضربه هستند که به دوربین های مداربسته  دام  ( وندال پروف) معروف هستند. برای محافظت کامل در برابر نفوذ آب، گرد وغبار،ضربه و خرابکاری این دوربین های مداربسته را داخل کاور های مخصوصی به نام هوسینگ (در لفظ عامیانه هوزینگ) قرار می دهند که در انواع گران قیمت،حتی در برابر ضربه پتک وچکش برای مدت معینی مقاوم هستند. مدل های کارخانه ای دارای کاور هوسینگ با کد      ( (Hنامگذاری می شوند. دوربین های مداربسته دام با شاسی پلاستیکی نیز برای فضای داخل و محیط های اداری وخانگی طراحی شده اند. به دوربین های مداربسته  دام موتورایز که معمولا دارای لنز زوم هستند و با سرعت بالا به زوایای مختلف می چرخند، اسپید دام( (Speed Domeیا PTZ  گفته می شود.

فوکوس این دوربین مداربسته ها بسیار هوشمند بوده و به سرعت تاری و محوی ایجاد شده از جابجایی بین نقاط را به صورت خودکار برطرف می نماید. این دوربین مداربسته ها هم مانند بقیه مدل های دوربین مداربسته در دو نوع آنالوگ و تحت شبکه، فضای داخلی و فضای خارجی تولید شده است. معمولا این دوربین مداربسته ها تا 360 درجه به صورت افقی و 180 درجه عمودی قابلیت گردش دارند. این نوع دوربین مداربسته با قدرت بزرگنمایی 10 برابر، 12 برابر، 20 برابر، 23 برابر، 30 برابر تولید شده است و هرچه میزان بزرگنمایی بیشتر باشد، تصاویر را در نقاط دورتر بهتر و واضح تر نشان می دهد. دوربین مداربسته های تحت شبکه اسپید دام هم دارای تکنولوژی WDR هستند که در پروژه هایی که منبع نور از پشت تصویر مورد نظر می تابد، خللی در تصویر برداری این دوربین مداربسته ایجاد نکند. یکی دیگر از قابلیت های بسیار کارآمد این دوربین مداربسته دارا بودن پورت رم خارجی است که این امکان را به کاربر می دهد با اضافه کردن کارت حافظه میکرو اس دی در صورت قطع ارتباط این دوربین مداربسته با دستگاه ضبط یا سرور تصاویر را ضبط کند تا خللی در تصویر برداری ایجاد نشود و این ویژگی این نوع دوربین مداربسته را از انواع دیگر دوربین ها متمایز می کند.

بزرگنمایی (Zoom)

بزرگنمایی یا Zoom این امکان را به دوربین می دهد تا بر روی  شخص یا جسم بزرگنمایی کند و اپراتور بتواند شخص و یا آن جسم را از نزدیک ببیند. دوربین های PTZ دارای زوم واقعی هستند به این معنی که با زوم کردن کیفیت تصویر تغییر نمی کند، اگر دوربین PTZ شما 1 مگاپیکسلی است، با زوم کردن بر روی دورترین نقطه نیز همچنان رزولوشن تصویر شما 1 مگاپیکسل باقی خواهد ماند.
دوربین های مداربسته گردان پیشرفته ی امروزی می توانند تصویر را 10،20، 22،27،30 و یا 36 برابر کنند
میزان زوم اپتیکال را با x  بیان می کنند مثلاً ( 10X) و این نشان می دهد که مقدار زوم دوربین 10 می باشد.یعنی 10 برابر فاصله واقعی تصویر را جلو می آورد.





انتخاب سیستم نظارت تصویری مناسب،نیاز به دقت زیاد و آشنایی با انواع دوربین های و تجهیزات مداربسته دارد. قابلیت ضبط صدا در سیستم های مداربسته همواره یکی از دغدغه های مشتریان بوده است. در این خصوص باید بدانید امکان ضبط صدا در تمامی سیستم های نظارتی و تجهیزات مداربسته وجود دارد.ضرورت وجود تکنولوژی ضبط صدا در سیستم های نظارتی در محیط داخلی سازمان های دولتی، اداری، شرکت ها و… مشاهده می گردد .

همواره یکی از سوالات متداول در سیستم های مداربسته، امکان ضبط صدا توسط تجهیزاتی مانند NVR  است. به طور خلاصه می توان گفت امکان ضبط صدا در تمام سیستم های نظارتی و انواع تجهیزات مداربسته وجود دارد. میکروفن ها در سیستم های نظارتی کاربرد های گوناگونی در مکان های مختلفی داشته و معمولا در محیط های داخلی نصب می گردند. البته در محیط های خارجی نیز می توان از دوربین های مداربسته ای که دارای میکروفن های مقاوم نسبت به شرایط جوی هستند استفاده نمود.


دسته بندی میکروفن ها در دوربین های مدار بسته

میکروفن سوزنی: یک میکروفن کوچک و از دسته میکروفن های مخفی است زیرا ساختار آن به گونه ای است که می توان آن را  در محفظه های داکت نیز کارگذاری کرد.
میکروفن باکس: همانطور که از نام آن پیداست بدنه ای مستطیلی شکل داشته و پیچی برای تنظیم صدا بر روی آن تعبیه شده است.
میکروفن گلفی: این نوع از میکروفن ها دارای بدنه ای شبیه به توپ گلف هستند که بسیار سبک و کم حجم بوده و با ولتاژ ۶ الی۱۲ ولت کار می کنند.



دسته بندی دیگر میکروفن های مورد استفاده در دوربین های مدار بسته بر اساس قابلیت تنظیم صدا است که به دو دسته ولوم دار و بدون ولوم تقسیم بندی می گردند. تنظیم صدای این نوع از میکروفن ها بوسیله پیچی است که در ساختار آنها قرار گرفته است.
در نصب میکروفن در تجهیزات مداربسته باید به این نکته توجه نمود که بهتر است میکروفن را در نزدیکی مکان هایی با آلودگی صوتی بالا مانند پنجره قرار ندهیم زیرا باعث می گردد کیفیت صدای ضبط شده کاهش یابد و همراه با آن صدای خش خش و دیگر اصوات آزار دهنده نیز ضبط گردد. ''''

راهنمای نصب میکروفن دوربین مداربسته

نصب میکروفن در دوربین مداربسته کار تقریبا ساده ای می باشد و با کمی تمرین و دقت می توان در آن مهارت پیدا کرد. نصب دوربین مداربسته بسته به نوع سیستم نظارتی آنالوگ و تحت شبکه کمی متفاوت می باشد.
در سیستم مداربسته آنالوگ و آنالوگ HD میکروفن به صورت مستقیم از طریق کابل به دستگاه DVR متصل می شود و می توان میکروفن را به راحتی در هر مکانی از اتاق نصب نمود ، اما در سیستم مداربسته IP معمولا میکروفن به ورودی میکروفن خود دوربین مداربسته IP متصل می شود و در مصرف کابل صرفه جویی زیادی می شود.
برای نصب میکروفن می توان از کابل کوآکسیال مانند RG59 یا کابل های برق برای فواصل کوتاه استفاده نمود. اما برای جلوگیری از نویز استفاده از کابل کوآکسیال به شدت توصیه می شود.
به منظور جلوگیری از نویز در صدا پیشنهاد می شود از کابل های شیلد دار با کیفیت استفاده نموده و از قراردادن کابل میکروفن در کنار برق فشار قوی یا سایر منابع نویز خودداری کنید.




تفاوت دوربین مداربسته انالوگ و دیجیتال

این دو نوع دوربین مدار بسته از دو تکنولوژی متفاوت استفاده مینمایند. در دوربینهای آنالوگ تصاویر پردازش شده خود را از طریق کابل کواکسیال (آنتن) انتقال داده و کیفیت آنها بر اساس تیوی لاینTVLINE (خطوط افقی تشکیل دهنده تصویر بر روی صفحه تلویزیون) محاسبه میشود بطور مثال 480 تیوی لاین ولی در دوربینهای تحت شبکه IP CAMERA تصاویر را از طریق کابل شبکه کامپیوتری (دیجیتال) معمولاً کابل CAT5,6 انتقال داده و کیفیت آن بر اساس پیکسل محاسبه میشود به عنوان مثال 1.3 مگا پیکسل.

در ضمن دوربینهای آنالوگ CCTV جهت فرمان زوم ZOOM و یا گردش افقی یا عمودی هرکدام کابل مجزا باید کشیده شود در حالی که دوربینهای تحت شبکه IP CAMERA کلیه اطلاعات صدا، زوم، گردش عمودی و افقیPAN/TILT از طریق همان کابل شبکه انجام میپذیرد حتی در بعضی از مدلهای دوربین تحت شبکه ولتاژ مورد نیاز دوربین هم از طریق کابل شبکه به دوربین میرسد که POE خوانده می شود .

بزرگترین مزیت یک سیستم دوربین مداربسته مگاپیکسلی داشتن تصاویر با وضوح بسیار بالاتر است. امروزه دوربین‌های دیجیتال از 0.1 مگاپیکسل تا ۵ مگاپیکسل متغیر هستند و این وضوح توسط دستگاه ضبط ویدئویی تحت شبکه (NVR) حفظ می‌شود. این بدین معنی است که هنگام پخش فیلم‌های ضبط شده و گرفتن عکس از آن، جزئیات دقیقی را خواهید دید. یک سیستم دوربین مدار بسته آنالوگ می‌تواند حداکثر ۷۰۰ TVL ایجاد کند که معادل حدود ۰.۴ مگاپیکسل است.
تکنولوژی قدیمی‌تر دستگاه‌های ضبط تصویر دیجیتال (DVR) بصورت CIF ضبط می‌کنند که حدود یک چهارم از جزئیاتی که از تلویریون‌های غیر اچ دی قدیمی دریافت می‌کردید را فراهم می‌کنند.

کابل کشی دوربین مداربسته : سیستم مداربسته آنالوگ و شبکه از نظر کابل کشی و نوع آن دارای تفاوت های زیادی می باشند. سیستم مداربسته  شبکه تکنولوژی به مراتب پیشرفته تری نسبت به نوع آنالوگ دارد. در سیستم مداربسته تحت شبکه با استفاده از فیبر نوری محدودیتی در طول کابل کشی نمی باشد. ( البته با استفاده از مبدل می توان از فیبر نوری برای سیستم مداربسته آنالوگ هم استفاده کرد اما معمولا به دلیل هزینه های بالای پیاده سازی و کیفیت پایین این محصولات اینکار انجام نمی شود )

پیاده سازی دوربین مداربسته: تفاوت دیگر سیستم مداربسته آنالوگ و  شبکه ,سادگی سیستم مداربسته آنالوگ در نصب و عیب یابی آن است. سیستم مداربسته تحت شبکه به دلیل نیاز به دانش شبکه و پیچیدگی های خاص خود در نصب و راه اندازی معمولا مورد استقبال نصاب های معمولی این سیستم ها قرار نمی گیرد.

قیمت های دوربین مداربسته : از تفاوت های دیگر دوربین مداربسته آنالوگ و شبکه تفاوت در قیمت و هزینه پیاده سازی آنها می باشد. دوربین های مداربسته  شبکه قیمت خیلی بالاتری نسبت به دوربین مداربسته آنالوگ دارند و این تفاوت قیمت تا سه برابر یا حتی بیشتر هم می رسد, به همین دلیل هنوز هم در کارایی های معمولی از سیستم های مداربسته آنالوگ یا تکنولوژی های جایگزین جدید مثل AHD استفاده می شود.

کیفیت تصویر : از تفاوت های مهم دوربین مداربسته آنالوگ و تحت شبکه رزولوشن ( کیفیت ) تصویر آنها است. دوربین مداربسته آنالوگ دارای محدودیت کیفیت تا ۷۰۰tvl ( کمتر از ۰٫۵ مگاپیکسل ) است, در صورتیکه دوربین مداربسته تحت شبکه محدودیتی در کیفیت تصویر ندارند و استفاده از دوربین های ۱ تا ۵ مگاپیکسل از این سیستم مداربسته متداول می باشد.











زاویه دید در واقع میزان پوشش دهی دوربین مداربسته است , اینکه دوربین تا چه مسافتی را می تواند پوشش دهد بسیار اهمیت دارد . در مواردی زاویه دید 90 درجه کفایت می کند اما در کاربری های مهم و حساس لازم است زاویه دید دوربین مداربسته 180 درجه باشد تا به طور کامل به تمام محیط احاطه داشته باشد .زاویه دید در دوربین های مداربسته یکی از مهم ترین نکاتی است که تمامی مشاوران و مجریان پـروژه های دوربین مداربسته باید بر این بحث تـسلط داشته باشند.

FOV و یا AOV به زاویه دید دوربین مداربسته گفته می شود و میتوان گفت به زاویه ای که دوربین مداربسته می تواند ببیند گفته می شود . واحد اندازه گیری آن درجه است.دید در چشم انسان فرمی خطی ندارد. این بدان معناست که تمام زوایای چشم تصویر را با یک کیفیت تولید نمی کنند. تصویر در قسمت مرکزی با کیفیت و جزئیات بیشتر و در کناره ها با جزئیات و کیفیت کمتری تولید می شود. در صورتی که این موضوع را مد نظر قرار ندهیم  دو چشم انسان بدون حرکت دادن تقریبا یک زاویه 135 درجه ای را به صورت افقی پوشش می دهند. از انجایی که تمرکز و زاویه دید افقی چشم انسان نسبت به عمومی بیشتر است بیشتر نمایشگر ها به صورت افقی ساخته می شوند (عرض تصویر از ارتفاع آن بیشتر است).

زاویه دید دوربین مداربسته به پارامترهای متعددی بستگی دارد . به طور مثال لنز دوربین مداربسته , سایز سنسور تصویر , نوع دوربین مداربسته و ..
زاویه دید دوربین مداربسته تا حد زیادی به لنز آن بستگی دارد , لنز های دوربین های مداربسته در سه گروه نرمال , واید و تله موجود هستند که هریک دارای ویژگی ها و خصوصیاتی می باشند .

انواع زاویه دید دوربین مداربسته

    زاویه دید افقی: معمولا زمانی که در دوربین های مداربسته صحبت از زاویه دید دوربین می شود منظور زاویه دید افقی است. این زاویه عبارت است از زاویه تحت پوشش تصویر در راستای افق.
    زاویه دید عمودی: این زاویه عبارت است از زاویه دید دوربین در راستای عمودی.
    زاویه دید قطری: دید افقی و عمودی به صورت همزمان تشکیل یک مستطیل را میدهند. زاویه تحت پوشش قطر این مستطیل را زاویه دید قطری می نامند.

معمولا لنز 3.6 میلی متری بیش ترین استفاده را در دوربین های مداربسته دارد که با دوربین با سنسور 1.3 اینچی زاویه دیدی برابر با حدود 70 درجه دارد .میدان دید در دوربین های مداربسته تا حد زیادی به فاصله کانونی لنز وابسته است در واقع هر اندازه که فاصله کانونی کم تر باشد زاویه و میدان دید دوربین مداربسته بیش تر خواهد شد . به طور مثال یک لنز 3.6  میلی متر دارای زاویه دید 80 درجه می باشد  و این در حالی است که یک لنز 12 میلی متر تنها زاویه 25 درجه را پوشش می دهد .

---
