قابلیت و تکنولوژی های دوربینهای مداربسته
قابلیت DWDR در دوربین مدار بسته
DWDR یا DWR دیجیتال، یک تکنیک نرمافزاری است که از طریق تنظیم اشعه گاما برای بهبود نقاط تاریک تصویر کار میکند. در WDR برای تصویربرداری از دو پردازنده استفاده میشود، یک پردازنده نقاط روشن و دیگری نقاط تاریک تصویر را برداشت کرده و از تلفیق این دو تصویر باکیفیت بدست میآید، ولی در WDR این کار توسط نرمافزار صورت گرفته میگیرد. DWDR از 1 تا 8 قابل تنظیم است ولی باید با احتیاط و با توجه به شرایط نوری تصویر تنظیم شود تا باعث بدتر شدن عکس نشود.

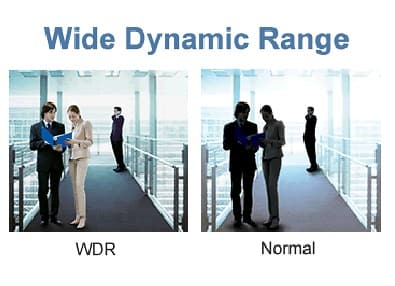

قابلیت WDR
قابلیت WDR در دوربین مداربسته WDR در دوربین مداربسته مخفف کلمه wide dynamic range است ، یعنی بازده دینامیکی بالا.این تکنولوژی در دوربین مداربسته برای زمانی موثر است که سوژه در حال فیلم گرفتن و عکس برداری توسط دوربین، در محیط کم نور واقع شده باشد و فضای اطراف آن بسیار روشن باشد در این صورت وقتی بخشی از عکس روشن و بخشی تاریک باشد جزئیات در آن به راحتی قابل مشاهده نمی باشد، به همین دلیل وجود تکنولوژی wdr در دوربین ها باعث می شود با ایجاد تعادل نور در محیط جزئیات بهتر دیده شود.
wdr از همچنین محیط های دو فرم عکس میگیرد ،اولین فریم را با سرعت شاتر بالا میگیرد تا جزئیات در فضای پر نور دیده شود و دومین فریم را با سرعت شاتر پایین می گیرد تا جزئیات در فضای کم نور و تاریک دیده شود از ترکیب این دو فریم توسط پردازشگر نور یکنواخت از محیط ثبت می شود.
استفاده از مکانیزم WDR تا حد زیادی مشکل اختلاف سطح نور (ضد نور) را حل میکند اما عیب هایی نیز دارد مانند:
• نویز موجود در قسمت های مختلف تصویر ممکن است متفاوت باشد. مخصوصا در قسمت های تیره تصویر معمولا نویز بیشتر است.
• ممکن است سطح روشنایی قسمت هایی که بین دو سطح با روشنایی مختلف قرار دارند متفاوت باشد.
• ممکن است زنده بودن رنگ ها به شدت کاهش یابد.
DBواحد اندازهگیری WDR است. یک WDR بالا مانند 120DB، دوربین مدار بسته را قادر میسازد عکسهایی با تناسب سطح روشنایی بهتری بگیرد.

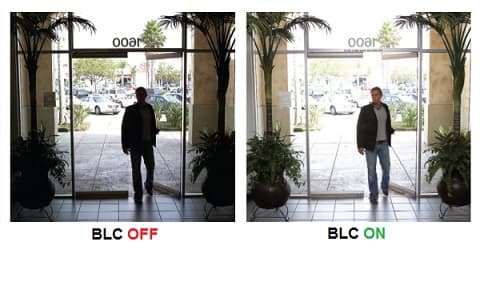

BLC در دوربین مداربسته
BLC مخفف کلمه back light compensation به معنی جبران نور زمینه می باشد در واقع این قابلیت وظیفه جبران و تنظیم میزان روشنایی نقاط مختلف تصویر را بر عهده دارد. به صورتی که اشیا تاریک نیز به خوبی در تصویر دیده می شوند.این قابلیت اکثرا در مواقعی استفاده می شود که دوربین در حال تصویر برداری از در و یا پنجره ای باشد که نور زمینه و محیط بیرون باعث مات شدن تصویر داخل می شود.و به این وسیله اشیا و یا چهره های موجود در محیط داخل کاملا واضح دیده می شوند.
این اشکال به این صورت ایجاد می شود که دوربین مدار بسته میزان باز بودن Iris را برا اساس میانگین نور تصویر محاسبه می کند. زمانیکه میانگین گفته شده از مقدار معین شده فراتر رفته باشد دوربین مدار بسته با بالا بردن دریچه شاتر و کاستن از روزنه دریچه لنز میزان نور دریافتی را کاهش می دهد لذا سطوح کم نور تصاویر تیره می شوند که با بکارگیری الگوریتم BLC یا جبران سازی نور پس زمینه به مناطق ۶ گانه تقسیم می شود، که هر منطقه دارای یک ضریب وزنی است بعنوان مثال اگر منطقه مرکزی دارای ضریب مثلا ۹ باشد حتی اگر در آن نور کمی باشد عدد آن در میانگین گیری برای تنظیم دریچه لنز تعیین کننده می باشد نهایتا تصویر در بخش آن شفاف تر می شود در حالیکه تصویر در بخش های پر نور ممکن است از چنین رزولوشنی برخوردار نباشد.

HLC در دوربین مداربسته
HLC یا همان Higher Learning Commission تکنولوژی فیلتر نور زیاد است.
حتما تا به حال دیده اید پارکینگ هایی که برای ورود به آن با خودرو توسط دوربین مدار بسته از پلاک شما عکسبرداری میشود ، از شما خواسته میشود که چراغ های ماشین را خاموش کنید یا این موضوع روی تابلویی در گوشه کنار حتما نصب شده .
دلیل این امر این است که وقتی دوربین اقدام به عکسبرداری میکند و اگر چراغ اتومبیل روشن باشد نور مازاد تصویر باعث میشود تصویر مخدوش شده و پلاک ماشین ناخوانا باشد و چیزی مشخص نشود. البته معمولا این اتفاق در تاریکی شب بیشتر به چشم میخورد . این دوربین ها از فناوری HLC محرومند .
قابلیت HLC باعث حذف نور مستقیم ایست که از منشاء های مختلف نوری مانند نور چراغ ماشین یا نور لامپ که مستقیم در دوربین مداربسته می تابد به این قابلیت کمک شایانی به وضوح تصاویر کرده و مشکلات بسیاری از مصرف کنندگان را حل کرده است .یکی دیگر از خواص این قابلیت این است که با افزایش کیفیت توانیی پلاک خوانی را پیدا کرده که بسیار پر کاربرد می باشد. خوانایی پلاک یکی از ویژگی های تقریبا هر کس از دوربین های امنیتی انتظار دارد و در پارکینگ و نقاط ورودی که خواندن پلاک ماشین اهمیت دارد قرار میدند.
با نوع HLC-ارائه شده در اکثر دوربین های امنیتی این روزها ممکن است به کاهش تابش نور خیره کننده در فیلم رو به رو شویم و با مشاهده پلاک ماشین در حال حرکت اهسته هم مواجه شویم.کنترل های نرخ شاتر را با این قابلیت در اختیار داریم.اگر میخواهید که پلاک ماشین ها را در سرعت بالا مشاهده کنید باید از دوربین های مخصوص پلاک خانی استفاده کرد.
قابلیت تشخیص نفوذ یا Intrusion Detection
یکی از قابلیت هایی که در سیستم هوشمند دورینهای IP پشتیبانی میشود، تشخیص نفوذ یا همان Intrusion detection است. با استفاده از این قابلیت کاربر میتواند محدودهای را در تصویر مشخص کند. وقتی جسمی وارد این محدوده شود، هشدار فعال خواهد شد.
کاربر میتواند در قسمت Threshold مدت زمان را تعیین کند. منظور از این زمان(واحد ثانیه) زمانی است که پس از ورود جسم به محدوده باید سپری شود تا هشدار فعال گردد.
میزان حساسیت (Sensitivity) اندازهی جسم را تعریف میکند. هرچه حساسیت بالاتر باشد، ورود کوچکترین اجسام هم باعث فعالیت هشدارها خواهد شد. با تنظیم میزان حساسیت میتوان هشدارهای بیموردی را کاهش داد که نتیجه ورود اجسام کوچک و غیرضروری هستند.
برای جبران خطاهایی که ممکن است در تنظیمات Sensitivity به وجود بیاید، کاربر میتواند نسبت فضای اشغال شده توسط جسم متحرک به فضای محدودی مورد نظر را تعیین کند. در این حالت مثلا اگر Percentage را ۵۰% در نظر گرفته باشیم، هشدارها زمانی فعال میشوند که جسم ۵۰% از فضای محدودهی مشخص شده را اشغال کند.

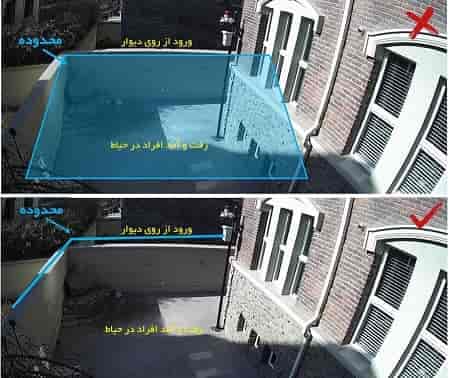

Line Crossing و Intrusion Detection
اگر دوربین در فضای داخلی ساختمان نصب شود، ارتفاع نصب چندان زیاد نخواهد بود. در نتیجه سوژهها و اجسام در تصویر بسیار بزرگ دیده خواهند شد. بنابراین تنظیم و استفاده از تشخیص نفوذ (Intrusion detection) کارآمدتر از عبور از خط (Line Crossing) خواهد بود.
اگر نظارت و کنترل محلی شبیه حیاط خانه، مدرسه، وغیره را بر عهده دارید، که میخواهید هشدارها زمانی فعال شود که کسی از روی دیوار وارد خانه میشود، استفاده از قابلیت تشخیص نفوذ (Intrusion Detection) کارآمد نخواهد بود. شما میخواهید گذر افراد از روی دیوار مشخص شود، اما همانطور که در تصویر مشاهده میکنید، اگر از قابلیت تشخیص نفوذ Intrusion Detection استفاده کنید ممکن است رفت و آمد افراد در داخل حیاط یا محوطهی مورد نظر هم باعث فعالیت هشدارها شوند. برای جلوگیری از این وضعیت و بهره مندی بهتر از دوربین و امکانات آن، پیشنهاد میشود از قابلیت عبور از خط Line Crossing استفاده کنید.

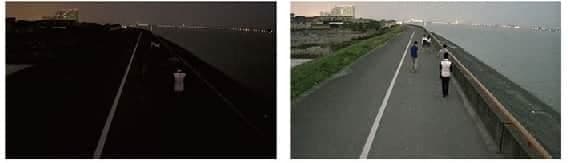

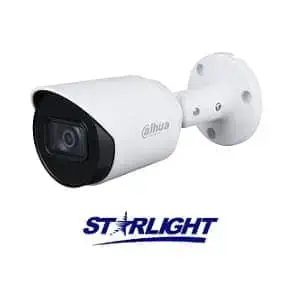

Starlight
شما ممکن است دیده باشید که دوربین های CCTV بیشتری در بازار موجود است که فناوری Starlight را یکی از ویژگی های کلیدی اصلی خود می دانند، اما این فناوری چیست و چگونه باید بر تصمیم خرید شما تأثیر بگذارد؟
به طور خلاصه، تکنولوژی Starlight در دوربین های دوربین مدار بسته دوربین را قادر می سازد تا یک تصویر رنگی را در شرایط کم نور در اختیار شما قرار دهد. این به این معنی است که در اوایل شب هنگامی که خورشید شروع به تنظیم یک دوربین مدار بسته Starlight می کند، هنوز یک تصویر رنگی تولید می کند در حالی که دوربین های IR آن مادون قرمز را روشن کرده و تصاویری از دید در شب با نور سفید را تولید می کنند. حتی با نور محیطی بسیار کم (مانند نور از ستارگان) هنوز دوربین کامپوزیت Starlight قادر به تولید یک تصویر رنگی کامل است.
دوربین مدار بسته با تکنولوژی استارلایت دارای حساسیت نور بسیار عالی است، که در نتیجه توانایی ضبط تصاویر با کیفیت بالا را در شرایطی با کم نور در دسترس قرار می دهد. به عنوان مثال، در مورد دوربین مداربسته بوش این کمپانی ادعا کرده که تصاویر تک رنگ بسیار دقیق 1080p را در نور کم با 0.000275 lux و توانایی تشخیص جزئیات با وضوح بالا با نرخ فریم بالا 30 فریم در ثانیه را دارد.

تکنولوژی DNR در دوربین مداربسته
توسعه دوربین مداربسته در سالهای اخیر با پیشرفت تکنولوژی، به یک صنعت رکوردینگ و نظارت پیشرفته تبدیل شده است. این تکنولوژیها به ما امکان میدهند تا به طور مؤثری بر امنیت و نظارت بر محیطهای مختلف از جمله خانهها، شرکتها و فضاهای عمومی تأثیر بگذاریم. یکی از تکنولوژیهایی که در دوربین مداربسته استفاده میشود، تکنولوژی DNR (Digital Noise Reduction) است.
در واقع، نویز دیجیتال به محیطهایی اطلاق میشود که به صورت غیرمطلوب تصاویری با کیفیت پایین را تولید میکنند. این نویز میتواند به دلیل شدت نور ضعیف، حرارت بالا، سیگنال ضعیف یا دیگر عواملی که تأثیر بر دوربین دارند، ایجاد شود. هنگام استفاده از روشهای سنتی برای کاهش نویز، تصاویر پر از پیکسلهای متلاشی و نامشخص میشوند که باعث کاهش شفافیت و وضوح تصویر میشود.
از طرفی، تکنولوژی DNR به ما این امکان را میدهد تا از روشهای اجتناب از نویز دیجیتال استفاده کنیم و تصاویر با کیفیت و واقعی تر تولید کنیم. این تکنولوژی به صورت دقیق نویز را از تصاویر حذف کرده و باعث کاهش تأثیر نویز بر کیفیت تصویر میشود. به عبارتی دیگر، با استفاده از DNR، تصاویر پر از پیکسلهای مشخص و با جزئیات واضحتر ارائه میشوند.
تکنولوژی DNR در دوربینهای مداربسته توسط الگوریتمهای پردازش تصویر و فیلترهای دیجیتالی اجرا میشود. این الگوریتمها میتوانند بر اساس الگوها و روشهای محاسباتی مبتنی بر کیفیت تصویر، تشخیص و حذف نویز را انجام دهند.
بنابراین، استفاده از تکنولوژی DNR در دوربینهای مداربسته به ما این امکان را میدهد تا تصاویر بهتری با کیفیت و رنگهای واقع بینانه را برای نظارت و رکوردینگ فراهم کنیم. این به ما اجازه میدهد تا با تشخیص صحیحتر وضوح تصاویر و به دست آوردن اطلاعات دقیقتری، به صورت مؤثری در امنیت محیطها نقش بگیریم.
در نتیجه، تکنولوژی DNR در دوربینهای مداربسته یکی از تکنولوژیهای مهم است که به ما کمک میکند تا تصاویر با کیفیت و شفاف تری را ضبط و نظارت کنیم و در نتیجه امنیت محیطها را افزایش دهیم.

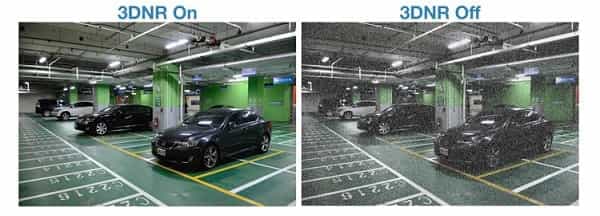

3D DNR چیست؟
3D DNR تکنولوژی DNR سنتی را یک مرحله فراتر میبرد. نه تنها 3D DNR روش سنتی کاهش نویز فریم به فریم را انجام میدهد، بلکه کاهش نویز نقطهای را هم انجام میدهد.
کاهش نویز نقطهای هر پیکسل را با پیکسل کناریش مقایسه میکند و نویزهای ناخواسته پیدا شده داخل فریم را ازبین میبرد. این تکنولوژی کل تصویر را پردازش کرده و عکسی باکیفیت و واضح را ارائه میدهد.
نوشتهشده در آگوست 22, 2017 توسط admin
تکنولوژی DNR در دوربین های مداربسته پاناسونیک(Panasonic)
نورپردازی دوربین های مداربسته پاناسونیک در گذشته نه چندان دور، از اهمیت زیادی برخوردار بود و با ورود پروژکتور های مادون قرمز ، و یا دوربین هایی که دارای ” ال ای دی ” مادون قرمز بودند ، این مشکل تا حدودی حل شد .
اما تصاویری که در شب توسط دوربین های مداربسته پاناسونیک روی مانیتور نمایش داده می شد ، معمولا همراه با برفک هایی بود و از طرفی تصویر کیفیت و شفاویت مورد نیاز را نداشت .
این مساله باعث می شد که تا حدود ۳۰ درصد از کارائی دوربین مداربسته پاناسونیک از بین برود و از طرفی روشن کردن محیط در بعضی از مکان ها به دلایل حفاظتی همیشه مقدور نیست و یا بسیار هزینه بر است .
پس مشکل نویز تصاویر چگونه باید برطرف می شد؟
پس از مدت ها تحقیق ، توسط تولید کنندگان بزرگ در سراسر دنیا ، بالاخره دوربین های پاناسونیک با تکنولوژی DNR = Digital Noise Reduction یا همان ، کاهنده نویز به صورت دیجیتالی به بازار عرضه شد .
این دوربین ها ، با استفاده از فیلتر هایی نویز های تصویر را حذف می کنند و کیفیت و شفافیت تصاویر به حد مطلوب می رسد .
یک تکنولوژی دیجیتال در دوربین های مداربسته پاناسونیک که همانطور که از نام آن مشخص است وظیفه کاهش نویز در تصویر را برعهده دارد. نویز تصویر دوربین های مداربسته انواع متفاوتی دارد. اما رایج ترین آن نویز مربوط به کم بودن نور محیط بوده که خود را به صورت نقطه های کوچک در تصویر نشان می دهد. مکانیزم DNR با شناسایی دیجیتالی این نویز ، در کاهش آن تاثیر گذار می باشد.
توجه نمایید اگر نویز از نوع مغناطیسی ، که معمولا خود را به صورت موج هایی در تصویر نشان می دهد باشد ، تکنولوژی DNR تاثیری در حذف و کاهش آن نخواهد داشت.
همانطور که می دانید ، در طراحی سیستم های مداربسته پاناسونیک باید قیمت قطعات شامل دوربین های مداربسته پاناسونیک و ذخیره ساز ها و …را هم در نظر داشته باشید . ممکن است هزینه یک دوربین با قابلیت دی ان آر کمی در ابتدا بالاتر از یک دوربین معمولی به نظر برسد ، اما هزینه برق مصرفی برای روشن کردن محیط یک پارکینگ ، یا هزینه یک پروژکتور مادون قرمز را هم اگر به هزینه یک دوربین معمولی اضافه نمایید ، متوجه خواهید شد که پس از مدتی ، هزینه های شما بیشتر از حالی خواهد شد که از ایتدا دوربینی با تکنولوژی DNR در پروژه استفاده می کردید .امروزه این تکنولوژی هم در دوربین های آنالوگ و هم دوربین های تحت شبکه موجود می باشد .
مزایای DNR در دوربین های مداربسته پاناسونیک
۱.سیگنال واضح تر
۲.تصویر چشم نواز تر
۳.قابلیت تمایز حرکت واقعی و نویز تصویر
ابتدا DNR یک سیگنال واضح تر ،تا حدود ۷۰% ذخیره در فضای دیسک را ارائه می دهد، بنابراین شما امکان ذخیره سازی میزان بیشتری از تصویر را بر روی هارد خواهید داشت.
سپس دوربین های مجهز به تکنولوژی DNR پاناسونیک ، تصویر چشم نوازتری را ارائه داده و بدین ترتیب تشخیص ابهامات را آسان تر می کنند.
در آخر، تکنولوژی DNR ، تمایز میان حرکت درست و نویز تصویر را برای شما آسان تر کرده و به DVR این امکان را می دهد که در تشخیص حرکت-مخصوصا در شرایط نور کم ، موثر تر عمل کند.
DNR چگونه عمل می کند ؟
طریقه ی عملکرد آن ها در کاهش نویز دوربین مدار بسته پاناسونیک این گونه است که ابتدا سیگنال دریافتی با ۷۰% وضوح دریافت می شود این سیگنال در هارد دستگاه ضبط می شود بدین ترتیب شما بخش اعظمی از تصویر را بدون نویز خواهید داشت.مرحله ی بعدی مرحله ی بسیار جالبی است که مربوط می شود به چشم نوازی تصویر که در آن دوربین های پاناسونیکی که به تکنیک DVRR مجهز هستند تصویر زیباتری را ارائه می دهند و در کل شما در مشاهده ی تصاویر نقاط تیره و تاری نخواهید داشت و تشخیص تصویر برای شما به راحتی امکان پذیر خواهد بود. و در قسمت آخر می توان این را افزود که این تکنولوژی قادر است با همین وجه تمایز میان حرکت درست و نویز های احتمالی در تشخیص حرکت به خوبی عمل کند.

تکنولوژی HD-SDI چیست؟
از نقطه نظر فنی، HD-SDI شامل استاندارد SMPTE 292M می باشد که بر اساس آن تصاویر HD خام (بدون فشرده سازی و از دست رفتن کیفیت) تا حجم 1.485 گیگابیت بر ثانیه، توسط کابل تصویر (کواکسال) منتقل می شوند.فلسفه پیدایش این فناوری، ضبط و انتقال تصاویر HD برای شبکه های تلویزیونی خصوصی در اواخر دهه 80 و دهه 90 میلادی بود و هم اکنون نیز در بسیاری از شبکه های تلویزیونی حتی صدا و سیمای کشورمان کاربرد دارد.
طی چند سال اخیر که لزوم ضبط و انتقال تصاویر باکیفیت در سیستم های نظارت تصویری بیش از پیش احساس می شد، کمپانی ها بمنظور استفاده از تصاویر HD، به ساخت و ارائه دوربین های تحت شبکه روی آوردند.اما مشکل نبود پهنای باند مناسب و خصوصا مشکلات و پیچیدگی های نصب و راهبری سیستم های تحت شبکه، کمپانی ها را به استفاده از فناوری HDSDI در سیستم های مداربسته سوق داد.
به این ترتیب امکان برداشت، ضبط و ارسال تصاویر HD و Full HD در بستر کم هزینه کواکسال (کواکسیال)، با کمترین پیچیدگی میسر شد.

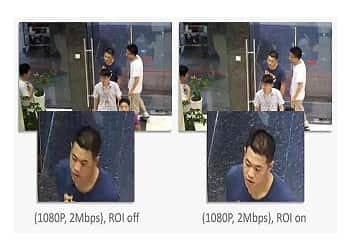

فناوری ROI در دوربین مداربسته
فناوری رمزگذاری Region of Interest یا به اختصار ROI برای حل این مسئله و ارائه بالاترین کیفیت تصویر در مناطق موردنظر و در عین حال کاهش کیفیت نقاط تکراری و غیرضروری در تصاویر ابداع گردیده است.
تکنولوژی ROI تضمین می کند که اطلاعات مهم از بین نرفته، و می تواند به طور موثری عمل فشرده سازی داده ها را انجام دهد، و مشکلات ناشی از میزان فشرده سازی و کیفیت تصویر را حل کند.
دوربین مداربسته در طول روند فشرده سازی و برای کاهش bitrate بخشی از اطلاعات تصویر را از دست می دهد. در واقع بخش های مختلفی از تصویر ممکن است براثر فشرده سازی جزئیات از بین برود. ROI این امکان را به شما می دهد که منطقه ای که برای شما از اهمیت بیشتری برخوردار است را انتخاب کنید تا این منطقه را کمتر فشرده کند و کیفیت تصویر در این بخش حفظ شود. از طریق این مکانیزم می توان بدون نیاز به افزایش بیش از حد رزولوشن، تصویر مناسبی در مناطق حساس داشت.
DYNAMIC TRACKING (ردیابی پویا)
در این قابلیت ابتدا باید تنظیمات مربوط به عملکرد تشخیص چهره به همراه قابلیت dynamic analysis فعال نمائید، سپس به صفحه تنظیمات ROI رفته و عملکرد ROI را فعال کنید. سطح رمزگذاری ROI از 1-6، قابل تنظیم است.
اگر از دوربین های مداربسته شرکت Hikvision در مکان مورد نظر خود استفاده می نمائید شایان ذکر است که این شرکت دست به ادغام کد گذاری ROI با تکنولوژی هایی همچون تجزیه و تحلیل هوشمند(VCA)، تشخیص چهره نموده است که این کار منجر به ارائه محصولات ویدئویی با کیفیت بالا می گردد. این شرکت به عنوان یکی از اولین تولیدکنندگان دوربین مداربسته که از استاندارد فشرده سازی H.264 / AVC استفاده می نماید، بهترین عملکرد کدگذاری ROI را در مقایسه با همان محصولات از سایر برندهای تولید کننده ارائه می کند.
FIXED REGION(منطقه ثابت) برای فعال نمودن عملکرد ROI برای مناطق ثابت می توانید به صفحه تنظیمات ROI در دوربین مداربسته بروید. در این قابلیت امکان فعال نمودن ROI برای 4 منطقه مختلف در تصویر میسر است. سطح رمزگذاری ROI از 1-6، قابل تنظیم است. معایب فرمت H.264 تنظیمات دشوار این فرمت کیفیت جریان و نرخ فریم

قابلیت AWB در دوربین مداربسته
یکی از عواملی که در تصاویر ارائه شده توسط دوربین های مداربسته اهمیت ویژه ای دارد توانایی و نحوه ارائه رنگ ها و کیفیت آنهاست. هرچه رنگ ها زنده تر و واقعی تر به نظر برسند نشان دهنده کیفیت بالای دوربین شماست. در این راستا تولیدکنندگان دوربین های مداربسته دست به ابداع فناوری هایی برای تنظیم نور سفید در تصاویر زده اند که AWB یکی از آنهاست و در ادامه به معرفی آن می پردازیم.
همانطور که می دانیم چشم انسان دارای قابلیت های شگفت انگیزی است. برای مثال می تواند در حضور منابع نوری مختلف به خوبی با محیط تطابق پیدا کرده و عمل تجزیه و تفکیک نور سفید را انجام دهد که نتیجه آن تولید رنگ هایی زنده و طبیعی است.
تا پیش از این قابلیتی در دوربین های مداربسته وجود نداشت که قادر به تجزیه مناسب نور سفید و ارائه تصاویر با کیفیت رنگ بالا باشد و دوربین های مداربسته اغلب در تجزیه و تفکیک نور سفید دچار مشکل می شدند و حتی بعضا تصاویری با زمینه رنگی سبز، نارنجی و آبی ارائه می دادند. به خصوص اگر تصویر تحت تاثیر یک رنگ غالب بوده باشد و یا اینکه هیچگونه نور سفیدی با منبع طبیعی وجود نداشته باشد. بنابراین با الگو قرار دادن این قابلیت در چشم انسان قابلیتی با نام AWB ابداع گردید.
AWB Function (Balance White Balance) این ویژگی سبب تطابق رنگ های زمینه در تصویر با نور موجود در محیط می گردد. در نتیجه رنگ سفید و سایر رنگ ها تا حدود زیادی به صورت طبیعی جلوه می کنند.
AWB یک ویژگی در دوربین های مدار بسته است که طی آن بالانس رنگ سفید در حضور منابع نوری مختلف تنظیم شده و رنگ های غیر طبیعی و غیر واقعی از تصویر حذف می گردند.
بسیاری از دوربین های مداربسته در بالانس رنگ سفید در تصویر اغلب دچار اشتباه می گردند، علی الخصوص اگر تصویر با یک رنگ غالب احاطه شده باشد و یا اینکه هیچ نور سفیدی با منبع طبیعی در محیط وجود نداشته باشد. در نتیجه منجر به ایجاد رنگ های غیر طبیعی و غیر واقعی در تصویر می گردد.
چشم انسان به طور طبیعی این توانایی را دارد که در منابع نوری مختلف با محیط خودش را تطابق داده و بالانس نور سفید را تنظیم نماید. اما دوربین های مداربسته این توانایی را ندارند و اغلب در تشخیص گرید رنگ سفید دچار مشکل می شوند و در بسیاری از مواقع نیز آن را در غالب رنگ های دیگر اعم از سبز، نارنجی و آبی نمایش می دهند.

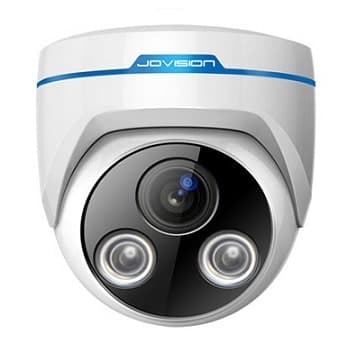

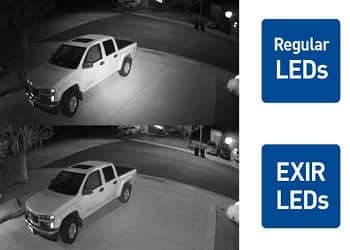

تکنولوژی Exir در دوربین مدار بسته
EXIR تکنولوژی جدید ارائه شده از کمپانی هایک ویژن است که توانسته تحول بزرگی در دوربینهای دید در شب ایجاد کندEXIR نسل جدید IR ها است که توانسته نقاط ضعف دید در شب IR موجود در بازار را رفع کند.
ابتدا بهتر است کمی در مورد نقش IR ها در دوربینهای مداربسته توضیح دهیم :
دوربینها برای نمایش تصویر در شب نیاز به نور مصنوعی دارند که برای رفع کمبود نور در ساخت دوربینها از LED با تکنولوژی infrared(IR) استفاده میشود که معمولاً نسبت به فضای مورد نیاز و استاندارد مدلهای مختلف دوربین تعداد معینی LED IR در اطراف لنز به کار گرفته میشود تا با پراکنده کردن نور مادون قرمز بتواند امکان تصویر برداری را برای دوربین فراهم آورد.
نحوه انتشار نور IR در دوربین های مداربسته قدیمی به نحوی است که منجر به ایجاد یک الگوی دایره ای شکل از نور بر روی تصویر می شود و روشنایی بیشتر در مرکز تصویر متمرکز است.
از ویژگیهای مهم EXIR ها میتوان به موارد زیر اشاره کرد :
کاهش بسیار زیاد نویز های تصویر : استفاده از LED های مستطیلی OLSON SMD LED شکل امکان پخش نور متناسب با اندازه معمول صفحه نمایش (۴:۳ و یا ۱۶:۹) را می دهد و در نتیجه سبب کاهش نویز تصویر در شب و کاهش آلودگی نوری (Light Pollution) میشود.
وضوح دید در شب تا ۸۰ متر : در مقایسه با شدت انتشار نور ۷۵۰mV در مدلهای قدیمی، مدلهای مجهز به فناوری EXiR امکان انتشار نور با شدت ۱۰۵۰mV را دارا میباشند. این امر سبب بهرهمندی از نور مادون قرمز قویتر و در نتیجه دامنه دید بیشتر میشود.
نور یکنواخت در تمام محیط : فناوری EXiR هایک ویژن امکان بهرهمندی از روشنایی یکنواخت در تمام تصویر را فراهم نموده و در نتیجه مشکلات معمول لنزهای LED قدیمی از جمله روشنایی زیاد در مرکز تصویر و فضاهای تاریک و تیره در گوشههای تصویر وجود ندارد.
طول عمر بالای سری LED SMD OLSON نسبت به IR های موجود در بازار : استفاده ازOLSON SMD LED های شرکت اسرام آلمان و همچنین استفاده از منبع نوری مناسب باعث افزایش طول عمر این LED ها نسبت به LED های معمولی شده است. با به کارگیری فیلمهای نازک بسیار پیشرفته و جدیدترین فناوری انتشار نور در این دوربینها شاهد افزایش کارایی این LED ها تا ۳۰% نسبت به LED های قدیمی میباشیم.
مزایای دوربین های Exir نسبت به دوربین های قدیمی IR
1. عدم انعکاس نور IR
با وجود LED های IR که به صورت جداگانه در ساختار دوربین های EXIR تعبیه شده اند باعث می شود که انعکاس نور IR با لنز دوربین تداخل تداخل نداشته باشد. این موضوع مخصوصا برای دوربین های دام مشکل بزرگی محسوب می شود. کاور منحنی مانند و شیشه ای این دوربین ها باعث می شود تا نور IR به سمت لنز دوربین بازتاب داده شده و دوربین را کور کند. اما در دوربین های EXIR این گونه نیست و بخاطر ساختار ال ای دی های آن تصویر شفافی ارائه می کند.
2. پوشش دهی بهتر نور IR
در دوربین های قدیمی، نور IR به صورت یک ساختار دایره ای شکل که از ال ای دی های متعدد تابیده شده در اطراف لنز گرد آوری می شوند. این مسئله باعث می شود تا روشنایی تصویر بیش از حد در مرکز آن متمرکز شود. در حالی که گوشه های تصویر به دلیل عدم پوشش دهی مناسب نور IR روشنایی یکنواختی نخواهند داشت. همان طور که ذکر شد ساختار مستطیلی LED ها در فناوری EXIR باعث پوشش دهی کامل و مناسب روشنایی در تمامی تصویر خواهد شد.
3. مشکلات کمتر با حشرات
عنکبوت ها و دیگر حشرات به طور معمول به سمت گرمای LED های IR جذب می شوند و هرچه این نور گرمتر باشن این حشرات بیشتر جذب می شوند. این حشرات بر اثر تمایل به گرما بر روی لنز دوربین نشسته و باعث کاهش کیفیت تصویر می شوند. اما این مسئله کمتر در دوربین های EXIR دیده می شود زیرا ال ای دی های آن به صورت جداگانه از لنز قرار گرفته اند. همچنین برای مثال در مدل هایی مانند DS-2CD2342WD-I سطح کمتری برای اشغال توسط حشرات وجود دارد.

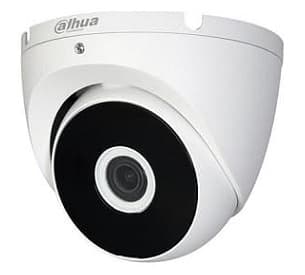

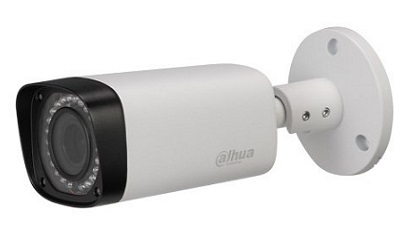

HD-CVI
دوربین مداربسته HDCVI نوعی از دوربینهای مداربسته آنالوگ است که از نظر کیفیت تصویر، قیمت و اتصال کابلی و فواصل اتصال، نسبت به سایر تکنولوژیهای دوربین مداربسته آنالوگ در جایگاه بالاتری قرار دارد.

ویژگیهای اصلی دوربین HDCVI عبارتند از:
پشتیبانی از رزولوشن اچ دی (1080p and 720p): برخورداری از این فرمت رضایت کاربران را در پی داشته است طوریکه امکان ضبط تصاویر باکیفیت اچ دی را میسر میسازد و قبلا فناوری پیشرفته تنها محدود به دوربین HD-SDI یا دوربین تحت شبکه میشد.
انتقال سیگنال تا فواصل بیشتر: دوربینهای HDCVI برای انتقال سیگنال از یک مدولاسیون جدید بهره میبرند، طوریکه در برابر تضعیف سیگنال ناشی از کابل دوربین و نویز و تداخل ناشی از سایر سیگنالهای الکترومغناطیسی، با ضریب اطمینان بیشتری عمل میکنند.
ترکیبی از سیگنالهای متعدد با یک رسانه: سیگنالهای ضروری در هر دوربین مداربستهای مانند تصویر، صدا و حتی سیگنالهای کنترل همزمان از طریق یک کابل دوربین ارسال میشوند و این امر به طورچشمگیری فرآیند استقرار امکانات جدید و کاهش هزینه کابلکشی را سادهتر کرده است. علاوه بر ارسال سیگنالهای صوتی و تصویری، دوربین HDCVI به یک کانال دوجهتی جهت ارسال فرمانهای کنترل بین تجهیزات گیرنده و فرستنده مجهز شده است و اجازه برخی عملکردها مانند کنترل دوربین چرخشی، کنترل فوکوس و ارسال آلارم را میدهد.
سازگاری با فرمت CVBS: علاوه بر پشتیبانی از فرمت اچ دی 1080p و 720p میتوان دوربینهای HDCVI را با ایجاد تغییراتی در تنظیمات آن از فرمت CVBS با رزولوشن پایینتر هم استفاده کرد، بنابراین، امکان به کارگیری تجهیزاتی که از فرمت HD پشتیبانی نمیکنند، فراهم خواهد شد.
مراحل نصب و راهاندازی دوربین مدار بسته اچ دی سی وی آی همانند سایر دوربینهای مداربسته آنالوگ قدیمی ساده و بدون ایجاد تغییر در ساختار آن صورت میگیرد. یعنی دوربین مداربسته در نقش فرستنده و تجهیزات ضبط مانند دی وی آر مابین دوربین و گیرنده قرار میگیرند.
