قیمت راهبند اتوماتیک




 الکترومکانیک   هیدرولیک   اهرمی   بولارد



در اینجا بهترین مدل های راهبند پر فروش بازار که دارای خدمات پس از فروش و گارانتی معتبر میباشند با کمترین قیمت ممکن خدمت شما معرفی میشود.در صورت نیاز به هر گونه راهنمایی لطفا با کارشناسان تیم گذر کنترل تماس بگیرید.

در ادامه این صفحه و در قسمت مطالب کاربردی , مطالب مفیدی جهت راهنمایی شما عزیزان در ضمینه انتخاب راهبند مناسب به شرح ذیل ارائه شده است:


نکات مهم خرید راهبند,تفاوت راه بند هیدرولیک با الکترومکانیک,روش نصب راهبند,روش کنترل راهبند از طریق کامپیوتر,لوپ دیتکتور,ریدر برد بلند RFID راهبند,عیب یابی راهبند,فتوسل (چشم ایمنی) آینه دار,روش نصب کلیدروش نصب کلید دستی




  به روز رسانی چهارشنبه 8 مرداد 1399




راهبند اتوماتیک b400

راهبند بتا مدل  B400

اگر به دنبال یک راه بند خودرویی خوب و قابل اعتماد هستید قطعا راهبند بتا را مد نظر داشته باشید.راهبند بتا B-400 یکی از پر فروشترین محصولات راه بند در ایران است که از جهت تردد، می تواند  اعتماد کاملی روی این محصول داشت. این راهبند از یک بوم تلسکوپی بهره می برد که می توان بوم را از 4 متر تا 6 متر افزایش داد. این مدل راهبند از سیستم الکترومکانیکی فشار فنری بهره می برد.

به همین علت سرعت بالا و پایین رفت بوم بسیار قابل قول و سریع می باشد. راهبند خودررویی بتا  بدون نیاز به سرویس و نگه داری است و روزانه تا 500 بار قابلیت باز و بسته شدن را دارد. در ضمن این مدل راهبند خودرویی به علت راندمان فوق العاده بالا و قیمت بسیار مناسب و خدمات مناسب تبدیل یه یکی از پرفروش ترین راهبندهای موجود در بازار شده است.

موتور راهبند برقی بتا سری B-400 دارای توان مصرفی 90 وات بوده که قادر است بوم 6 متری را در 6 ثانیه و تا حداکثر زاویه 90 درجه باز و بسته نماید. مدار الکترونیکی این محصول با ولتاژ 220 کار می کند که با کلاس حفاظتی IP44 قادر به تحمل برودت 20- و حرارت 50 درجه سانتیگراد می باشد. اختصارا لازم به توضيح است کلاس یا استاندارد حفاظتی يا IP به بيان ساده بيانگر ميزان مقاومت و دوام محفظه الكترونيكی يک دستگاه در برابر شرايط محيطی من جمله نفوذ رطوبت و گرد و غبار است.



موتور برقی 220 ولت
بوم 6 متری
قدرت موتور 90 وات
دارای اهرم خلاص کن
زاویه عملکرد 90 درجه
زمان عملکرد 6 ثانیه
ضمانت یک ساله

قیمت 13,900,000 تومان

راهبند LED دار بتا

راهبند 5 متری بتا با بوم LED دار


شرکت بتا با تولید راهبند های با کیفیت و با تنوع بالا،نظرمشتریان زیادی را به خود جلب نموده است.راهبند بتا LED دار مدل B 400 نیز یکی ازمحصولات این شرکت می باشد که به صورت الکترومکانیکی تولید شده است و مناسب جهت مکانهای مسکونی و تجاری می باشد.
راهبند بتا 5 متری LED دار از ولتاژ برق شهری 220 ولت استفاده میکند و توان مصرفی آن 90 وات میباشد.مدت زمانی که راهبند مدلB 400 برای یک بار باز شدن و یا یک باربسته شدن با حداکثر زاویه بازشو 90درجه نیاز دارد،6 ثانیه می باشد.ازآنجایی که این راهبند الکترومکانیکی بوده،دارای قابلیت باز بسته شدن بدون محدودیت در روز میباشد که این قابلیت،راهبند اتوماتیک بتا را مناسب برای محیط های پر تردد تجاری،اداری ومسکونی میباشد.

بارزترین ویژگی راهبند بتا B 400 بوم 5 متری قابلیت اتصال به کامپیوتر می باشد.این ویژگی کاربر را قادر می سازد تا با اتصال دستگاه به کامپیوتر کنترل راهبند را به دست بگیرد همچنین این مدل دارای قابلیت هماهنگ سازی با انواع سیستم های کنترل تردد به صورتی کارت های تردد یا دوربین های کنترل تردد را نیز دارد.سیستمهای کنترل تردد یکی از جدید ترین محصولات برای کنترل عبور و مرور خودرو ها در ساختمان ها هستند.عملکرد آنها به این صورت است که یک تگ برچسبی بر روی شیشه نصب و به دستگاه کنترلر معرفی می شود.با نزدیک شدن خودرو به ورودی ساختمان و تشخیص مجوز ورود آن،راهبند به طور خودکار باز می شود.

    دارای ولتاژ کاری AC۲۲۰V
    توان مصرفی ۹۰ وات
    ماکزیمم طول بوم راهبند  ۵متر
    ماکزیمم زاویه بازشو ۹۰ درجه
    زمان باز و بسته شدن ۶ ثانیه
    دمای کاری ℃ ۵۰ ~ ℃۲۰-
    قابلیت اتصال به کامپیوتر جهت کنترل راهبند پارکینگ





راهبند کانه گیت

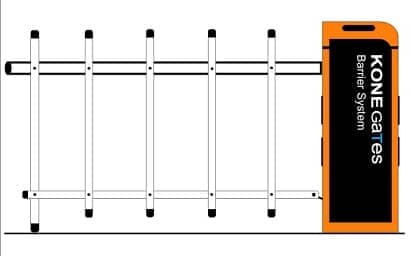

راهبند تلسکپی کانه گیت KONE GATES


راهبند کانه گیت یکی از محصولات جدید و با کیفیت بازار است که تحت لیسانس فندلاند تولید شده و با موتور 220 ولت قدرت بالایی را ایجاد میکند.بوم راهبند کانه گیت 6 متری و دارای نوار LED است,همچنین LED های روی بدنه این راهبند ظاهر زیبا و چشم نوازی دارد.

موتور برقی 220 ولت
بوم 6 متری
قدرت موتور 90 وات
دارای اهرم خلاص کن
زاویه عملکرد 90 درجه
زمان عملکرد 6 ثانیه
ضمانت 2 سال



راهبند بتا 800

راهبند بتا مدل B800


بتا یکی از بهترین شرکتهای وارد کننده سیستمهای راهبند اتوماتیک می باشد که سالهاست انواع راهبند با بوم های متنوع را وارد بازار ایران نموده است.این شرکت راهبند هایی با بومهای ثابت 5 و 6 متری و یا با بومهای تاشونده 90 و 180 عرضه کرده است.بدنه اصلی راهبند B-800 بتا نسبت به مدل های قبلی یک مقدار بلند تر و عریض تر شده است و در ظاهر شباهت زیادی به برند های مطرح ایتالیایی پیدا کرده است.این راهبند دارای بوم 5 متری LED دار میباشد.هنگامی که بوم راهبند بالا است LED ان سبز و هنگامی که پایین است قرمز میباشد.


ولتاژ ورودی 220V/AC-50Hz
توان مصرفی90 وات
دور موتور 2800 دور در دقیقه
بوم 5 متری LED دار
ماکزیمم طول بوم 5 متر
زمان باز و بسته شدن 6 ثانیه
ماکزیمم زاویه بازشو 90 درجه
دارای سیستم خلاص کن دستی (به منظور استفاده در مواقع قطع برق)
دارای مرکز کنترل پیشرفته به همراه لیمیت سوییچ به منظور تعیین موقعیت راهبند
قابلیت نصب با سیستم پلاک خوان
تناوب کاری 100 بار متوالی



قیمت14,220,000 تومان

راهبند بتا 300

راه بند بتا 300 (دولوکس)


راهبند بتا 300 یا دولوکس مدل لوکس شرکت بتا میباشد.این راهبند 220 ولت و الکتروموتور است و ظاهر زیبایی نسبت به مدل 400 این شرکت دارد.راهبند اتوماتیک بتا 300 دارای بازوی 5 متری است ودرکنار بدنه راهبند 2 ردیف LED  ودر بالای راهبند نیز فلاشر وجود دارد.

این مدل بهینه شده مدل 400 است و گیربکس و مدارفرمان ان به روز تر شده.راهبند بتا 300 قابلیت نصب هر گونه سیستم اتوماتیک RFID را دارد و مدارفرمان ان تمام قابلیت های روز را داراست.
در این راهبند از دو جفت میکروسوییج برای کنترل بیشتر دستگاه استفاده شده است.این راهبند که بازشوی 90 درجه دارد، تنها به 6 ثانیه زمان برای باز شدن کامل احتیاج دارد.موتور بتا 300 ماندن 400 90 وات است.

ولتاژ کاری : 220VAC
توان مصرفی: 90 وات
ماکزیمم طول بوم راهبند 5 متر
ماکزیمم زاویه بازشو  90 درجه
زمان باز و بسته شدن  6 ثانیه
دمای کاری ℃ 50~ ℃20-
قیمت 15,430,000 تومان


راهبند فراز سیمارن

راهبند سیماران مدل فراز 6 متر


راهبند سیماران مدل فراز بسیار شبیه به راهبند مدل پارک پروتکو می باشد. این راهبند دارای بوم تلسکوپی است که می توان آن را به اندازه 4 تا 6 متر و بنا به ضرورت تنظیم کرد. و موتور آن قادر است این بوم ها را در 6  ثانیه باز یا بسته نماید.

سیستم کارکرد این راهبند سیماران به صورت الکترومکانیک انجام می گیرد و همین موضوع می تواند دلیل اصلی قیمت پایین تر این محصول نسبت به راهبندهای هیدرولیکی باشد. راهبند فراز سیماران با حرکت آرام و بی صدای بوم و همین طور امکان کنترل از راه دور به وسیله ریموت، می تواند گزینه ای مناسب برای خرید باشد. شما می توانید تا 200 ریموت را برای این راهبند تعریف و شناسایی کنید، همینطور امکان حذف این ریموت ها نیز به سادگی امکان پذیر است. حرکت بوم این راهبند سیماران تنها 3-6 ثانیه به طول می انجامد. قدرت موتور این راهبند 90W و گشتاور چرخش موتور آن 2800 دور در دقیقه است. همچنین به واسطه دارا بودن سیستم خلاص کن می توان از این راهبند در مواقع قطعی برق نیز استفاده کرد.



موتور 220 ولت
زاویه عملکرد 90 درجه
بوم 6 متری
قدرت موتور 90 وات
زمان عملکرد 6 ثانیه
دارای اهرم خلاص کن
ضمانت 30 ماهه

قیمت 12,700,000 تومان




راهبند زومر 6010

راهبند زومر 6010


راهبند زومر دارای بدنه ای از جنس استیل و بومی به طول 6 متر می باشد.این محصول با یک کیفیت ثابت به سراسر جهان صادر میشود پس مناسب برای تمامی شرایط آب و هوایی میباشد. اندازه بدنه راهبند اتوماتیک زومر ASB-6010 بدون بوم 250×350×1080 میلی متر و وزن بدنه حدودا 60 کیلوگرم است. همچنین این راهبند در دمای 20- تا 60+ درجه سانتی گراد به خوبی عمل می کند.
میزان مصرف برق آن در حالت کارکرد 80w بوده که در حالت استندبای حداکثر به 2W می رسد.

قابلیت استفاده تا 300 مرتبه در روز (تردد بالا)
مناسب برای اماکن مسکونی و تجاری
راهبند بوم (جاده ای)
دارای بوم 6 متری با قابلیت کاهش اندازه بوم تا 1.5 متر
قابلیت بازشو به راست یا چپ
جریان برق مصرفی 24 ولت
دارای سیستم تشخیص مانع خودکار
IP44
قیمت 14,100,000 تومان


راهبند زومر المان

راه بند برقی زومر مدل 6010A


راهبند 6010A زومر یکی از محصولات کنترل تردد شرکت زومر آلمان است که قابل استفاده برای اماکن مسکونی و تجاری است. این راهبند جاده ای زومر دارای بدنه ای از جنس استیل و بومی به طول 6 متر می باشد. همچنین شما می توانید از ریموت برای به حرکت درآوردن راهبند 6010 زومر استفاده کنید. با استفاده از این راهبند کنترل تردد از ساختمان به سادگی صورت می گیرد. با فشردن ریموت توسط کاربر یا واحد نگهبانی، بوم به بالا حرکت کرده و مسیر ورود باز می گردد. وجود اجزای سازنده مقاوم و باکیفیت، طول عمر این راهبند Sommer را افزایش می دهد.

یکی از متداول ترین نوع راهبندهای پارکینگی ،  راهبند زومر ASB-6010A است که بیشترین استفاده از آن میشود. در این نوع راهبند دارای یک بوم تلسکوبی که طول آن میتواند از 1.5 متر تا 6 متر است (بستگی به بزرگی یا کوچکی محل متغییر است) . استهلاک این راهبند پایین است و از قابلیت های آن میتوان به سرعت عملکرد ، قابیت نصب تابلو و چراغ چشمک زن نام برد . این راه بند جاده ای زومر دارای ال ای دی روشنایی بر روی بوم 6 متری خود است تا در طول شب مسیر حرکت این بوم برای کاربران مشخص شده باشد. وزن بدنه این راهبند حدودا 40 کیلوگرم است و قادر است در دمای 20- تا 60+ درجه سانتی گراد به خوبی عمل کند. کارکرد این راهبند با برق AC 230 V, 50/60 Hz بوده و قدرت آن 80W, DC 24V می باشد.



دارای فلشر بر روی بدنه موتور
کاملا ضد آب و رطوبت و گرد غبار
دارای ال ای دی بر روی بوم برای دید در شب
قابلیت استفاده تا 300 مرتبه در روز
دارای بوم 6 متری
با قابلیت کاهش اندازه بوم
جریان برق مصرفی 24 ولت
دو سال ضمانت


قیمت 13,700,000 تومان



راهبند v2-گیت وی تو

راهبند و گیت خودرویی V2 مدل NIUBA 4




راهبند وی تو V2 Niuba4 یکی دیگر از سری محصولات راهبند های وی تو میباشد که در سراسر دنیا با یک کیفیت ثابت عرضه شده است. از مهمترین شاخصه های راهبند های وی تو باید به کیفیت بالا ، قدرت بی نظیر ، تردد نامحدود در شبانه روز ، کاملا ضد آب بودن این محصول ایتالیای اشاره داشت .راهبند وی تو V2 Niuba 4 با استفاده از برق 220 شهری کار میکند و از لحاظ طراحی راهبند وی تو نوبا دارای بدنه کاملا ضد آب و گرد غبار است تا در تمامی شرایط اقلیمی توانایی نصب و کارکرد قابل قبولی را اشته باشد. راهبند وی تو V2 Niuba 4 دارای بوم 4 متری میباشد.

در راهبند Niuba 4ماکزیمم زاویه بازشو بوم 90 درجه است و از کلاس حفاظتی آی پی ip44 استفاده میکند. در بین تولید کنندگان راهبند بتا با بوم 4 متری دارای ظاهری ساده و زیبا میباشد که از دو رنگ سفید و قرمز روشن در طراحی آن استفاده شده است. این انتخاب رنگ به خاطر دیدی بهتر برای استفاده در شب میباشد تا بوم راهبند وی تو بر اثر تابش نور خودرو ها  به صورت شب رنگ عمل کند.


ولتاژجک یا موتور  220ولت
حداکثرطول تیرک   6متر
سرعت بازشدن   6ثانیه
نوع راهبند  الکترومکانیکی
قابلیت نصب سیستمهای کنترلی
گارانتی 24 ماهه
ساخت ایتالیا



قیمت 16,500,000 تومان



راهبند بارزانته
راهبند بارزانته BARZANTE

راهبند بارزانته با بوم تلسکوپی 4 تا 6 متر، زمان باز یا بسته شدن 6 ثانیه، با قابلیت نصب فلاشر و چشمی فتوسل، مناسب برای انواع تردد ورودی پارکینگ و اماکن عمومی


قیمت 11,000,000 تومان


راهبند اتوماتیک فک 615


راهبند اتوماتیک(هیدرولیک) فک مدل 615


راهبند هیدرولیک FAAC 615 محصول تولیدی FAAC ایتالیا که یک سیستم هیدرولیک است و از کیفیت و قدرت خوبی در کنار گارانتی بلند مدت برخوردار می باشد. راهبند فک 615 دارای سیستم هیدرولیک و مناسب برای مکان های پر تردد می باشد. مدار فرمان راهبند 615 فک، مدار فرمان مدل 615 BPR فک می باشد. سامانه محرکه این راهبند متشکل از یک بلوک هیدروپمپ (پمپ روغن) تانک روغن هیدرولیک وشیر های مربوطه که به صورت کاملاً آبندی شده و متمرکز طراحی شده اند و همچنین یک عدد بازوی هیدرولیک می باشد که به دلیل استفاده دقیق و کارشناسی شده از سیستم هیدرولیک این محصول را کاملاً برتر و متمایز از سایر راهبند های موجود در بازار کرده است.
سرعت حرکت بوم در راهبند اتوماتیک فک 615 در اندازه ی 2 متری 3 ثانیه و در اندازه ی 4 متری 8 ثانیه می باشد که در ابتدا و انتهای به آهستگی حرکت می کند و در آخر نیز بوم به آرامی می ایستد. این مورد نیز به دلیل وجود برد کنترل قوی در راهبند فک می باشد. همچنین امکان نصب فنس تا 3 متر بر روی بوم نیز وجود دارد.


طول بازو (بوم) راهبند هیدرولیک اهرمی فک 615 ، 5 متر است و سرعت حرکت بازو برای باز شدن کامل در 6 ثانیه انجام میگیرد. عملکرد سیستم راهبند فک 615 هیدرولیکی میباشد و دارای قدرت بسیار بالایی است. ولتاژ ورودی موتور راهبند220 ولت میباشد و توانایی یا قابلیت نصب برق اضطراری را دارد تا در زمان قطع شدن برق نیز بتواند به کار خود ادامه دهد.

ولتاژ ورودی 220
سرعت باز کامل شدن 5 ثانیه
دارای ترمز در ابتدا و انتهای حرکت
دارای سیستم الکترومکانیک کاهش سرعت (دو سرعته)
تردد نامحدود (سیستم هیدرولیک)
دارای بوم 5 متری
کارکرد نیمه صنعتی و خانگی
کیفیت برتر کلاس A جهانی، ساخت ایتالیا
قابلیت نصب بوم تاشونده
گارانتی 4 ساله خدمات پس از فروش 15 ساله



قیمت 32,500,000 تومان



راهبند فک 680
راهبند هیدرولیک فک 680 FACC

راهبند فک 680H محصولی از کمپانی تولیدی FAAC ایتالیا برندی کاملا شناخته شده در صنعت تولید دربهای اتوماتیک، اپراتوهای درب شیشه ای، راهبند پارکینگی  میباشد این برند برتر سال ها است در ایران به عنوات برترین برند خارجی مشغول به عرضه محصولات خود است و توانسته است اعتماد عموم کاربران را به خود جلب کند.
راهبند فک مدل B680H HYBRID 24V قابلیت اتصال به دستگاه های کارت خوان، پلاک خوان، ریموت کنترل و... را دارد. علاوه بر این دارای یک کلید برای باز کردن راه به صورت دستی نیز می باشند که در صورت نیاز و در مکان هایی که فاکتور مشخصی برای تردد مشخص نشده باشد می توان از این کلید نیز استفاده نمود.

برای ورودی های با عرض 2 تا 8 متر راهبند فک مدل B680H HYBRID 24V گزینه ی مناسبی می باشد و می توان از آن برای ورودی کوچه ها، شرکت ها، اماکن تجاری، صنعتی و... نیز استفاده نمود. فنر این راهبند تا 2000000 سیکل عمر دارد و در جهت راست و یا چپ مورد استفاده قرار می گرد.

راهبندای  فک ایتالیا دارای گارانتی 4 ساله و خدمات پس از فروش 15 ساله در سراسر کشور میباشند و کافیست در زمان نیاز با شمارههای خدمات آن تماس حاصل فرمایید.
راهبند فک مدل B680H HYBRID 24V از نوع اتوماتیک و هیبریدی می باشد و می تواند به صورت نامحدود باز و بسته شود.


مشخصات این راهبند بی نظیر:

    تردد: متداوم (راهبند های هیبریدی توانایی استفاده متداوم بیشتری حتی در مقایسه با راهبند های الکتورهیدرولیک معمولی دارند)
    دبی پمپاژ روغن: ۲.۳ لیتر بر دقیقه—سیستم کاهش سرعت توسط انکودر—محدوده دمایی عملکرد: ۲۰- تا ۵۵+ درجه سانتی گراد
    وزن: ۸۵ کیلوگرم — تدابیر حفاظتی بدنه: پلیت ۱۰۰ میکرونی اپوکسی روی ضد خوردگی و سایش + رنگ آمیزی — کلاس حفاظتی IP44
    بوم از نوع دایره ای با LED سراسری  — کیفیت برتر کلاس A جهانی، ساخت ایتالیا با برترین تکنولوژی روز دنیا
    ولتاژ عملکرد: ۱۰۰ تا ۲۴۰ ولت AC (تک فاز)
    موتور الکتریکی بی ذغال ۳۶ ولت AC (براش لِس)
    شدت جریان مصرفی: ۱.۱ آمپر در حالت ۲۳۰ ولت
    سرعت گردش موتور: ۶۰۰ تا ۱۰۰۰ دور در دقیقه

قیمت 85,000,000 تومان

راهبند ایرانی بام بین
راهبند ایرانی بام بین


راهبند ایرانی بام بین محصول شرکت صنعتی بام بین می باشد.این شرکت یکی از برند های جدید التاسیس ایرانی که اخیرا توانسته با عرضه و تولید لوازم و تجهیزات مکانیکی و رباتیک، اسمی برای خود در بازار داخلی این محصولات دست و پا کند.این کمپانی به صورت رسمی کار خود را در زمینه تولید بالابر و راهبند های کنترل تردد برقی از سال 1384 آغاز نموده، و هم اکنون در همین مدت کم با بکارگیری جدید ترین تکنولوژی و فناوری روز دنیا و ماشین آلات پیشرفته و نیز احترام به حقوق و نیاز های مشتریان خود، سهم بزرگی را از بازار فروش داخلی به دست آورده است.در ادامه به بررسی کلی تمامی اجزای به کار رفته در این راهبند کنترل تردد می پردازیم.

قیمت 8,000,000 تومان



راهبند جیوتو bft

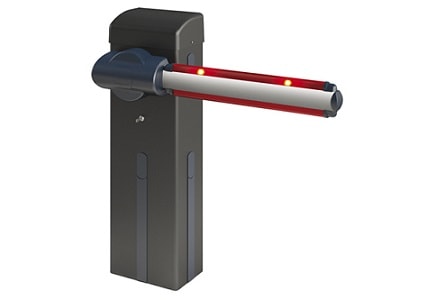

راهبند اتوماتیک BFT مدل جیوتو Giotto

کارخانه بی اف تی ایتالیا سالهای طولانی است که در بازار ایران با تولید انواع محصولات مختلف از قبیل جک های الکترومکانیک و هیدرولیک و همچنین انواع راهبند با کیفیت بسیار بالا و استفاده از آلیاژ درجه به عنوان برندی برتر شناخته شده است. در میان انواع تولیدات راهبند های کمپانی BFT محصولی جدید با قابلیت های نوین به چشم میخورد که با نام تجاری راهبند جیوتو بی اف تی Giotto به بازار عرضه شده است.

هر مدل از راهبند پارکینگ بی اف تی بنا به کاربردی که دارند از قبیل1-بدون محدودیت تردد(هیدرولیکی) 2-با محدودیت تردد(الکترومکانیکی) 3-راهبند ستونی دارای گارانتی 4ساله می باشد وقیمت تمام شده آن نیز مناسب است.
در سیستم فروش نیم ست و تمام ست فروش به دو صورت انجام میشود ، در سیستم فروش نیم ست فقط بدنه و بوم فروخته میشود ودر سیستم تمام ست سایر لوازم نیز به آن افزوده میشود که به فراخور نیاز ، مشتریان میتوانند از این دو طرح برای خرید استفاده نمایند.


    24  ولت
    دارای بوم 5 متری
    بدنه کاملا ضد آب و گرد غبار
    مناسب برای محیط های پر تردد
    فروش به دو صورت نیم ست و تمام ست
    دارای ریموت دور برد
    گارانتی بلند مدت شرکتی



قیمت 14,500,000 تومان




راهبند اتوماتیک bft

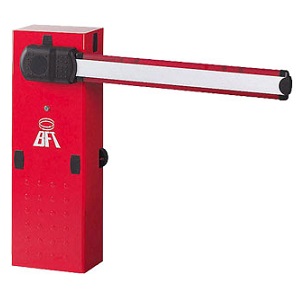

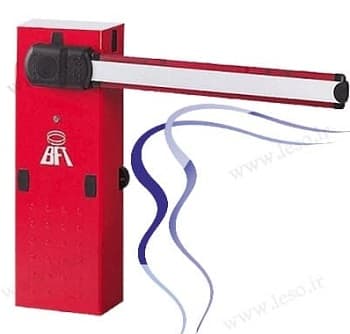

راهبند اتوماتیک bft مدل moovi

راهبند BFT مدل MOOVI یکی از معروف ترین تولیدات راهبند دربازار ایران میباشد که به خاطر داشتن سیستم عملکردی بسیار قابل قبول برای یک راهبند الکترومکانیک قابلیت باز بسته شده در حدود 300 الی 400 بار در شبانه روز را دارد.به طور کلی راهبند بی اف تی مدل مووی به صورن نیم ست در بازار عرضه میشود.
راهبند بی اف تی مدل مووی بر خلاف بیشتر راهبندهای الکترومکانیکی که ترددی محدود دارند، نه تنها ترددی نامحدود را ارائه می دهد، بلکه با استفاده از فنر بالانس، تعادلی بر روی بازو ایجاد می کند و باعث عملکرد بدون تنش بازو می شود.
همچنین راهبند افقی MOOVI دارای سرعت باز و بسته شدن قابل توجهی ست و می توان آن را در سه سرعت 4، 6، و 8 ثانیه ای تنظیم کرد.
راهبند BFT MOOVI در تیرکهای 3 و 5 متری ساخته شده که مناسب  مکانهایی با همین مقدار عرض می باشد . زمان باز و بسته شدن این راهبند را می توان  روی 4 ، 6 و 8 ثانیه تنظیم نمود.

این راهبند به چشمی های حسگرتشخیص مانع مجهز است و از برخورد احتمالی تیغه راهبند با وسایل در حال تردد و عابرین جلوگیری می کند. اما نکته دیگر در مورد راهبند BFT MOOVI اتصال و فرمان پذیری آن به تمامی تجهیزات ایمنی ارسال فرمان است. البته قابلیت بسیار قابل توجه دیگر این راه بند امکان راه اندازی سیستم عکس و فیلمبرداری آن است، که می تواند به این وسیله حفاظت و ایمنی دو چندانی را در عملکرد خود لحاظ کند.

عملکرد سیستم الکترومکانیک
طول بازو (بوم) 3 و 5 متری
سرعت حرکت بازو 1.4 متر بر ثانیه
ضمانت 12 ماهه
ولتاژ ورودی موتور راهبند در دو مدل 220 ولت و 24 ولت


قیمت 13,200,000 تومان



راهبند فادینی

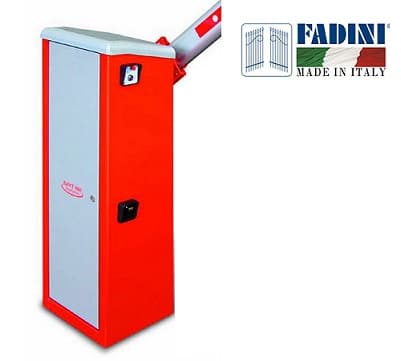

راهبند فادینی مدل BAYT980

کمپانی فادینی که در دهه 60 میلادی تاسیس شده است، امروزه یکی از اصلی ترین تولید کنندگان پیشرو در سیستم های اتوماتیک گیت ورود و خروج در دنیا می باشد که در بیش از 50 کشور نمایندگی دارد. این کارخانه از ابتدای فعالیت خود، به سرعت رشد کرده و به طور تخصصی در رابطه با توسعه، طراحی، تولید و تجارت سیستم های کنترل دسترسی، با کاربرد های صنعتی، تجاری و مسکونی، فعالیت می کند.
شرکت فادینی با هدف کنترل و تمرکز بر تمام عملکرد های درخواست شده، یکی از اولین شرکت هایی است که از ریز پردازنده ها استفاده نموده و امروزه به بالاترین سطح در ظرفیت تولید و نوآوری تکنولوژی رسیده است.


بوم این راهبند از جنس آلومینیوم قطبیده شده است. فرم بیضی و گوشه های گرد آن باعث ایمنی بیشتر دستگاه می شود. این راهبند با یک سوییچ کلید یا ریموت کنترل عمل می کند. BAYT 980 با هر فرمان به روی یونیت، بوم را به بالا حرکت داده تا مسیر باز شود. بوم این راهبند دارای برچسب های انعکاسی قرمز رنگ می باشد. لوازم جانبی این راهبند را می توان روی یک پایه ثابت و یا تاشو نصب کرد. BAYT 980 دارای چراغ LED چشمک زن قرمز رنگ، کابل فلزی زنجیری برای بهبود بخشیدن به استحکام با طولی بیش از 7.4m می باشد.




قابلیت اتصال به کلیه دستگاه ها کنترل تردد، پوش باتن، کارت خوان، دوربین پلاک خوان و غیره
دارای سیستم ایمنی ضد برخورد در هنگام باز و بسته شدن
مقام در برابر هر شرایط آب و هوایی
تردد نامحدود (با بهره گیری از سیستم هیدرولیک پیشرفته و قوی)
دارای بوم قابل تنظیم 3 تا 6 متری
دارای حرکت بسیار آرام و روان با قابلیت ترمزگیری در انتهای حرکت
سیستم کنترل دستی در زمان قطع برق
مناسب برای کارکردهای صنعتی و خانگی
قابلیت اطمینان بالا ، ایمن، زیبا و بدن صدا
گارانتی 48 ماهه


قیمت 46,100,000 تومان



راهبند 180 درجه
راهبند تاشو 180 درجه بتا

یکی از بهترین راهبند های تاشو180 درجه میباشد که کیفیت عالی و بی صدا بودن از مزایای ان است .این راهبند مناسب برای پارکینگ های مسقف با ارتفاع کف تا سقف حداقل 3.5 متر میباشد که البته در صورت نیاز میتوان برای ارتفاع کمتر با برش بازو ها و کشنده ان را نصب کرد.طول بازوی این راهبند 5 متر است کار از فاصله 2.5 متر تا میشود.
موتور 220 ولت و دارای خلاص کن دستی است و قابلیت نصب تمامی سیستمهای RFID و انتن دوربرد را نیز دارد.



قیمت 10,900,000 تومان





راهبند 90 درجه
راهبند تاشو (خم شونده) 90 درجه بتا

 یکی از بهترین راهبند های تاشو 90 درجه میباشد که کیفیت عالی و بی صدا بودن از مزایای ان است .
این راهبند مناسب برای پارکینگ های مسقف با ارتفاع کف تا سقف حداقل 3.5 متر میباشد که البته در صورت نیاز میتوان برای ارتفاع کمتر با برش بازو ها و کشنده ان را نصب کرد.طول بازوی این راهبند 5 متر است کار از فاصله 2.5 متر تا میشود.
موتور 220 ولت و دارای خلاص کن دستی است و قابلیت نصب تمامی
سیستمهای RFID و انتن دوربرد را نیز دارد.


قیمت 10,500,000 تومان


راهبند ارکا 220 ولت

راهبند پارکینگی ارکا 220V

راهبند های Erreka (ارکا) ساخت ایتالیا که با داشت کارایی و کیفیت خوب سیستمی مناسب برای کنترل تردد اماکن تجاری و اداری و مسکونی می باشد.
این راهبند اتوماتیک دارای توان مصرفی 220V و با بوم های 4 و 6 متری به فروش می رسد، استهلاک کم، کاکرد روزانه بیش از 2000 بار، امکان اتصال به دستگاه های کارت خوان از دیگر ویژگی های این راهبند اتوماتیک می باشد.

راهبند ارکا Erreka ULTRA در دو مدل با طول بازو (بوم) 4 و 6 متری در بازار عرضه شده است و سرعت حرکت بازو 1.3 متر بر ثانیه میباشد. از لحاظ عملکرد سیستم الکترومکانیک فنر فشاری میباشد که سبب شده این برند با کیفیت برتر اروپا کاملا بی صدا باشد. ولتاژ ورودی موتور راهبند 220 ولت است و با این میزان ولتاژ قابلیت نصب (برق اضطراری) نیز به آن افزوده شده است تا در زمان قطع شدن برق این راهبند ایتالیایی ، بتواند به کار خود ادامه بدهد. تعداد کارکرد روزانه راهبند اتوماتیک ارکا بیش از 2000 بار میباشد و مناسب برای تمامی محیط های تجاری ، اداری ، مسکونی است. راهبند ارکا قابلیت شکست بازو با نصب تیرک مخصوص خود را دارد. راهبند ارکا 220 ولت کاملا ضد آب و گرد خاک است و قابلیت تنظیم میزان ارتفاع را دارد تا به اندازه مورد نیاز تنظیم شود و همچنین با داشتن چشمی های هوشمند در صورت ورود مانعی در مسیر خو متوقف میشود.

    ولتاژ کاری 220 ولت
    بوم 4 و6 متری
    سرعت حرکت بازو  1.3 متر بر ثانیه
    عملکرد سیستم  الکترومکانیک فنر فشاری
    ساخت ایتالیا


قیمت 10,000,000 تومان


راهبند خودرو جنیوس
راهبند جنیوس مدل SPIN 4 C ENC

راه بند SPIN4 از جمله راهبندهای الکترومکانیک با برند Genius می باشد. برند Genius (جنیوس) یکی از بزرگترین زیرمجموعه های کمپانی FAAC ایتالیا است که در زمینه تولید محصولات الکترومکانیک در عرصه درب های اتوماتیک فعالیت دارد. از جمله ویژگی های راهبند Spin 4 عبارتند از؛ قابلیت استفاده در محیط های با تردد بالا و برخورداری از سیستم تشخیص مانع.
کیت راهبند مدل SPIN 4C ENC جنیوس نیز یکی از محصولات این شرکت می باشد که به صورت الکترومکانیکی تولید شده است و مناسب جهت مکانهای مسکونی و تجاری می باشد. توان موتور این راهبند 230 ولت و توان منبع تغذیه ی آن نیز 230 ولت می باشد و تمامی رفت و آمد ها را به خوبی تحت پوشش قرار می دهد.

راهبند مدل SPIN 4C ENC جنیوس دارای سنسور برگشت میله می باشد که در صورت برخورد با مانع دوباره به سمت بالا برگشت می کند و مانع از آسیب رسیدن به مانع می شود. این راهبند که دارای مرکز کنترل مجهز به ورودی جداگانه جهت دستور باز و بسته شدن می باشد. مدل مرکز کنترل راهبند مدل SPIN 4C ENC جنیوس Lynx 06 می باشد که میتواند در سه حالت کاملا باز، کاملا بسته و در حالت باز و بسته قرار بگیرد. طول میله ی راهبند SIPIN 4 جنیوس 5 متر می باشد.

یکی از امکاناتی که این نوع از راهبند جنیوس برای کاربران فراهم نموده است، امکان استفاده از فنس بجای میله می باشد که در این صورت تنها می توان تا 4 متر فنس را برای این راهبند نصب نمود.


راهبند الکترومکایک  (220 ولت)
زمان باز/بسته شدن 4 ثانیه
تردد تا 35 مرتبه در ساعت
کاربرد مسکونی و تجاری
بوم 5 متری
4 سال ضمانت

قیمت 12,100,000 تومان






راهبند زنجیری ارکا

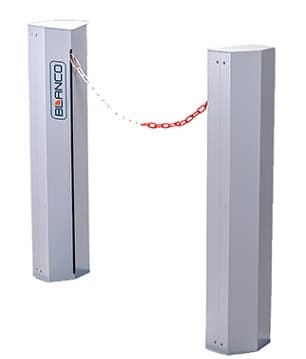

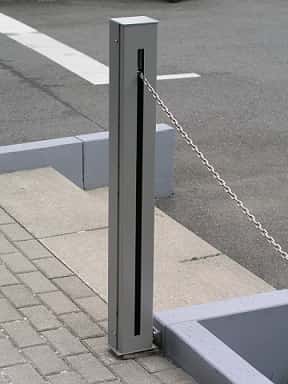

راهبند زنجیری ارکا erreka

راهبند زنجیری ارکا برندی اسپانیای است که از کیفیت وطراحی روز اروپایی بهره مند است،کمپانی ارکا با تولید انواع راهبند با قابلیت داشتن ،بوم و زنجیر تلاش بر این دارد که تنوع تولیدات خود را افزایش دهد.راهبند زنجیری ارکا در اندازه زنجیرهای 10، 15 ، 20 متری تولید شده تا در تمامی اندازه قابلیت استفاده را داشته باشد.ارکا با تولید راهبند زنجیری جای خالی راهبند زنجیری را در بازار ایران پر کرده است. راهبند زنجیری ارکا قابلیت نصب به دو طرف را دارد و میتواند با سرعت یسیار بالایی کاکرد داشته باشد.

راهبند اسپانیایی ارکا یکی از مدلهایی است که با داشتن کارایی بسیار بالا ، قیمت مناسبی داشته و می توان از این سیستم در ورودی اماکن پر تردد استفاده نمود.
مدل زنجیری راهبند در اماکنی استفاده می شود که فضایی برای بالا رفتن تیرک وجود ندارد و یا می خواهیم کل فضای ورودی را به طور کامل مسدود نماییم.
زنجیر این راهبند به واسطه موتور داخلی به بالا و پایین میرود و وقتی به پایین میرود به داخل شیاری رفته که نصابان قبلا آن را روی زمین ایجاد نموداند تا هیچ اثری از آن دیده نشود.


قیمت 9,450,000  تومان


راهبند ستونی

راهبند ستونی BFT مدل STOPPY

طول ستون راهبند بی اف تی 60 سانتی متر است و سرعت سرعت حرکت بازو 4 ثانیه میباشد و همچنین راهبند راهبند ستونی STOPPY BFT عملکرد سیستم الکترومکانیک دارد و از طرفی ولتاژ ورودی موتور راهبند 220 ولت میباشد. در زمان قطع برق این راهبند ستونی قابلیت نصب برق اضطر با استفاده از  UPS را دارد. با نصب نمودن چشمی های راهبند مدل STOPPY در زمان وجود مانعی در بین راه متوقف میشود و با نصب فلاشر های این راهبند ایتالیایی از حرکت این راهبند مطلع میشویم.

.تعداد کارکرد روزانه 2000 بار میباشد که این قابلیت سبب شده تا راهبند ستونی کنترل تردد پارکینگ بی اف تی STOPPY مناسب برای محیط های پر تردد باشد. مقاوم در برابر تغییرات جوی از منفی 10 تا مثبت 55 درجه سانتی گراد این امکان را فراهم کرده تا در تمامی شرایط اقلیمی این راهبند BFT کارایی داشته باشد .از نکات مثبت راهبند بی اف تی مدل STOPPY قابلیت فرمان از روی ریموت یا کارت خوان است و از طرف دیگر  قابلیت ضد آب و گردوغبار بودن این برند برتر اروپایی است .

مناسب برای مراکز اداری و تجاری
طول ستون 60 سانتی متر
میزان کارکرد 2000 بار در شبانه روز
برخوردار ار درجه حفاظتی IP67 (بالاترین میزان مقاومت در برابر آب (حالت غوطه وری) و گرد و خاک است)
برد مرکزی راه بند قابلیت هماهنگی با کلیه سیستم‌های کنترل تردد (Access control) را دارا می‌باشد



قیمت 48,300,000 تومان






نکات خرید راهبند


نکات مهم و راهنما در خرید راهبند و گیت خودرو


شاید در نگاه اول خرید راهبند اتوماتیک کار ساده ای به نظر برسد اما با توجه به تنوع محصول و برندهای سازنده آن در می یابیم که برای این خرید نیاز به تحقیق بیشتری وجود دارد. این پست در تلاش برای معرفی و ارائه راهنمای جامعی برای خرید راهبند خودرویی است.

راهبند محصولی جهت کنترل ورود و خروج خودرو است که اصولا سرعت بخشی در تردد را امکان پذیر می کند. عملکرد راهبند ها می تواند از نوع دستی تا کاملا اتوماتیک متغیر باشد که این مطلب تنها به معرفی راهبند اتوماتیک می پردازد. قبل از شروع هر نکته ای در مورد انواع راهبند اتوماتیک های موجود در بازار باید به این نکته توجه کرد که عملکرد تمام راهبند ها بر اساس سیستم الکترومکانیکی یا سیستم هیدرولیکی انجام می شود. سیستم های الکترومکانیکی استفاده بیشتری داشته و ارزان قیمت تر می باشد و سیستم هیدرولیکی با قیمت بیشتر استفاده محدودتری نیز دارد.البته اگر تعداد تردد در روز زیاد باشد باید از راهبند هیدرولیکی استفاده کنید زیرا در اثر کارکرد بالا داغ نمیشود.
اگر راهبند در کنار درب ورودی نباشد به راحتی و بدون هیچ مجوزی میتوان به داخل مکان رفت که بر اساس مسائل امنیتی این موضوع کمی پیچیده است.در صورت وجود فردی که کنترل آنرا در دست دارد میتوان به طور کامل خودرو و فردی که قصد دخول به محوطه دارد را وارسی میکند اگر مشکلی نبود راه برای او باز میشود اما در صورت وجود هرگوهه شک و شبه ای نگهبان میتواند از باز کردن راه خودداری کنید و برای بررسی نهایی جهت آشنایی بیشتر و کسب اطلاعات و درخواست کارت شناسایی نگهبان با فرد صحبت های لازم را انجام دهد و در صورت نبودن مشکل راه را برای فرد باز کند در غیر اینصورت از ورود فرد ممانعت کند.

اما برخی از راه بند ها جنبه ایمنی ندارد و کسی آنرا تحت نظر ندارد به طور کلی برای یک ایست کوچک به کار میروند و به صورت خودکار در صورت نزدیک شدن خودرو به راهبند باز میشود اما نکته ناگفته اینجاست که راهبندهای اتوماتیک برای اماکنی میباشد که مسائل امنیتی زیاد مهم نیست و صرفا به عنوان یک مانع شاده به کار میرود.



نکات مهم در خرید راهبند


برندهای مختلفی در راهبند اتوماتیک وجود دارد که برخی از آنها قدمت طولانی و خدمات و پشتیبانی خوبی دارند،راهبند های زیادی هم وجود دارد که تازه وارد بازار شده اند که اطلاعات دقیقی از کیفیت و خدمات آنها در دست نیست.این راهبندها ممکن است ظاهر زیبا و گول زننده ای داشته باشند ولی از لحاظ فنی و تکنولوژی بسیار ساده و بی کیفیت هستند و شمارا اذیت میکنند و فروشنده نیز ممکن است خدماتی به شما ندهد.
بنابراین در هنگام خرید راهبند اتوماتیک از برندهای سابقه دار خرید کنید تا به مشکل نخورید.
به لوازم جانبی راهبند توجه کنید این که در پک راهبند چشمی ایمنی وجود دارد یا خیر و تعداد ریموت ها و کلید دستی را بافروشنده چک کنید.بعضی از راهبند های ایتالیایی در دوحالت نیم ست و تمام ست فروخته می شوند که تمام ست میتواند شامل قاب بدنه،پایه بوم،و چشمی ایمنی باشد.
اگر درمکانی که میخواهید راهبند نصب کنید نور کافی وجودندارد و احتمال برخورد خودرو و راهبند وجود دارد میتوان از راهبندهایی با بوم LED دار فابریک استفاده کنید،و یا خودتان بر روی بوم LED نواری نصب کنید.به هر حال بهتر است برای جلوگیری از برخورد خودرو به راهبند از LED استفاده کنید.


راهبندها در شکل های مختلفی در بازار وجود دارد که بر اساس نیاز خریداری میشود مثلا برای مکانهایی که طول درب ورودی بلند است راهبندهای بلند و دراز خریداری میشود و یا در مکانهایی که ورودی کوچکی دارند از راهبند های کوتاه استفاده میشود.و یا اگر ورودی ساختمان خیلی عریض و پهن باشد بایستی از دو عدد راهبند استفاده کرد که یکی در سمت چپ و دیگری در سمت راست نصب میشود و همزمان با یکدیگر توسط یک ریموت کنترل میشوند و بالا میروند.نوع دیگر از راهبند هم وجود دارد که برقی و خودکار نیست و فاقد میله است و به جای میله از زنجیر استفاده میشود



انتخاب راهبند اتوماتیک و انواع راهبندها

انتخاب راهبند اتوماتیک با توجه به نوع کاربرد به راهبند : بازویی، راهبند ستونی (بولارد)، راهبند بلوکر، راهبند نیزه ای، راهبند کشویی، راهبند نفررو تقسیم بندی می گردد.


راهبند بازویی:


راهبند بازویی به دو دسته بازوی ساده و راهبند های بازو شکسته تقسیم بندی شده اند. این راهبندها برای مکان های پر تردد مانند پارکینگ های عمومی، مجتمع های تجاری اداری و مسکونی و فروشگاه ها با توجه به قیمت مناسب و سهولت نصب، قابلیت تردد بالا و عمر طولانی و بکار گیری بهترین قطعات و گارانتی طولانی بسیار مناسب است. انتخاب راهبند اتوماتیک


این نوع راهبند با توجه به ارتفاع ۱۱۷۰ میلی متری و فلاشر روی بدنه و روی بازو دید مناسبی را برای راننده ها ایجاد می کند.

این راهبند ها با طول های مختلف ۲ و ۳ و ۴ و ۶ متری عرضه می گردند.



راهبند بازو شکسته:


مشابه راهبند های بارویی ساده می باشد با کاربری برای مکان های سقف دار

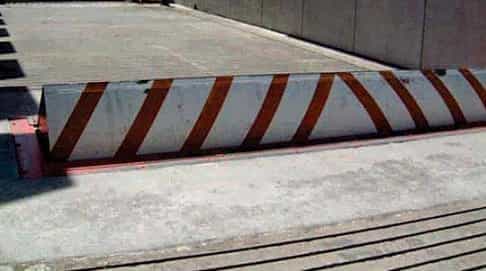

راهبندهای صفحه ای ( Road blocker )

این نوع از راهبندها شامل یک صفحه فولادی ضخیم می باشند که درون فنداسیون مخصوص به خود در داخل زمین کار گذاشته می شوند. هنگامی که بخواهید مسیر عبور را مسدود نمایید، یک سیستم محرک هیدرولیک و یا الکترومکانیک صفحه را به سمت بالا حرکت داده تا به صورت مانع در برابر عبور وسایل نقلیه قرار بگیرد و کل مسیر رعبور را ببندد.


راهبند صفحه ای


با توجه به ضخامت بالای صفحه متحرک این نوع راهبند، نیروی های ناشی برخوردهای شدید را  به خوبی تحمل می کند. بنابراین می توان از آن در ورودی مراکز حساس نظامی و سیاسی به منظور جلوگیری از وقوع عملیات خرابکارانه و تروریستی استفاده نمود.


راهبند ستونی:

راهبند های ستونی بیشتر برای مکان هایی امنیتی کاربرد دارند و این نوع راهبندها در داخل زمین نصب می شوند و از زمین خارج می گردند، ظاهر زیبای این راهبند علاوه بر کاربرد امنیتی و نظامی برای مکان های که زیبایی در اولویت آنها است نیز کاربرد بسیار دارد. ضربه پذیری بدنه استیل چراغ دار و زیبای استحکام، قدرت بالا از خصوصیات این راهبند است این راهبند ها در طول و ارتفاع های مختلف عرضه می گردند.



راهبند ستونی بولارد

اجزای یک راهبند ستونی عبارتند از: سیستم محرک موجود در راهبند ستونی، سیستم کنترل راهبند ستونی، محفظه تعبیه شده جهت قرارگیری قطعات و استوانه های متحرک راهبند ستونی
تمام تجهیزات مکانیکی راهبند ستونی در داخل استوانه محرک قرار دارد. این استوانه محرک نیز در داخل زمین قرار دارد. اطراف تجهیزات راهبند ستونی قرار داده شده در داخل زمین بتن می ریزند. هرچه بتن به کار برده شده در نصب راهبند ستونی از کیفیت بالاتری برخوردار باشد، راهبند ستونی در مقابل ضربه مقاوم تر خواهد بود. بر اساس همین راهبند ستونی بر اساس مقاومت به دو نوع راهبند ستونی معمولی و راهبند ستونی ضد تروریست تقسیم می شود. سیستم محرک راهبند ستونی نیز در دو نوع هیدرولیک و الکترومکانیک است.

 این نوع از راهبندها شامل یک استوانه متحرک از جنس فولاد می باشد. این سیلندر درون زمین قرار گرفته و به کمک یک مرکز کنترل می توان بالا و پایین رفتن آن را کنترل نمود. در زیر پوسته این استوانه مجموعه سیلندر و پمپ هیدرولیک قرار گرفته که با پمپاژ روغن حرکت سیلندر را امکان پذیر می کند. نصب راهبندهای ستونی نسبت به سایر مدل های راهبند دشوارتر بوده و برای نصب آن به یک حفره به عمق تقریبی 1.5 متر نیاز است. استوانه، سیلندر و پمپ هیدرولیک درون یک محفظه (پیت) قرار گرفته و کل مجموعه درون حفره قرار داده شده و اطراف آن با بتن پر می شود. این نوع از راهبند ستونی به علت برخورداری از استوانه از جنس فولاد ضخیم، مقاومت قابل ملاحظه ای در برابر ضربه داشته و در مدل های آنتی تروریست در برابر ضربه ای به اندازه 700 کیلوژول مقاومت می کند. این میزان انرژی معادل با ضربه حاصل از برخورد یک کامیون به وزن تقریبی 6.5 تن با سرعت 70 کیلومتر بر ساعت می باشد. بنابراین استفاده از بولارد (راهبند ستونی) در محل های با امنیت بالا نظیر مراکز نظامی و سفارتخانه ها توصیه می شود.



نکات مهم در انتخاب بولارد یا راهبند ستونی

بولاردها یا راهبندهای ستونی را چگونه انتخاب کنیم؟ در کنار پارامترهایی مانند ظاهر بولارد، برند راهبند ستونی، ارتفاع ستون، کیفیت ساخت و . . .  انتخاب بولارد دارای دو پارامتر اساسی و اصلی برای انتخاب می باشد. در ادامه این دو پارامتر مهم تعریف می شود

Impact resistance مقاومت در برابر ضربه

این مقدار که بر اساس ژول می باشد مقدار ضربه ای را نشان می دهد که بولارد یا راهبند ستونی توانایی تحمل دارد و پس از وارد شدن این ضربه بولارد از کار نمی افتد و به کارکرد خود ادامه می دهد

Breaking resistanceمقاومت شکست

این مقدار که بر اساس ژول می باشد مقدار ضربه ای را نشان می دهد که بولارد یا راهبند ستونی پس از وارد شدن این فشار یا ضربه از کار افتاده و دیگر توانایی کارکردن را نخواهد داشت، البته بایستی در نظر داشت این مقدار، میزان ژولی را نشان می دهد که راهبند حتی با خراب شدن نیز اجازه عبور از معبر را نخواهد داد.



انواع راهبند ستونی

    راهبند ستونی یا بولارد معمولی
    راهبند ستونی یا بولارد ضد تروریست




راهبندهای ستونی دارای دو دسته بندی اصلی می باشند که راهبندهای دسته اول بیشتر برای محیطهای مسکونی، اداری و تجاری که از لحاظ امنیتی زیاد مهم نیستند استفاده می شوند و راهبندهای دسته دوم برای محیطهای نظامی و محیطهایی که از لحاظ امنیتی بسیار مهم می باشند مورد استفاده قرار می گیرند. بطور مثال در دسته راهبندهای ضد تررویست ، بولاردهایی هستند که توانایی برخورد با کامیونی به وزن 6.5 تن با سرعت 70 کیلومتر بر ساعت را دارا بوده و اجازه عبور از معبر را نخواهند داد. شایان ذکر است در دسته راهبندهای ضد تروریست اکثرا کمپانی های سازنده از بولاردها و راهبندهای ستونی هیدرولیک استفاده می کنند.



سیستم محرک

بر اساس سیستم محرکی راهبند ستونی به دو دسته الکترومکانیک و هیدرولیکی تقسیم می‌شود.

بولارد الکترومکانیک

در راهبند ستونی الکترومکانیک، نیروی لازم برای حرکت این نوع راهبند را یک موتور الکتیکی به استوانه متحرک منتقل می‌کند  این نوع بولارد سیکل کارکرد پایین تری نسبت به نوع هیدرولیک داشته و به لحاظ میزان تردد در ساعت مقیاس کمتری نسبت به راهبند های هیدرولیکی دارد، هزینه تعمیر و نگهداری آنها بالاست و عمر کمی نسبت به بولارد هیدرولیکی دارد، به همین علت امروزه بیشتر از بولارد هیدرولیکی استفاده می‌شود.


بولارد الکتروهیدرولیکی


در مدل هیدرولیکی نیروی حاصل نیروی لازمه برای حرکت استوانه توسط فشار روغن موجود در قسمت زیرین بولارد ایجاد می‌شود.

در بولارد هیدرولیکی مجموعه محفظه روغن و موتور و پمپ هیدرولیک در فضای داخل استوانه متحرک قرار داده می شود. روغن خروجی پمپ با فشار بالا به یک سیلندر منتقل شده و با حرکت دادن پیستون داخل این سیلندر، حرکت خطی استوانه متحرک ایجاد می‌شود.




راهبند های نیزه ای:

این نوع راهبند ها با کاربرد امنیتی به منظور منهدم کردن لاستیک خودروهای سبک و سنگین طراحی شده اند با قابلیت باز دارنده. برای بکارگیری مراکز نظامی، تجاری اداری و مسکونی دارای حساسیت امنیتی مورد استفاده قرار می گیرد.این راهبند با به کار گیری یک سیستم هیدرولیکی میتواند نیزه هارا از زمین خارج کرده و لاستیک وسایل نقلیه را منهدم کند و مانع ادامه حرکت وسایل نقلیه شود . این سره نیزه ها از جنس فولاد آب دیده بوده و با ارتفاع 10 تا 40 سانتی متر موجود است.این راه بند با توجه به نیاز و محل قرار گیری میتواند عرض طول و یا حتی ارتفاع متفاوتی داشته باشد.

همچنین به دلیل اینکه راهبند نیزه ای در داخل زمین قرار دارد و بایستی در فصول سرد و همچنین مناطق سردسیر با همان سرعت عمل کند، این نکته را در راهبند نیزه ای دارای اهمیت می کند از این رو راهبند نیزه ای تا دمای منفی 35 درجه نیز با همان سرعت عمل می کند. به عبارتی قدرت راهبند نیزه ای به گونه ای است که قادر به شکستن یخ زدگی می باشد.






راهبند نیزه ای






راهبند های کشویی:

این مدل راهبند ها با بکارگیری از سیستم الکتروموتوری (شانه دنده ای) با قابلیت بازدارندگی متوسط، زمان باز شدن مسیر در این نوع راهبند با حساب عرض معبر متفاوت است.


راهبند فنس دار
راهبند فنس دار


راهبند با بوم فنس دار یا حصار دارای ویژگیهای بسیار بالایی می‌باشد.که از جمله مزایای این راهبند می‌توان به موارد زیر اشاره کرد.از ویژگی های خاصی که راهبند فوق ،می توان به مسدود کردن کامل مسیر،جهت جلوگیری از ورود هرگونه انسان و حتی حیوانات کوچک اشاره کرد.و همچنین به دلیل ایجاد سازه بیشتر و محکمتر ساختار بسیار متفاوت راهبند فوق نسبت به دیگر بوم‌های راهبند داشته.که از جمله آنها می‌توان به محکمتر بودن آلیاژ بوم راهبند اشاره نمود.همچنین در متراژهای متفاوتی از جمله ۳/۵ متری ، ۵ متری و در موارد خاص تا نه متر می توان ایجاد نمود.





چپ یا راست بودن راهبند:


در هنگام خرید راهبند با توجه به محیط نصب  باید به سمت چپ و یا راست بودن راهبند توجه کنید تا به دردسر نیفتید.البته در بعضی از انواع راهبند میتوان چپ و راست بودن را تنظیم نمود.

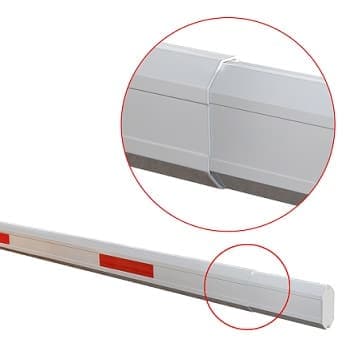

منظور از بوم تلسکوپی چیست؟



بسیاری از کمپانی ها بوم ها را به گونه ای میسازند تا چند متری بتوان به آن اضافه کرد. به طور مثال شرکت سیماران راهبند با بوم تلسکوپی دارد. این بوم 4 متر ثابت دارد و دو متر نیز درون پک وجود دارد که می توان روی آن 4 متر پیچ نمود و اندازه بوم راهبند را به 6 متر افزایش داد.




امکانات و قابلیتهای راهبند اتوماتیک پارکینگ:

راهبندها اغلب دارای 2 عدد ریموت کنترل هستند و از مدارفرمان میکروپروسسور بهره میبرند این بدان معنیست که ورودیهای مختلفی روی آنها است. شما میتوانید آنهارا به دوربین های پلاک خوان یا  سیستم تگ RFID  و یا اکسس کنترل مجهز کنید تا کاملا به صورت هوشمند جلوی افراد غیر مجاز را بگیرید در این سیستم شما اطلاعات پلاک مورد نظر را به سیستم ریدر میدهید ویا برای اشخاص تگ با فرکانس RFID در نظر میگیرید با این کار حتی میتوان آمار رفت و آمد را گرفت و محدودیت تردد در ساعاتی از شبانه روز قائل شد ویا حتی با اظافه کردن ریموت به تعداد دلخواه تردد را به خود کاربر واگذار کرد. همچنین برای جلوگبری از تصادف با راهبند میتوان آنهارا به چشم الکترونیکی و فلاشر تجهیز کرد.




اجزای راهبند اتوماتیک




    بدنه راهبند : بخش اصلی و تکیه گاه بازو میباشد که کلیه متعلقات الکتریکی و مکانیکی در آن نصب میگردد و الزاما از مقاومت بالایی در برابر آسیب های فیزیکی برخوردار است !
    بازوی راهبند : پروفیلی مخصوص که علاوه بر مقاومت بالا در برابر تنش ، کرنش و خمش دارد از وزن پایینی برخوردار است !
    سیستم محرکه راهبند : بخش اصلی راهبند میباشد که شامل قطعات هیدرولیک ، الکترو مکانیک و یراق مکانیکی میباشد که نقش اصلی در عملکرد راهبند را عهده دار است !
    مرکز کنترل راهبند : بخش پردازنده فرایند کارکردی راهبندها میباشد و در تنوع دیجیتال یا آنالوگ در محصولات مختلف مشهود است .

عملکرد راهبند بازویی ( راهبند میله ای ) بیشتر سمبولیک و هشدار برای راننده وسایل نقلیه میباشد.
به عبارت دیگر راهبندهای بازویی مقامت چندانی در برابر برخورد با وسایل نقلیه ندارند و در صورتی که هدف از نصب راهبند جلوگیری از عبور خودرو باشد باید از انواع دیگری از راهبند با مقاومت بالا در برابر برخورد استفاده شود که به راهبند ضد تهاجم یا راهبند ستونی شناخته میشوند .





راهبند ایمنی



چرا از راهبند استفاده میکنیم؟



محل کارو یا منزل شما مهمترین مکان برای شماست و قطعاً می خواهید آنها را از هرگونه خسارات و حادثه ایمن کنید و خودتان نیز آرامش و امنیت داشته باشید، یکی از راه‌های حفظ این امنیت سدی به نام راهبند است.زمانی که شما برای درب ورودی ساختمان و یا محل کار خود و یا هر مکانی از یک راهبند استفاده  کنید دسترسی به آن محیط را کنترل کرده اید و هیچ متجاوزی نمی‌تواند وارد آن محیط شود و فقط وسایل نقلیه و یا کاربران مجاز حق عبور از راهبند را دارند.

زمانی که شما از یک راهبند برای امنیت خود استفاده می کنید نه تنها یک عامل بازدارنده در مقابل متجاوز قرار دارد ،آن شخص متوجه می‌شود شما امنیت خود و منزل خود را جدی گرفته اید, و همچنین شما می توانید سطح عملکرد راهبند خود را افزایش و ارتقا دهید و آن را خود کار کنید تا بتوانید نظارت بهتری داشته باشید به عنوان مثال در ساعاتی از روز فقط تعدادی از وسایل نقلیه اجازه عبور داشته باشند و حتی دیگر وسایل نقلیه که در کل روز اجازه عبور داشتند در آن ساعت معین نمی‌توانند دسترسی به محیط را داشته باشند و حتی می توانید نرم افزار خاص را برای مدار راهبند خود برنامه ریزی کنید تا بتوانید در مواقع خاص از ترددها گزارش گیری انجام دهید.


امنیت کارمندان شما از مهم ترین کارهایی است که یک صاحب کار باید در نظر بگیرد زیرا کارمندان بزرگترین دارایی یک مجموعه هستند در صورتی که خیال آنها از بابت امنیت خود در محیط کار راحت باشد اجازه می‌دهد آنها روی کار خود تمرکز بالاتری داشته باشند.
شما هنگام خرید یک راهبند اتوماتیک باید به این نکته توجه کنید که راهبند در چه محیطی قرار است نصب شود و چه زمانی از روز مورد استفاده هستند ، مثلا اگر قرار است از راهبند برای کنترل تردد در شب استفاده شود می توانید راهبندی تهیه کنید که مجهز به نور و چراغ LED  بر روی بدنه آن و بوم آن است، که این عامل مهمی است برای جلوگیری از هرگونه خسارت به وسیله نقلیه و راهبند.






تفاوت راهبند هیدرولیک با الکترومکانیک





راهبندهای الکترومکانیک دارای یک موتور الکتریکی می باشد. نیروی خروجی شفت موتور وارد یک جعبه دنده (گیربکس) می شود تا از طریق آن نسبت قدرت و سرعت شفت متحرک تنظیم شود. مرکز دوران میله راهبند دارای یک سوراخ دندار بوده که بر روی شفت خروجی جعبه دنده متصل می شود. از این طریق زنجیره انتقال قدرت کامل شده و نیروی محرک موتور به میله راهبند منتقل می شود.

ولتاژ تغذیه موتور در راهبند الکترومکانیک ۲۲۰ ولت متناوب و یا ۲۴ ولت مستقیم می باشد. مزیت موتور ۲۲۰ ولت تولید نیروی بیشتر می باشد و برای میله های سنگین تر مورد استفاده قرار می گیرد ولی در مقابل موتور ۲۴ ولت برای محل های پرتردد مناسب تر بوده و امکان استفاده از باتری در هنگام قطع برق برای آنها وجود دارد.



راهبند هیدرولیک :

نوع دیگر راهبندها که دارای سیستم محرک الکتروهیدرولیک می باشند به اختصار با نام راهبند هیدرولیک شناخته می شوند. سیستم محرک در این راهنبدها شامل یک موتور الکتریکی، پمپ روغن، محفظه روغن و سیلندر هیدرولیک می باشد. با روشن شدن موتور، پمپ روغن به حرکت درآمده و روغن را با فشار بالا از مخزن تخلیه و وارد سیلندر هیدرولیک می نماید. با ورود و خروج روغن در سیلندر هیدرولیک، پیستون درون آن به سمت بالا و پایین حرکت می کند. انتهای آزاد پیستون به کمک اهرم بندی به شفت خروجی متصل می شود و از سمت دیگر میله راهبند نیز از مرکز دوارن خود به شفت خروجی متصل می گردد. بدین ترتیب حرکت پیستون درون سیلندر هیدرولیک به میله راهبند منتقل شده و نیروی لازم برای حرکت آن را تامین می کند.

راهبندهای هیدرولیک به علت استهلاک مکانیکی کمتر نسبت به راهبندهای الکترومکانیک، برای محل های پرتردد مناسب تر می باشند. راه بندهای هیدرولیک را براساس ولتاژ تغذیه موتور می توان به دو گروه ۲۴ ولت و ۲۲۰ ولت تقسیم نمود. مزیت عمده مدل ۲۴ ولت قابلیت افزودن باتری پشتیبان برای استفاده از راه بند در هنگام قطع برق می باشد. از طرف دیگر تجهیزات ایمنی نظیر انکودر که برای جلوگیری از برخورد میله راهبند با وسایل نقلیه به کار می رود تنها در راهبندهای ۲۴ ولت قابل استفاده می باشد.





روش نصب راهبند برقی  ونحوه عملکرد راهبند الکترومکانیک

راهبند الکترومکانیک دارای موتور الکتریکی و گیربکس مکانیکی میباشد که خروجی ان توسط یک چرخ دنده وارد گیربکس بیرونی بزرگتری میشود تا گشتاور و قدرت بیشتری برای بلند کردن بوم یا همان اهرم راهبند اتوماتیک داشته باشد.

اهرم راهبند که ممکن است طول 6 متر یا بیشتر ویاکمتر داشته باشد میتواند فشار زیادی را هنگام بلند کردن به متور راهبند اتوماتیک تحمیل کند وباعث خرابی زود هنگام ان شود.به همین دلیل در بیشتر انواع راهبند اتوماتیک از دو فنرجهت بالانس وزن اهرم استفاده میشود.یعنی هنگام پایین امدن  اهرم فنر کشیده میشود تا از انرژی پتانسیل ذخیره شده در فنر هنگام بالا امدن اهرم استفاده شود و فشار کمتری به موتور اعمال شود.

هنگام تولید راهبند، نیروی کششی فنر راهبند را به اندازه طول فابریک اهرم مثلا 6 متر تنظیم میکنند،بنابراین اگر زمان نصب، اهرم را بریده و کوتاه کردید باید نیروی کشش فنر را با پیچ تنظیم ان کمتر کنید تا هنگام پایین امدن، حالا که اهرم سبک شده  موتور فشار زیادی را برای غلبه به نیروی فنر تحمل نکند.متاسفانه خیلی از نصابها این مورد را رعایت نمیکنند و باعث استحلاک بالای موتور راهبند میشوند.
نکته بعدی تنظیم میکرو سوئیچ راهبند میباشد که حد بالا و پایین ان را مشخص میکند.



راهبند الکترومکانیک برقی


معمولا راهبند نو برای حرکت 90 درجه تنظیم شده است و نیازی به دستکاری ان نیست اما با توجه به شرایط مختلف اگر نیاز به دستکاری ان شد باید حتما دقیق تنظیم شود بطوری که قبل از اینکه اهرم به انتهای کورس باز و بسته برسد میکروسوئیچ حرکت را متوقف کند تا گیربکس تحت فشار حرکت را متوقف نکند.عدم تنظیم نبودن این قسمت میتواند به شدت از عمر راهبند بکاهد.
میکروسوئیچ میتواند بصورت مکانیکی و یا مغناطیسی باشد.


نکات قبل از نصب راهبند


مهمترین نکته در مورد محل فنداسیون در نظر گرفتن محل تردد عابر پیاده می باشد. توضیح اینکه اگر عابر پیاده از بیرون اتاق نگهبانی تردد می کند محل نصب دستگاه باید در موقعیتی باشد که عابر پیاده از پشت دستگاه تردد کند نه از سمت نوک تیرک تا احتمال برخورد تیرک با او به حداقل ممکن برسد.

در صورتیکه اتاق نگهبانی یا ساختمانی که پشت دستگاه قرار میگیرد دارای بالکن یا پیشانی است محل احداث فنداسیون باید جایی باشد که مرکز آن (یعنی محل برخورد قطرهای مربع کف فنداسیون) از لبه پیشانی حداقل 40 سانتیمتر فاصله داشته باشد تا وقتیکه تیرک عمود میشود با آن برخورد نکند. همچنین پشت دستگاه باید از دیوار یا مانع پشت آن حداقل 30 سانتیمتر فاصله داشته باشد.

فنداسیون راهبند نباید در محل عبور آب یا باغچه ساخته شود.

در صورت عبور کابلهای هوایی و یا شاخه های درخت از فضای بالای دستگاه و تیرک باید محل فنداسیون تغییر کند و یا اینکه موانع برطرف شوند تا تیرک هنگام عمود شدن با آنها برخورد نکند.

در صورت عبور کابلها از مسیرهای توکار از لوله های پلاستیکی مخصوص سیم برق با زانوییهای ویژه آنها و در صورت عبور کابلها از مسیرهای روکار از لوله های فولادی استفاده شود. لازم به ذکر است در صورتیکه ناگزیر از کابل کشی روکار هستید مسیر کابل کشی را طوری انتخاب کنید که در معرض برخورد پای عابر پیاده و یا چرخ وسایل نقلیه نباشد.

نصب راهبند اتوماتیک به دو روش امکان پذیر است

روش اول گذاشتن صفحه فلزی است که باید چاله ای به اندازه حدودی 40 سانتیمتر مکعب کنده شود و داخل ان ملات ماسه و سیمان پر شود .سپس صفحه ای فلزی حدود 40 سانتی متر مربع با ضخامت حدود یک سانت که زیر ان چهار عدد شاخ با میل گرد بصورت 45 درجه ایجاد شده را روی بتون گذاشته و  روی ان را تراز میکنیم .دقت کنید که سطح روی صفحه یکی دو سانت از سطح زمین بالاتر باشد تا اب روی صفحه نرود و باعث زنگ زدگی و یا اتصال سیمها نشود
سپس 4 عدد پیچ ذخیم را از طرف گل پیچ روی سطح صفحه میگذاریم و دور گل پیچها را جوش میدهیم.حال راهبند را سر جای خود میگذاریم و یراق الات راهبند را روی پیچها گذاشته و مهره را از بالا محکم میکنیم.



تصویر نصب راهبند


روش بعدی پیچ کردن یا رولبولت کردن است که با رول پلاک های فلزی موجود در پک راهبند امکان پذیر است که به سطح زمین و محکمی ان بستگی دارد.مثلا اسفالت به دلیل گرم و شل شدن مناسب نیست.

تنظیمات راهبند معمولا به طور فابریک انجام شده است و معمولا نیازی به تنظیم مجدد نیست
در صورتی که میخواهید راهبند بصورت اتوماتیک پایین بیاید حتما از چشمی ایمنی استفاده کنید تا اسیبی به خودروها و راهبند وارد نشود
برای نصب چشمی راهبند بهتر است از چشمی رفلکتوری یا همان اینه دار استفاده کنید تا نیازی به کندن زمین و رد کردن سیم برای قسمت فرستنده چشمی نباشد زیرا یک اینه کار بازتاب سیگنال چشمی را انجام میدهد و سیم کشی شما را کاهش میدهد.

بهترین مارک این چشمی ها اتونیکس(autonix) کره میباشد که معمولا 5 متری ان در بازار موجود است.البته مواظب باشید تا نوع چینی ان را که بدون مارک است در جعبه اتونیکس به شما قالب نکنند😉



راهبند برقی




فیلم عملکرد راهبند بتا 400



چشمی اینه دار
فتوسل (چشم ایمنی) آینه دار راه بند

در این نوع فتوسل یا چشم ایمنی گیرنده و فرستنده در یک پکیج و در یک سمت نصب می شوند. در جهت مقابل یک آینه مخصوص قرار داده میشود که نور فرستنده را منعکس کرده و به گیرنده باز میگرداند و  بدین شکل ارتباط فرستنده و گیرنده برقرار می شود. نقطه ضعف این نوع فتوسل ها تنظیم دشوار در هنگام نصب بر روی درب اتوماتیک و طول برد کوتاه نسبت به سایر انواع چشم ایمنی می باشد.
بیشترین موارد مصرف این چشمی برای راهبند اتوماتیک است زیرا سیم کشی در طرف دیگر راه بند سخت بوده و نیاز به کندن زمین دارد البته در
جک درب پارکینگ هم استفاده میشود.بنابراین با استفاده از این چشمی اینه کوچک و مخصوصی را در طرف دیگر قرار داده و ان را با چشمی اصلی تنظیم میکنیم.






روش نصب کلید دستی راهبند

روش نصب کلید دستی راهبند

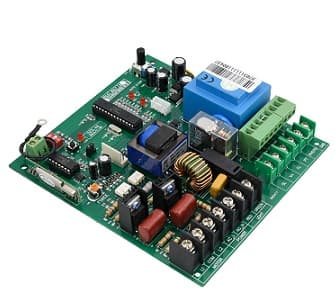

برد کنترل راهبند  برای نصب کلید دستی معمولا دارای کانکتور com ،open، close ،stop میباشند.در حالت عادی که کلید دستی نصب نشده باید کانکتور com و stop توسط تکه سیمی کوتاه به هم جامپر باشند.در غیر این صورت راهبند حرکت نخواهد کرد. اگر میخواهید از کلید دستی سه حالته برای بالا و پایین و استاپ کردن راهبند استفاده کنید باید از هر کلید یک سیم را با هم مشترک کرده و به قسمت com برد کنترل راهبند ببندید.

برای بالا بردن راهبند باید از کلید نرمال open یا همان No استفاده کنید و سر دیگر کلید را به قسمت Open برد کنترل نصب کنید ، برای پایین اوردن هم سر دیگر کلید را به close در برد کنترل نصب نمایید. برای اتصال استاپ باید از کلید نرمال Close یا Nc استفاده کنید و سر دیگر کلید را به Stop در برد کنترل متصل نمایید تا به محض فشردن کلید Com و Stop از هم جدا شده و راهبند توقف کند. در صورت نصب کلید Stop حتما جامپر روی برد کنترل که بالاتر توضیح دادیم را بردارید ،در غیر این صورت استاپ عمل نخواهد کرد.

اگر میخواهید از یک کلید برای هر سه عمل استفاده کنید باید حتما نرمال open باشد و دوسر ان را به Com وpush ویا Step در مدار فرمان متصل نمایید.در این حالت با زدن کلید بازوی راهبند بالا امده و با تکرار همان کلید پایین می اید و اگر در هنگام پایین امدن زده شود بازو متوقف شده و رو به بالا برمیگردد.

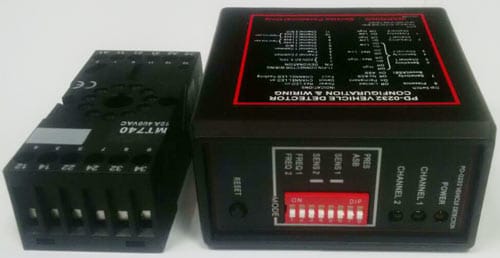

لوپ دیتکتور چیست و چگونه کار میکند




لوپ دیتکتور(Loop detector) چیست؟ و نصب ان چگونه است؟



در برخی از اماکن همانند خروجی شهرک ها، به دلیل عدم نیاز به کنترل وسایل نقلیه خروجی می توان از Loop detector استفاده نمود.برای مثال مکانهایی که برای ورود از انتن برد بلند استفاده میکنند میتوانند برای خروج از این وسیله استفاده کنند تا در هزینه ها صرفه جویی شود.از این دستگاه بیشتر برای کنترل راهبند اتوماتیک پارکینگ استفاده میشود.
استفاده از Loop detector بسیار ساده و کاربردی است. در واقع لوپ دیتکتور یه نوع رله میباشد که با تحریک شدن عمل کرده و فرمانی به راهبند ویا هر نوع درب اتوماتیک دیگری میدهد.قسمت تحریک کننده لوپ یک سیم پیچ میباشد که باید ان را به روش درست در سطح زمین کار گذاشت.این سیم پیچ فلز خودروی بالا سر خود را حس کرده وبه لوپ دیتکتور و در نهایت راهبند اتوماتیک پارکینگ فرمان بازشو میدهد.

لوپ دتکتور نام سنسوری است که از آن برای تشخیص تغییر میدان مغناطیسی استفاده می شود. لوپ دتکتور به تنهایی قابل استفاده نیست و برای بهره مندی از آن باید یک رشته سیم که به صورت حلقه قرار داده شده است را به سنسور متصل نمود. به این حلقه سیم لوپ گفته می شود. مکانیزم عملکرد این سنسور بر پایه اصول الکترومغناطیس می باشد.به عبارت ساده طبق قانون الکترومغناطیس در اطراف هر سیم حامل جریان الکتریکی یک میدان مغناطیسی ایجاد می شود که اندازه آن متناسب با شدت جریان الکتریکی می باشد. حال اگر یک جسم فلزی در این میدان مغناطیسی قرار گیرد، خطوط میدان مغناطیسی تغییر یافته و در نتیجه جریان عبوری از سیم تغییر می کند. حال اگر سیم را به صوت حلقه قرار دهیم اثر میدان مغناطیسی تشدید شده و در نتیجه حضور جسم فلزی درون میدان مغناطیسی تغییر جریان بزرگتری ایجاد می کند. وظیفه سنسور لوپ دتکتور تشخیص تغییر ایجاد شده در جریان لوپ، ناشی از قرار گرفتن جسم فلزی در اطراف آن می باشد.

به عبارت ساده طبق قانون الکترومغناطیس در اطراف هر سیم حامل جریان الکتریکی یک میدان مغناطیسی ایجاد می شود که اندازه آن متناسب با شدت جریان الکتریکی می باشد. حال اگر یک جسم فلزی در این میدان مغناطیسی قرار گیرد، خطوط میدان مغناطیسی تغییر یافته و در نتیجه جریان عبوری از سیم تغییر می کند. حال اگر سیم را به صوت حلقه قرار دهیم اثر میدان مغناطیسی تشدید شده و در نتیجه حضور جسم فلزی درون میدان مغناطیسی تغییر جریان بزرگتری ایجاد می کند. وظیفه سنسور لوپ دتکتور تشخیص تغییر ایجاد شده در جریان لوپ، ناشی از قرار گرفتن جسم فلزی در اطراف آن می باشد.


عملکرد لوپ دتکتور



در زمینه سیستم های کنترل عبور و مرور و بخصوص راهبندها نیز از لوپ دتکتور استفاده می شود. به عنوان مثال در پارکینگ های مجهز به سیستم کنترل ورود که نیاز به خروج بدون بازرسی (خروج آزاد) دارند، یک لوپ پیش از راهبند در زمین کار گذاشته می شود تا به محض نزدیک شدن خودرو به راهبند، سیستم لوپ دتکتور حضور وسیله نقلیه را تشخیص داده و به مرکز کنترل راهبند فرمان باز کردن مسیر عبور را صادر کند. همچنین در صورتی که لوپ دقیقا در زیر راهبند قرار داده شود، سیستم لوپ دتکتور به عنوان سنسور ایمنی مورد استفاده قرار خواهد گرفت. به عبارت دیگر تا هنگامی که وسیله نقلیه در زیر راهبند قرار داشته باشد، حضور آن توسط سیستم لوپ دتکتور به مرکز کنترل راهبند اطلاع داده می شود و از پایین آمدن میله راهبند جلوگیری می نماید.

در ابتدا نیاز به ایجاد یک شکاف با پهنایی حدود 40mm و عمقی بین 30mm تا 50mm به شکل یک مربع یا مستطیل، بر روی سطح زمین است. پس از آماده سازی شکاف، باید حلقه ای با استفاده از سیم مسی عایق دار ایجاد نمود. تعداد دور حلقه با توجه به مساحت شکاف ایجاد شده متفاوت خواهد بود. به عنوان مثال برای مساحت 10 متر 2 دور حلقه مناسب است. توجه داشته باشید که در هنگام درست کردن حلقه باید چند متر سیم از ابتدای شروع حلقه اضافه تر در نظر گرفته شود و در انتهای پیچیدن حلقه نیز یه همین صورت. دو سر اضافی حلقه که در نظر گرفته شده باید به اندازه ای باشد تا به مکانی که Loop detector نصب شده برسد و بتوان آن را به محل مشخص شده Loop روی Loop detector وصل کرد. این سیم تا رسیدن به Loop detector باید بهم تابیده شوند سپس به ان وصل شود.



لازم به ذکر است موارد بیان شده در فوق درخصوص کاربرد لوپ دتکتور برای کنترل حرکت راهبند، در مورد سایر درب های اتوماتیک مانند درب های پارکینگ لولایی و ریلی (کشویی) و بولارد (راهبند ستونی) نیز قابل اجرا می باشد.



نصب لوپ دتکتور









نصب ریدر برد بلند روی راهبند



ریدر برد بلند RFID راهبند پارکینگ با استفاده از تگ

با توجه به دشوار بودن کنترل تردد پارکینگ برای ورود و خروج خودروها و نیاز به نیروی انسانی برای تشخیص مجاز ویا غیر مجاز بودن خودروها که معمولا با مشکلاتی همراه می باشد،امروزه از سیستمهای مدیریت کنترل تردد پارکینگ استفاده می شود که کار را بسیار راحت کرده و مزیت ها و امکانات زیادی را نیز به همراه دارد.حذف نیروی انسانی و کم شدن اتلاف وقت خودروها  و انواع گذارش گیریها از مزیت های این سیستم می باشد.همچنین می توان برای مدتی از ورود و خروج بعضی از خودروها جلوگیری کرد مثلا برای پرداخت حق شارژ.سیستم کنترل تردد هوشمند را می توان به راهبند ویا هر نوع درب اتوماتیک دیگری متصل نمود.برد این سیستم از 5 تا 12 متر با توجه به محیط و نوع انتن متغییر می باشد.

عملکرد این سیستم بدین صورت است که یک انتن برد بلند RFID یا همان ریدر UHF در جلوی ورودی پارکینگ نصب می شود که باید رو به خودرو در هنگام ورود باشد.سپس انتن توسط کابل به یک دستگاه کارتخوان یا همان اکسس کنترل متصل می شود،کارتخوان نیز با کابل به راهبند یا هر نوع درب اتوماتیک دیگری متصل می شود.
با نزدیک شدن خودرو به پارکینگ انتن فرکانس تگ ( لیبل) را که معمولا پشت اینه خودرو و روی شیشه چسبانده می شود را خوانده و اطلاعات را به کارتخوان میدهد،حال اگر این کد قبلا به کارتخوان معرفی شده باشد رله داخل کارتخوان فرمان باز شدن را به راهبند می دهد و مسیر باز می شود.مسیر خروجی پارکینگ هم به همین طریق با یک انتن و کارتخوان دیگر عمل میکند.استاندارد ایران برای آنتن های UHF به صورت 2Wat  یا 33dBm می باشد که این استاندارد برای نقاط مختلف دنیا متفاوت می باشد و به همین دلیل در بازارهای دنیا و ایران آنتن هایی با توان و برد های مختلفی موجود می باشد.





نمونه نصب راهبند b300

نمونه نصب راهبند B300

نمونه نصب راهبند B400

نمونه نصب راهبند B400

نمونه نصب راهبند بتا


راهبند کانه نصب

راهبند کانه

راهبند نمونه نصب



تصویر راهبند



نمونه نصب راهبند بتا 400





نمونه نصب راهبند بتا در چیتگر تهران


نمونه نصب بتا 400 در چیتگر تهران



امنیت راهبند اتوماتیک

نقش راهبند در بالا رفتن امنیت

راهبند یا موانع ترافیکی یک اقدام ایمنی فوق‌العاده برای بالا رفتن امنیت در مدارس، فروشگاه‌ها، پاساژ ها، ادارات و شهرک ها می باشد، که در اشکال مختلف برای کنترل ترافیک و نظارت وجود دارند. در بعضی از مکان‌های عمومی و یا بعضی از مکان هایی که نیاز شدید به حفظ ایمنی بیشتر است ، مانند مدارس وجود یک راهبند الزامی میباشد، اگر ورودی این مکان‌ها حفاظت نشود هر فردی به راحتی می‌تواند وارد این محل شود که هم ازدحام ماشین ها موجب ترافیک و به هم ریختن اوضاع می‌شود و هم از نظر ایمنی بسیار خطرناک است، زیرا ممکن است افراد غیرمجاز و سودجو وارد شده باشند. به همین دلیل وجود یک سد مانع محکم مانند راهبند، تردد ها را محدود می‌کند و فقط افراد مجاز می توانند وارد محوطه شود.

راهبندها کار را برای کاربران و مسئولین بسیار راحت کرده است، اتومبیل ها می‌توانند به سرعت وارد محوطه شوند و از  ترافیک در نقاط دسترسی و جاده اصلی جلوگیری شود، و راهبند بعد از ورود اتومبیل به سرعت بسته می‌شود تا امنیت محیط را حفظ کند. در شب و یا هنگامی که دیگر در محیط شما تردد صورت نمی‌گیرد و مکان تعطیل شده است راهبنو قفل می‌شود و نمی‌توان آن را جابجا کرد در این مواقع راهبند به عنوان یک سد محکم عمل می‌کند و از ورود افراد جلوگیری می‌کند و سارقی که قصد سرقت از مجموعه شما را دارند با دیدن این سد محکم و غیر قابل جابجایی از هدف خود منصرف خواهند شد.

از اصلی ترین مزیت های راهبند حفظ ایمنی افراد و زیرساخت‌ها می باشد، که می توان حتی آن را مجهز به دوربین مداربسته کنید، به این صورت که افراد برای شناسایی و اجازه عبور برای چند لحظه پشت راهبند قرار می‌گیرند در این فرصت دوربین از آنها فیلم و عکس تهیه می‌کند در صورت هرگونه مشکل می‌توان به آرشیو ذخیره شده دوربین ها مراجعه کرد و مشکل را توسط آن حل کرد .حتی میتوان راهبند  را مجهز به کدخوان کرد در این صورت فقط افرادی حق عبور را دارند که ،کد مخصوص را دارا باشند.

راهبندها  هم برای مکانهای عمومی و اختصاصی می‌توان باعث محدود شدن دسترسی غیرمجاز شود به طور مثال در مکان‌های عمومی میتوان راهبند را به سیستم پرداخت کرایه پارکینگ مجهز کرد کسانی که بخواهند از پارکینگ استفاده کنند قبل از ورود پشت راهبند توقف کرده و  کارت پارکینگ را تحویل می‌گیرند و این گونه راهبند برای آنها باز می‌شود در مکان های اختصاصی توسط نگهبان و یا برچسب های uhf مجوز عبور داده می‌شود. همچنین می‌توان برای راهبند خود از سیستم پلاک خوان استفاده نمایید که کاربر پشت بوم راهبند توقف می‌کند دوربین از پلاک ماشین عکس می گیرد و وارد سیستم می شود اگر پلاک او جز افراد مجاز  باشد توسط سیستم تایید می‌شود و راهبند اتومات باز می‌شود. راهبندها انواع مختلفی دارند به صورت بومی با عرض های مختلف، زنجیری، ستونی ،نیزه ای و  غیره، که شما با توجه به محل نصب و نوع  نیاز خود از آنها استفاده می کنید.






راهبند اتوماتیک پارکینگ

در این وضعیت شما باید دقت کنید که مقاومت این سیستم ها در برابر آسیب و برخورد خودرو ها نیز مهم است، با توجه به این که وسایل نقلیه وزن و شدت ضربه بالایی دارند، در صورت برخورد های ناگهانی نباید مشکلی ایجاد شود، در این وضعیت گزینه های زیادی نیز پیش و روی شما به عنوان مدل های راهبند هستند. تعمیر درب اتوماتیک شیشه ای
راهبند های اتوماتیک در چند نوع مختلف طراحی شده اند و البته هر کدام مزایا و معایب خاص خود را خواهند داشت. مدل های استوانه ای که در واقع به نام های دیگر نیز شناخته می شود گرفته تا مدل بازویی.

بسیاری از مشتریان وقتی برای خرید راهبند مراجعه می کنند، تنها مدل های بازویی را می شناسند و البته این مسئله تا حدود زیادی درست است. به هر حال مدل های بازویی در دو نوع اتوماتیک و دستی به فروش می روند.
راهبند های بازویی باید قابلیت تنظیم نیروی مورد نیاز را داشته باشند، یعنی این که شما بتوانید سرعت و قدرت را تنظیم کرده تا در صورت عبور و مرور پشت سر هم کار با سرعت بیشتری انجام شود. ضمن این که کارکرد این سیستم باید به صورت پیوسته و بدون مشکل باشد، در نهایت پروتکشن های حرارتی نیز در دستگاه وجود نداشته باشند که مشکلات زیادی به بار خواهند آورد.برای بالا بردن راهبندهای قدیمی یک نفر باید به طور مداوم و همیشگی در کنار دستگیره راهبند می ایستاد تا اقدام به حرکت دادن آن کند.اما در ساخت  نسل جدید از تجهیزات و تکنولوژی های نوین بهره میگیرند که کار را بسیار ساده کرده است.

همان لوله به اصطلاح بلندی که مداوم بالا پائین میشود دیگر از جنس آهن سنگین نیست و از پلاستیک های فشرده و مقاوم و یا از آلیاژهای فلزی سبک ساخته میشود که با هر نوع شرایط آب و هوایی پشتیبانی میکند و در صورت تابش نور مستقیم آفتاب و گرمای بیش از اندازه دچار آسیب دیدگی نمیشود و همچنین در صورت بارش برف و باران و سرمای زیر صفر درجه هم واکنشی از خود اعم از زنگ زدگی نشان نمیدهد.راه بندهای امروزی به یک باکس مستصیلی شکل که روی زمین قرار دارد متصل میشود و قسمت انتهایی لوله به موتور موجود در باکس وصل شده است موتور راهبند از قدرت بسیار بالایی برخوردار است تا بتواند وزن میله را تحمل کند و توانایی هزاران هزار بار جابجایی آنرا داشته باشد و موجب خرابی نشود.

در ساخت  نسل جدید راهبند از تجهیزات و تکنولوژی های نوین بهره میگیرند که کار را بسیار ساده کرده است.همان لوله به اصطلاح بلندی که مداوم بالا پائین میشود دیگر از جنس آهن سنگین نیست و از پلاستیک های فشرده و مقاوم و یا از آلیاژهای فلزی سبک ساخته میشود که با هر نوع شرایط آب و هوایی پشتیبانی میکند و در صورت تابش نور مستقیم آفتاب و گرمای بیش از اندازه دچار آسیب دیدگی نمیشود و همچنین در صورت بارش برف و باران و سرمای زیر صفر درجه هم واکنشی از خود اعم از زنگ زدگی نشان نمیدهد.

راه بندهای امروزی به یک باکس مستصیلی شکل که روی زمین قرار دارد متصل میشود و قسمت انتهایی لوله به موتور موجود در باکس وصل شده است موتور راهبند از قدرت بسیار بالایی برخوردار است تا بتواند وزن میله را تحمل کند و توانایی هزاران هزار بار جابجایی آنرا داشته باشد و موجب خرابی نشود.درجه حفاظتی IP : بسیاری از تجهیزات الکترونیکی باید در طول مدت استفاده در مواجه شدن با آلاینده‌ها، رطوبت و ضربه از خود مقاومت نشان دهند. درجه محافظت که معمولا به عنوان (IP (Ingress Protection بیان می شود، مشخص‌کننده‌ ی این موضوع است که تا چه حد می‌توان بدون در نظر گرفتن امنیت به مقاومت دستگاه اطمینان کرد.
