قیمت بهترین انواع راهبند اتوماتیک





 الکترومکانیک   هیدرولیک   اهرمی   بولارد




در اینجا بهترین مدل های راهبند پر فروش بازار که دارای خدمات پس از فروش و گارانتی معتبر میباشند با کمترین قیمت ممکن خدمت شما معرفی میشود.در صورت نیاز به هر گونه راهنمایی لطفا با کارشناسان تیم گذر کنترل تماس بگیرید.



در ادامه این صفحه و در قسمت مطالب کاربردی , مطالب مفیدی جهت راهنمایی شما عزیزان در ضمینه انتخاب راهبند مناسب به شرح ذیل ارائه شده است:



نکات مهم خرید راهبند,تفاوت راه بند هیدرولیک با الکترومکانیک,روش نصب راهبند,روش کنترل راهبند از طریق کامپیوتر,لوپ دیتکتور,ریدر برد بلند RFID راهبند,عیب یابی راهبند,فتوسل (چشم ایمنی) آینه دار,روش نصب کلیدروش نصب کلید دستی



  به روز رسانی چهارشنبه 28 اردیبهشت 1401





راهبند زومر مدل 6010a


 راه بند برقی زومر مدل 6010A



راهبند 6010A زومر یکی از محصولات کنترل تردد شرکت زومر آلمان است که قابل استفاده برای اماکن مسکونی و تجاری است.راهبند زومر دارای بدنه ای از جنس استیل و بومی به طول 6 متر می باشد. همچنین شما می توانید از ریموت برای به حرکت درآوردن راهبند 6010 زومر استفاده کنید. با استفاده از این راهبند کنترل تردد از ساختمان به سادگی صورت می گیرد.

یکی از متداول ترین نوع راهبندهای پارکینگی ،  راهبند زومر ASB-6010A است که بیشترین استفاده از آن میشود.این نوع راهبند دارای یک بوم تلسکوبی که طول آن میتواند از 1.5 متر تا 6 متر است (بستگی به بزرگی یا کوچکی محل متغییر است) . استهلاک این راهبند پایین است و از قابلیت های آن میتوان به سرعت عملکرد ، قابیت نصب تابلو و چراغ چشمک زن نام برد .

وزن بدنه این راهبند حدودا 40 کیلوگرم است و قادر است در دمای 20- تا 60+ درجه سانتی گراد به خوبی عمل کند. کارکرد این راهبند با برق AC 230 V, 50/60 Hz بوده و قدرت آن 80W, DC 24V می باشد.



دارای فلشر بر روی بدنه موتور
کاملا ضد آب و رطوبت و گرد غبار
دارای ال ای دی بر روی بوم برای دید در شب
قابلیت استفاده تا 300 مرتبه در روز
دارای بوم 6 متری
با قابلیت کاهش اندازه بوم
جریان برق مصرفی 24 ولت
دو سال ضمانت


 قیمت 32,900,000 تومان







راهبند زومر مدل 6010


 راهبند اتوماتیک بازویی زومر 6010


راهبند زومر 6010 دارای بدنه ای از جنس استیل و بومی به طول 6 متر می باشد.این محصول با یک کیفیت ثابت به سراسر جهان صادر میشود پس مناسب برای تمامی شرایط آب و هوایی میباشد. اندازه بدنه راهبند اتوماتیک زومر ASB-6010 بدون بوم 250×350×1080 میلی متر و وزن بدنه حدودا 60 کیلوگرم است. همچنین این راهبند در دمای 20- تا 60+ درجه سانتی گراد به خوبی عمل می کند.

میزان مصرف برق آن در حالت کارکرد 80w بوده که در حالت استندبای حداکثر به 2W می رسد.



قابلیت استفاده تا 300 مرتبه در روز (تردد بالا)
مناسب برای اماکن مسکونی و تجاری
راهبند بوم (جاده ای)
دارای بوم 6 متری با قابلیت کاهش اندازه بوم تا 1.5 متر
قابلیت بازشو به راست یا چپ
جریان برق مصرفی 24 ولت
دارای سیستم تشخیص مانع خودکار
IP44

 قیمت 26,000,000 تومان

نمونه راهبند زومر مدل 6010

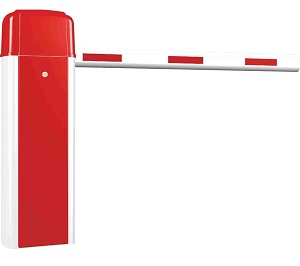

راهبند اتوماتیک بتا مدل b400


 راهبند بتا مدل B400


اگر به دنبال یک راهبند خودرویی خوب و قابل اعتماد هستید قطعا راهبند بتا را مد نظر داشته باشید.راهبند بتا B-400 یکی از پرفروشترین محصولات راه بند در ایران است که تکنولوژی بکار رفته در آن بروز وکارامد است. این راهبند از یک بوم تلسکوپی بهره می برد که می توان آن را از 4 متر تا 6 متر افزایش داد و در اندازه دلخواه ثابت کرد. این مدل راهبند از سیستم الکترومکانیکی فشار فنری بهره می برد,به همین علت سرعت بالا و پایین رفت بوم بسیار قابل قول و سریع می باشد.

موتور راهبند برقی بتا سری B-400 دارای توان مصرفی 90 وات بوده که قادر است بوم 6 متری را در 6 ثانیه و تا حداکثر زاویه 90 درجه باز و بسته نماید. مدار الکترونیکی این محصول با ولتاژ 220 کار می کند که با کلاس حفاظتی IP44 قادر به تحمل برودت 20- و حرارت 50 درجه سانتیگراد می باشد.از دیگر قابلیت های مهم این محصول توانایی اتصال به کامپیوتر می باشد. این ویژگی کاربر را قادر می سازد تا با اتصال دستگاه به کامپیوتر کنترل راهبند را به دست بگیرد. راهبند بتا سری B-400، دارای بدنه ای مستحکم و فولادی است که در بالای آن از فلز آلومینیوم رنگ آمیزی شده استفاده شده است.



موتور برقی 220 ولت
بوم 6 متری
قدرت موتور 90 وات
دارای اهرم خلاص کن
زاویه عملکرد 90 درجه
زمان عملکرد 6 ثانیه
ضمانت یک ساله

 قیمت 19,000,000 تومان



راهبند بتا 300 دولوکس


 راهبند 5 متری بتا 300 (دولوکس)


راهبند بتا 300 یا دولوکس مدل لوکس شرکت بتا میباشد.این راهبند 220 ولت و الکتروموتور است و ظاهر زیبایی نسبت به مدل 400 این شرکت دارد.راهبند اتوماتیک بتا 300 دارای بازوی 5 متری است ودرکنار بدنه راهبند 2 ردیف LED  ودر بالای راهبند نیز فلاشر وجود دارد.

این مدل بهینه شده مدل 400 است و گیربکس و مدارفرمان ان به روز تر شده.راهبند بتا 300 قابلیت نصب هر گونه سیستم اتوماتیک RFID را دارد و مدارفرمان ان تمام قابلیت های روز را داراست.در این راهبند از دو جفت میکروسوییج برای کنترل بیشتر دستگاه استفاده شده است.این راهبند که بازشوی 90 درجه دارد، تنها به 6 ثانیه زمان برای باز شدن کامل احتیاج دارد.موتور بتا 300 ماندن 400 90 وات است.


ولتاژ کاری : 220VAC
توان مصرفی: 90 وات
ماکزیمم طول بوم راهبند 5 متر
ماکزیمم زاویه بازشو  90 درجه
زمان باز و بسته شدن  6 ثانیه
دمای کاری ℃ 50~ ℃20-

 قیمت 26,000,000 تومان



راهبند سیماران فراز تلسکوپی


 راهبند سیماران مدل فراز 6 متر


راهبند سیماران مدل فراز بسیار شبیه به راهبند مدل پارک پروتکو می باشد. این راهبند دارای بوم تلسکوپی است که می توان آن را به اندازه 4 تا 6 متر و بنا به ضرورت تنظیم کرد. و موتور آن قادر است این بوم ها را در 6  ثانیه باز یا بسته نماید.

سیستم کارکرد این راهبند سیماران به صورت الکترومکانیک انجام می گیرد و همین موضوع می تواند دلیل اصلی قیمت پایین تر این محصول نسبت به راهبندهای هیدرولیکی باشد. راهبند فراز سیماران با حرکت آرام و بی صدای بوم و همین طور امکان کنترل از راه دور به وسیله ریموت، می تواند گزینه ای مناسب برای خرید باشد. شما می توانید تا 200 ریموت را برای این راهبند تعریف و شناسایی کنید، همینطور امکان حذف این ریموت ها نیز به سادگی امکان پذیر است.

حرکت بوم این راهبند سیماران تنها 3-6 ثانیه به طول می انجامد. قدرت موتور این راهبند 90W و گشتاور چرخش موتور آن 2800 دور در دقیقه است. همچنین به واسطه دارا بودن سیستم خلاص کن می توان از این راهبند در مواقع قطعی برق نیز استفاده کرد.



موتور 220 ولت
زاویه عملکرد 90 درجه
بوم 6 متری
قدرت موتور 90 وات
زمان عملکرد 6 ثانیه
دارای اهرم خلاص کن
ضمانت 30 ماهه

 قیمت 19,800,000 تومان





راهبند بارزانته 2018

  راهبند 6 متری LED دار بارزانته 2018


راهبند بارزانته تحت لیسانس ایتالیا و یکی از پرفروش ترین برندهای راهبند اتوماتیک در ایران است که قابلیت های بالایی دارد.بر روی بدنه و بازوی این راهبند نوار LED برای دید در شب وجود دارد که بسیار اهمیت دارد تا در تاریکی شب قابل دیدن باشد.همچنین بر روی موتور این راهبند سیستم خنک کننده نصب شده تا از داغ شدن این راهبند جلوگیری کند.همین امر باعث بالاتر رفتن تعداد تردد این راهبند میشود.

راهبند led دار بارزانته 2018 با برق ۲۲۰ ولت AC کار میکند  و دارای توان مصرفی ۹۰ وات است که میتواند بوم ۶ متری LED را با سرعت ۶ ثانیه تا زاویه حداکثر ۹۰ درجه باز کند. از این طریق می تواند محدوده عبوری قابل توجهی را با عرض زیاد پوشش بدهد.

    ولتاژ کاری 220 ولت
    بوم 6 متری با led هوشمند
    حداکثر زاویه باز شو تا 90 درجه
    میزان تردد نامحدود روزانه
    مجهز به سیستم فن خنک کننده بر روی موتور
    عملکرد به صورت دو سرعته (3 و 6 ثانیه)
    اتصال به انواع سیستم های کنترل تردد



  قیمت 18,400,000 تومان



راهبند 6 متری دلتا

  راهبند تلسکوپی 4 تا 6 متر دلتا



راهبند دلتا ارزان ترین و مقرون به صرفه ترین راهبند اتوماتیک است که برای تردد حدود 300 مرتبه در روز مناسب میباشد.این راهبند الکتروموتور بوده و دارای بازوی 4 تا 6 متر قابل تنظیم است.قابلیت نصب چشمی ایمنی و سیستم RFID  بر روی این سیستم وجود دارد.

بوم 4 تا 6 متر تلسکوپی
سرعت 6 ثانیه
ولتاژ 220 ولت
دارای اهرم خلاص کن
زاویه عملکرد 90 درجه
ضمانت یک ساله



 قیمت 14,800,000 تومان



راهبند بارزانته 4 تا 6 متری


 راهبند بارزانته 4 متری

بارزانته یکی از بهترین شرکت های تولید کننده راهبند است که محصولات با کیفیت و تکنولوژی روز تولید میکند.راهبند بارزانته دارای موتور برقی 220 ولت و گیربکس است که توانی حدود 90 وات را تولید میکند.این راهبند دارای پیچ خلاص من در مواقع قطع برق میباشد.

این مدل از راهبند های بارزانته دارای بوم 4 متری led دار است و ویژگی که آن را نسبت به راهبندهای دیگر متمایز میکند سرعت بالای این محصول است که در 4 ثانیه باز میشود و از آن با نام راهبند پر سرعت یاد میشود.


بوم 4 متر با LED
دو سرعته
قابلیت نصب و هدایت بوسیله دوربین پلاک خوان
دارای خروجی برای سیستم های پارکینگ
قابلیت نصب سیستم RFI

 قیمت 17,700,000 تومان


راهبند بتا با بوم led دار


 راهبند اتوماتیک 5 متری بتا با بوم LED دار


شرکت بتا با تولید راهبند های با کیفیت و با تنوع بالا،نظرمشتریان زیادی را به خود جلب نموده است.راهبند بتا LED دار مدل B 400 نیز یکی ازمحصولات این شرکت می باشد که به صورت الکترومکانیکی تولید شده است و مناسب جهت مکانهای مسکونی و تجاری می باشد.

راهبند بتا 5 متری LED دار از ولتاژ برق شهری 220 ولت استفاده میکند و توان مصرفی آن 90 وات میباشد.مدت زمانی که راهبند مدلB 400 برای یک بار باز شدن و یا یک باربسته شدن با حداکثر زاویه بازشو 90درجه نیاز دارد،6 ثانیه می باشد.

ازآنجایی که این راهبند الکترومکانیکی بوده،دارای قابلیت باز بسته شدن بدون محدودیت در روز میباشد که این قابلیت،راهبند اتوماتیک بتا را مناسب برای محیط های پر تردد تجاری،اداری ومسکونی میباشد.

بارزترین ویژگی راهبند بتا B 400 بوم 5 متری قابلیت اتصال به کامپیوتر می باشد.این ویژگی کاربر را قادر می سازد تا با اتصال دستگاه به کامپیوتر کنترل راهبند را به دست بگیرد همچنین این مدل دارای قابلیت هماهنگ سازی با انواع سیستم های کنترل تردد به صورتی کارت های تردد یا دوربین های کنترل تردد را نیز دارد.

    دارای ولتاژ کاری AC۲۲۰V
    توان مصرفی ۹۰ وات
    ماکزیمم طول بوم راهبند  ۵متر
    ماکزیمم زاویه بازشو ۹۰ درجه
    زمان باز و بسته شدن ۶ ثانیه
    دمای کاری ℃ ۵۰ ~ ℃۲۰-
    قابلیت اتصال به کامپیوتر جهت کنترل راهبند پارکینگ

 قیمت 24,900,000 تومان




راهبند بتا 800


 راهبند بتا مدل B800


این محصول مدل ارتقا یافته B400 است و بدنه آن نسبت به مدل های قبلی یک مقدار بلند تر و عریض تر شده است و در ظاهر شباهت زیادی به برند های مطرح ایتالیایی پیدا کرده است.این راهبند دارای بوم 5 متری LED دار میباشد.هنگامی که بوم راهبند بالا است LED ان سبز و هنگامی که پایین است قرمز میباشد.ظاهر شیک تر و استفاده از led روی بوم از جمله تفاوت های این مدل از راهبند بتا است.


ولتاژ ورودی 220V/AC-50Hz
توان مصرفی90 وات
دور موتور 2800 دور در دقیقه
بوم 5 متری LED دار
ماکزیمم طول بوم 5 متر
زمان باز و بسته شدن 6 ثانیه
ماکزیمم زاویه بازشو 90 درجه
دارای سیستم خلاص کن دستی (به منظور استفاده در مواقع قطع برق)
دارای مرکز کنترل پیشرفته به همراه لیمیت سوییچ به منظور تعیین موقعیت راهبند
قابلیت نصب با سیستم پلاک خوان
تناوب کاری 100 بار متوالی


 ناموجود



راهبند فک 615 ایتالیا


 راهبند(هیدرولیک) فک ایتالیا مدل 615


راهبند هیدرولیک FAAC 615 محصول تولیدی FAAC ایتالیا که یک سیستم هیدرولیک است و از کیفیت و قدرت خوبی در کنار گارانتی بلند مدت برخوردار می باشد. راهبند فک 615 دارای سیستم هیدرولیک و مناسب برای مکان های پر تردد می باشد. مدار فرمان راهبند 615 فک، مدار فرمان مدل 615 BPR فک می باشد. سامانه محرکه این راهبند متشکل از یک بلوک هیدروپمپ (پمپ روغن) تانک روغن هیدرولیک وشیر های مربوطه که به صورت کاملاً آبندی شده و متمرکز طراحی شده اند و همچنین یک عدد بازوی هیدرولیک می باشد که به دلیل استفاده دقیق و کارشناسی شده از سیستم هیدرولیک این محصول را کاملاً برتر و متمایز از سایر راهبند های موجود در بازار کرده است.

سرعت حرکت بوم در راهبند اتوماتیک فک 615 در اندازه ی 2 متری 3 ثانیه و در اندازه ی 4 متری 8 ثانیه می باشد که در ابتدا و انتهای به آهستگی حرکت می کند و در آخر نیز بوم به آرامی می ایستد. این مورد نیز به دلیل وجود برد کنترل قوی در راهبند فک می باشد. همچنین امکان نصب فنس تا 3 متر بر روی بوم نیز وجود دارد.


طول بازو (بوم) راهبند هیدرولیک اهرمی فک 615 ، 5 متر است و سرعت حرکت بازو برای باز شدن کامل در 6 ثانیه انجام میگیرد. عملکرد سیستم راهبند فک 615 هیدرولیکی میباشد و دارای قدرت بسیار بالایی است. ولتاژ ورودی موتور راهبند220 ولت میباشد و توانایی یا قابلیت نصب برق اضطراری را دارد تا در زمان قطع شدن برق نیز بتواند به کار خود ادامه دهد.

ولتاژ ورودی 220
سرعت باز کامل شدن 5 ثانیه
دارای ترمز در ابتدا و انتهای حرکت
دارای سیستم دو سرعته
تردد نامحدود (سیستم هیدرولیک)
دارای بوم 5 متری
کارکرد نیمه صنعتی و خانگی
کیفیت برتر کلاس A جهانی، ساخت ایتالیا
قابلیت نصب بوم تاشونده
گارانتی 4 ساله خدمات پس از فروش 15 ساله

 لطفا تماس بگیرید





راهبند فک ایتالیا مدل 640

 راهبند خودرو فک ایتالیا 640 FACC


راهبند فک 640 با بازوی 7 متری که قابلیت تنظیم ارتفاع را دارد مناسب برای مکان های پردد تردد مانند ورودی مجتمع ها و اماکن تجاری و ... می باشد.
Faac 640 جزو سیستم های کنترل تردد هیدرولیک می باشد که طراحی تانک روغن و اتصال آن بصورت کامل کارشناسی شده انجام پذیرفته است، و استفاده از سیستم هیدرولیک باعث شده تا این راهبند قابلیت استفاده مداوم را داشته باشد که یک مزیت نسبت به سیستم های موجود در بازار محسوب می کردد.

عملکرهاي راهبند 640 می توانند با ١٠٠ % چرخه کار بطور دائمی کار کنند، زیرا به فن خنک کن مجهزند.  سامانه محرکه این راهبند متشکل از یک بلوک هیدروپمپ (پمپ روغن) تانک روغن هیدرولیک وشیر های مربوطه که به صورت کاملاً آبندی شده و متمرکز طراحی شده اند و همچنین یک عدد بازوی هیدرولیک می باشد که به دلیل استفاده دقیق و کارشناسی شده از سیستم هیدرولیک این محصول را کاملاً برتر و متمایز از سایر راهبند های موجود در بازار کرده است.

طراحی 2 سرعته فک 640 باعث شده که سرعت حرکت بوم در ابتدا و انتهای حرکت آهسته شده و به آرامی باز و بسته شود.  و در طی 6 ثانیه این راه بند بصورت کامل باز و یا بسته گردد.

محصول فوق ساخت کمپانیFAAC ایتالیا (يكي از بزرگترين و معتبرترين توليد كننده انواع درب بازكن هاي اتوماتيك درجهان) بوده و از چهار سال گارانتی هالوگرام دار و پانزده سال خدمات پس از فروش برخوردار میباشد.


  ولتاژ ورودی 220
  سرعت باز کامل شدن 6 ثانیه
 دارای تکنولوژی فن خنک کننده
  دارای مرکز کنترل 2 سرعته

 مجهز به سیستم تشخیص مانع
  دارای ترمز در ابتدا و انتهای حرکت


 لطفا تماس بگیرید





راهبند فک 680 b

 راهبند هیدرولیک فک 680  FACC


راهبند فک 680H محصولی از کمپانی تولیدی FAAC ایتالیا برندی کاملا شناخته شده در صنعت تولید دربهای اتوماتیک، اپراتوهای درب شیشه ای، راهبند پارکینگی  میباشد این برند برتر سال ها است در ایران به عنوات برترین برند خارجی مشغول به عرضه محصولات خود است و توانسته است اعتماد عموم کاربران را به خود جلب کند.

راهبند فک مدل B680H HYBRID 24V قابلیت اتصال به دستگاه های کارت خوان، پلاک خوان، ریموت کنترل و... را دارد. علاوه بر این دارای یک کلید برای باز کردن راه به صورت دستی نیز می باشند که در صورت نیاز و در مکان هایی که فاکتور مشخصی برای تردد مشخص نشده باشد می توان از این کلید نیز استفاده نمود.

برای ورودی های با عرض 2 تا 8 متر راهبند فک مدل B680H HYBRID 24V گزینه ی مناسبی می باشد و می توان از آن برای ورودی کوچه ها، شرکت ها، اماکن تجاری، صنعتی و... نیز استفاده نمود. فنر این راهبند تا 2000000 سیکل عمر دارد و در جهت راست و یا چپ مورد استفاده قرار می گرد.

راهبند فک ایتالیا دارای گارانتی 4 ساله و خدمات پس از فروش 15 ساله در سراسر کشور میباشند و کافیست در زمان نیاز با شمارههای خدمات آن تماس حاصل فرمایید.
راهبند فک مدل B680H HYBRID 24V از نوع اتوماتیک و هیبریدی می باشد و می تواند به صورت نامحدود باز و بسته شود.


مشخصات این راهبند بی نظیر:

    ولتاژ عملکرد: ۱۰۰ تا ۲۴۰ ولت AC (تک فاز)
    موتور الکتریکی بی ذغال ۳۶ ولت AC (براش لِس)
    شدت جریان مصرفی: ۱.۱ آمپر در حالت ۲۳۰ ولت
    سرعت گردش موتور: ۶۰۰ تا ۱۰۰۰ دور در دقیقه

    تردد: متداوم (راهبند های هیبریدی توانایی استفاده متداوم بیشتری حتی در مقایسه با راهبند های الکتورهیدرولیک معمولی دارند)
    دبی پمپاژ روغن: ۲.۳ لیتر بر دقیقه—سیستم کاهش سرعت توسط انکودر—محدوده دمایی عملکرد: ۲۰- تا ۵۵+ درجه سانتی گراد
    وزن: ۸۵ کیلوگرم — تدابیر حفاظتی بدنه: پلیت ۱۰۰ میکرونی اپوکسی روی ضد خوردگی و سایش + رنگ آمیزی — کلاس حفاظتی IP44
    بوم از نوع دایره ای با LED سراسری  — کیفیت برتر کلاس A جهانی، ساخت ایتالیا با برترین تکنولوژی روز دنیا


 لطفا تماس بگیرید




راهبند کانه گیتس



 راهبند کانه گیت KONE GATES



راهبند کانه گیت یکی از محصولات جدید و با کیفیت بازار است که تحت لیسانس فندلاند تولید شده و با موتور 220 ولت قدرت بالایی را ایجاد میکند.بوم راهبند کانه گیت 6 متری و دارای نوار LED است,همچنین LED های روی بدنه این راهبند ظاهر زیبا و چشم نوازی دارد.


موتور برقی 220 ولت
بوم 6 متری
قدرت موتور 90 وات
دارای اهرم خلاص کن
زاویه عملکرد 90 درجه
زمان عملکرد 6 ثانیه
ضمانت 2 سال



 تماس بگیرید

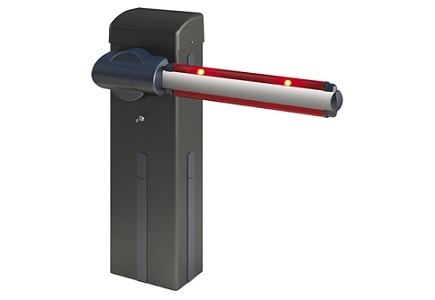

راهبند bft مدل جیوتو

 راهبند اتوماتیک BFT مدل جیوتو Giotto

شرکت BFT ایتالیا سالهاست که در بازار ایران فعال است وبا تولید انواع محصولات راهبند اتوماتیک با کیفیت بسیار بالا و استفاده از آلیاژ درجه به عنوان برندی برتر شناخته شده است. در میان تولیدات راهبند های کمپانی BFT محصولی جدید با قابلیت های نوین به چشم میخورد که با نام تجاری جیوتو Giotto به بازار عرضه شده است.

تمام مدل های راهبند پارکینگ بی اف تی بنا به کاربردی که دارند از قبیل : بدون محدودیت تردد(هیدرولیکی)  - با محدودیت تردد(الکترومکانیکی) و راهبند ستونی ,همه دارای گارانتی 4 ساله می باشند. دو سیستم فروش نیم ست و تمام ست در راهبند های BFT وجود دارد : در سیستم فروش نیم ست فقط بدنه و بوم فروخته میشود ودر سیستم تمام ست سایر لوازم نیز به آن افزوده میشود مانند چشمی ایمنی,فلاشر,کاور های بدنه و ... که به فراخور نیاز ، مشتریان میتوانند از این دو طرح برای خرید استفاده نمایند.


    24  ولت
    دارای بوم 5 متری
    بدنه کاملا ضد آب و گرد غبار
    مناسب برای محیط های پر تردد
    فروش به دو صورت نیم ست و تمام ست
    دارای ریموت دور برد
    گارانتی بلند مدت شرکتی



 قیمت 42,500,000 تومان



راهبند تاشو 90 درجه بتا

راهبند تاشو (خم شونده) 90 درجه بتا

راهبند بتا یکی از بهترین راهبندهای تاشو 90 درجه میباشد که کیفیت عالی و بی صدا بودن از مزایای آن است .این راهبند مناسب برای پارکینگ های مسقف با ارتفاع کف تا سقف حداقل 3.5 متر میباشد که البته در صورت نیاز میتوان برای ارتفاع کمتر با برش بازوها آن را نصب کرد.طول بازوی این راهبند 5 متر است واز 2 بخش 1.5 و 3.5 متری تشکیل شده است.

موتور این راهبند 220 ولت و دارای خلاص کن دستی است و قابلیت نصب تمامی
سیستمهای RFID و انتن دوربرد را نیز دارد.

قیمت 24,900,000 تومان



راهبند دژبان

 راهبند اتوماتیک دژبان PD-200

راهبند دژبان مدل PD-200

راهبند PD-200 دژبان به عنوان یک محصول ایرانی، مناسب برای مناطق مسکونی، اداری و تجاری می باشد این راهبند دارای بدنه آهنی با رنگ الکترواستاتیک بوده و دارای 2 عدد ریموت کنترل رادیویی و خلاص کن در زمان قطعی برق می باشد.

سرعت عملکرد این راهبند 7 ثانیه بوده و دارای موتوری 250 وات می باشد این راهبند قادر است در دمای 80 تا -20درجه سانتی گراد به کار خود ادامه دهد و همچنین مجهز به چشمی ایمنی برای جلوگیری از برخورد با اجسام می باشد، بوم 5 متری این راهبند دارای چراغ LED سراسری بوده که به دو صورت چشمک زن و یا نور ثابت قابل تنظیم می باشد.


درجه حفاظتی:  IP55
ولتاژ ورودی: 220 ولت
امکان اتصال به رایانه از طریق پورت  UPSجهت کارکرد با سیستم پلاک خوان
امکان اتصال به انواع سیستم های کنترل تردد خودرویی
قابلیت اتصال تا 200 ریموت کنترل
گارانتی 12 ماهه

قیمت 19,800,000 تومان


راهبند فادینی

راهبند فادینی مدل BAYT980


کمپانی فادینی که در دهه 60 میلادی تاسیس شده است، امروزه یکی از اصلی ترین تولید کنندگان پیشرو در سیستم های اتوماتیک گیت ورود و خروج در دنیا می باشد که در بیش از 50 کشور نمایندگی دارد. این کارخانه از ابتدای فعالیت خود، به سرعت رشد کرده و به طور تخصصی در رابطه با توسعه، طراحی، تولید و تجارت سیستم های کنترل دسترسی، با کاربرد های صنعتی، تجاری و مسکونی، فعالیت می کند.
شرکت فادینی با هدف کنترل و تمرکز بر تمام عملکرد های درخواست شده، یکی از اولین شرکت هایی است که از ریز پردازنده ها استفاده نموده و امروزه به بالاترین سطح در ظرفیت تولید و نوآوری تکنولوژی رسیده است.


بوم این راهبند از جنس آلومینیوم قطبیده شده است. فرم بیضی و گوشه های گرد آن باعث ایمنی بیشتر دستگاه می شود. این راهبند با یک سوییچ کلید یا ریموت کنترل عمل می کند. BAYT 980 با هر فرمان به روی یونیت، بوم را به بالا حرکت داده تا مسیر باز شود. بوم این راهبند دارای برچسب های انعکاسی قرمز رنگ می باشد. لوازم جانبی این راهبند را می توان روی یک پایه ثابت و یا تاشو نصب کرد. BAYT 980 دارای چراغ LED چشمک زن قرمز رنگ، کابل فلزی زنجیری برای بهبود بخشیدن به استحکام با طولی بیش از 7.4m می باشد.




قابلیت اتصال به کلیه دستگاه ها کنترل تردد، پوش باتن، کارت خوان، دوربین پلاک خوان و غیره
دارای سیستم ایمنی ضد برخورد در هنگام باز و بسته شدن
دارای حرکت بسیار آرام و روان با قابلیت ترمزگیری در انتهای حرکت
سیستم کنترل دستی در زمان قطع برق
مناسب برای کارکردهای صنعتی و خانگی
قابلیت اطمینان بالا ، ایمن، زیبا و بدن صدا

مقام در برابر هر شرایط آب و هوایی
تردد نامحدود (با بهره گیری از سیستم هیدرولیک پیشرفته و قوی)
دارای بوم قابل تنظیم 3 تا 6 متری
گارانتی 48 ماهه


قیمت 75,100,000 تومان




راهبند اتوماتیک bft
راهبند اتوماتیک bft مدل moovi

راهبند BFT مدل MOOVI یکی از معروف ترین تولیدات راهبند دربازار ایران میباشد که به خاطر داشتن سیستم عملکردی بسیار قابل قبول برای یک راهبند الکترومکانیک قابلیت باز بسته شده در حدود 300 الی 400 بار در شبانه روز را دارد.به طور کلی راهبند بی اف تی مدل مووی به صورن نیم ست در بازار عرضه میشود.
راهبند بی اف تی مدل مووی بر خلاف بیشتر راهبندهای الکترومکانیکی که ترددی محدود دارند، نه تنها ترددی نامحدود را ارائه می دهد، بلکه با استفاده از فنر بالانس، تعادلی بر روی بازو ایجاد می کند و باعث عملکرد بدون تنش بازو می شود.
همچنین راهبند افقی MOOVI دارای سرعت باز و بسته شدن قابل توجهی ست و می توان آن را در سه سرعت 4، 6، و 8 ثانیه ای تنظیم کرد.
راهبند BFT MOOVI در تیرکهای 3 و 5 متری ساخته شده که مناسب  مکانهایی با همین مقدار عرض می باشد . زمان باز و بسته شدن این راهبند را می توان  روی 4 ، 6 و 8 ثانیه تنظیم نمود.

این راهبند به چشمی های حسگرتشخیص مانع مجهز است و از برخورد احتمالی تیغه راهبند با وسایل در حال تردد و عابرین جلوگیری می کند. اما نکته دیگر در مورد راهبند BFT MOOVI اتصال و فرمان پذیری آن به تمامی تجهیزات ایمنی ارسال فرمان است. البته قابلیت بسیار قابل توجه دیگر این راه بند امکان راه اندازی سیستم عکس و فیلمبرداری آن است، که می تواند به این وسیله حفاظت و ایمنی دو چندانی را در عملکرد خود لحاظ کند.

عملکرد سیستم الکترومکانیک
طول بازو (بوم) 3 و 5 متری
سرعت حرکت بازو 1.4 متر بر ثانیه
ضمانت 12 ماهه
ولتاژ ورودی موتور راهبند در دو مدل 220 ولت و 24 ولت


قیمت 33,200,000 تومان



راهبند 180 درجه
راهبند تاشو 180 درجه بتا

یکی از بهترین راهبند های تاشو180 درجه میباشد که کیفیت عالی و بی صدا بودن از مزایای ان است .این راهبند مناسب برای پارکینگ های مسقف با ارتفاع کف تا سقف حداقل 3.5 متر میباشد که البته در صورت نیاز میتوان برای ارتفاع کمتر با برش بازو ها و کشنده ان را نصب کرد.طول بازوی این راهبند 5 متر است کار از فاصله 2.5 متر تا میشود.
موتور 220 ولت و دارای خلاص کن دستی است و قابلیت نصب تمامی سیستمهای RFID و انتن دوربرد را نیز دارد.



قیمت 25,400,000 تومان








نکات خرید راهبند


نکات مهم و راهنما در خرید راهبند و گیت خودرو


شاید در نگاه اول خرید راهبند اتوماتیک کار ساده ای به نظر برسد اما با توجه به تنوع محصول و برندهای سازنده آن در می یابیم که برای این خرید نیاز به تحقیق بیشتری وجود دارد. این پست در تلاش برای معرفی و ارائه راهنمای جامعی برای خرید راهبند خودرویی است.

راهبند محصولی جهت کنترل ورود و خروج خودرو است که اصولا سرعت بخشی در تردد را امکان پذیر می کند. عملکرد راهبند ها می تواند از نوع دستی تا کاملا اتوماتیک متغیر باشد که این مطلب تنها به معرفی راهبند اتوماتیک می پردازد. قبل از شروع هر نکته ای در مورد انواع راهبند اتوماتیک های موجود در بازار باید به این نکته توجه کرد که عملکرد تمام راهبند ها بر اساس سیستم الکترومکانیکی یا سیستم هیدرولیکی انجام می شود.

سیستم های الکترومکانیکی استفاده بیشتری داشته و ارزان قیمت تر می باشد و سیستم هیدرولیکی با قیمت بیشتر استفاده محدودتری نیز دارد.البته اگر تعداد تردد در روز زیاد باشد باید از راهبند هیدرولیکی استفاده کنید زیرا در اثر کارکرد بالا داغ نمیشود.

اگر راهبند در کنار درب ورودی نباشد به راحتی و بدون هیچ مجوزی میتوان به داخل مکان رفت که بر اساس مسائل امنیتی این موضوع کمی پیچیده است.در صورت وجود فردی که کنترل آنرا در دست دارد میتوان به طور کامل خودرو و فردی که قصد دخول به محوطه دارد را وارسی میکند اگر مشکلی نبود راه برای او باز میشود اما در صورت وجود هرگوهه شک و شبه ای نگهبان میتواند از باز کردن راه خودداری کنید و برای بررسی نهایی جهت آشنایی بیشتر و کسب اطلاعات و درخواست کارت شناسایی نگهبان با فرد صحبت های لازم را انجام دهد و در صورت نبودن مشکل راه را برای فرد باز کند در غیر اینصورت از ورود فرد ممانعت کند.

اما برخی از راه بند ها جنبه ایمنی ندارد و کسی آنرا تحت نظر ندارد به طور کلی برای یک ایست کوچک به کار میروند و به صورت خودکار در صورت نزدیک شدن خودرو به راهبند باز میشود اما نکته ناگفته اینجاست که راهبندهای اتوماتیک برای اماکنی میباشد که مسائل امنیتی زیاد مهم نیست و صرفا به عنوان یک مانع شاده به کار میرود.



نکات مهم در خرید راهبند


برندهای مختلفی در راهبند اتوماتیک وجود دارد که برخی از آنها قدمت طولانی و خدمات و پشتیبانی خوبی دارند،راهبند های زیادی هم وجود دارد که تازه وارد بازار شده اند که اطلاعات دقیقی از کیفیت و خدمات آنها در دست نیست.این راهبندها ممکن است ظاهر زیبا و گول زننده ای داشته باشند ولی از لحاظ فنی و تکنولوژی بسیار ساده و بی کیفیت هستند و شمارا اذیت میکنند و فروشنده نیز ممکن است خدماتی به شما ندهد.

بنابراین در هنگام خرید راهبند اتوماتیک از برندهای سابقه دار خرید کنید تا به مشکل نخورید.به لوازم جانبی راهبند توجه کنید این که در پک راهبند چشمی ایمنی وجود دارد یا خیر و تعداد ریموت ها و کلید دستی را بافروشنده چک کنید.بعضی از راهبند های ایتالیایی در دوحالت نیم ست و تمام ست فروخته می شوند که تمام ست میتواند شامل قاب بدنه،پایه بوم،و چشمی ایمنی باشد.

اگر درمکانی که میخواهید راهبند نصب کنید نور کافی وجودندارد و احتمال برخورد خودرو و راهبند وجود دارد میتوان از راهبندهایی با بوم LED دار فابریک استفاده کنید،و یا خودتان بر روی بوم LED نواری نصب کنید.به هر حال بهتر است برای جلوگیری از برخورد خودرو به راهبند از LED استفاده کنید.


راهبندها در شکل های مختلفی در بازار وجود دارد که بر اساس نیاز خریداری میشود مثلا برای مکانهایی که طول درب ورودی بلند است راهبندهای بلند و دراز خریداری میشود و یا در مکانهایی که ورودی کوچکی دارند از راهبند های کوتاه استفاده میشود.و یا اگر ورودی ساختمان خیلی عریض و پهن باشد بایستی از دو عدد راهبند استفاده کرد که یکی در سمت چپ و دیگری در سمت راست نصب میشود و همزمان با یکدیگر توسط یک ریموت کنترل میشوند و بالا میروند.نوع دیگر از راهبند هم وجود دارد که برقی و خودکار نیست و فاقد میله است و به جای میله از زنجیر استفاده میشود



انتخاب راهبند اتوماتیک و انواع راهبندها

انتخاب راهبند اتوماتیک با توجه به نوع کاربرد به راهبند : بازویی، راهبند ستونی (بولارد)، راهبند بلوکر، راهبند نیزه ای، راهبند کشویی، راهبند نفررو تقسیم بندی می گردد.


راهبند بازویی:


راهبند بازویی به دو دسته بازوی ساده و راهبند های بازو شکسته تقسیم بندی شده اند. این راهبندها برای مکان های پر تردد مانند پارکینگ های عمومی، مجتمع های تجاری اداری و مسکونی و فروشگاه ها با توجه به قیمت مناسب و سهولت نصب، قابلیت تردد بالا و عمر طولانی و بکار گیری بهترین قطعات و گارانتی طولانی بسیار مناسب است. انتخاب راهبند اتوماتیک


این نوع راهبند با توجه به ارتفاع ۱۱۷۰ میلی متری و فلاشر روی بدنه و روی بازو دید مناسبی را برای راننده ها ایجاد می کند.

این راهبند ها با طول های مختلف ۲ و ۳ و ۴ و ۶ متری عرضه می گردند.



راهبند بازو شکسته:


مشابه راهبند های بارویی ساده می باشد با کاربری برای مکان های سقف دار



راهبندهای صفحه ای ( Road blocker )

این نوع از راهبندها شامل یک صفحه فولادی ضخیم می باشند که درون فنداسیون مخصوص به خود در داخل زمین کار گذاشته می شوند. هنگامی که بخواهید مسیر عبور را مسدود نمایید، یک سیستم محرک هیدرولیک و یا الکترومکانیک صفحه را به سمت بالا حرکت داده تا به صورت مانع در برابر عبور وسایل نقلیه قرار بگیرد و کل مسیر رعبور را ببندد.


راهبند صفحه ای


با توجه به ضخامت بالای صفحه متحرک این نوع راهبند، نیروی های ناشی برخوردهای شدید را  به خوبی تحمل می کند. بنابراین می توان از آن در ورودی مراکز حساس نظامی و سیاسی به منظور جلوگیری از وقوع عملیات خرابکارانه و تروریستی استفاده نمود.

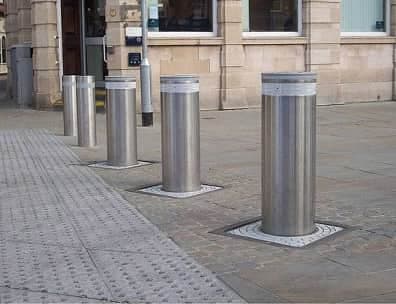

راهبند ستونی:

راهبند های ستونی بیشتر برای مکان هایی امنیتی کاربرد دارند و این نوع راهبندها در داخل زمین نصب می شوند و از زمین خارج می گردند، ظاهر زیبای این راهبند علاوه بر کاربرد امنیتی و نظامی برای مکان های که زیبایی در اولویت آنها است نیز کاربرد بسیار دارد. ضربه پذیری بدنه استیل چراغ دار و زیبای استحکام، قدرت بالا از خصوصیات این راهبند است این راهبند ها در طول و ارتفاع های مختلف عرضه می گردند.



راهبند ستونی بولارد

اجزای یک راهبند ستونی عبارتند از: سیستم محرک موجود در راهبند ستونی، سیستم کنترل راهبند ستونی، محفظه تعبیه شده جهت قرارگیری قطعات و استوانه های متحرک راهبند ستونی تمام تجهیزات مکانیکی راهبند ستونی در داخل استوانه محرک قرار دارد. این استوانه محرک نیز در داخل زمین قرار دارد. اطراف تجهیزات راهبند ستونی قرار داده شده در داخل زمین بتن می ریزند. هرچه بتن به کار برده شده در نصب راهبند ستونی از کیفیت بالاتری برخوردار باشد، راهبند ستونی در مقابل ضربه مقاوم تر خواهد بود. بر اساس همین راهبند ستونی بر اساس مقاومت به دو نوع راهبند ستونی معمولی و راهبند ستونی ضد تروریست تقسیم می شود. سیستم محرک راهبند ستونی نیز در دو نوع هیدرولیک و الکترومکانیک است.

 این نوع از راهبندها شامل یک استوانه متحرک از جنس فولاد می باشد. این سیلندر درون زمین قرار گرفته و به کمک یک مرکز کنترل می توان بالا و پایین رفتن آن را کنترل نمود. در زیر پوسته این استوانه مجموعه سیلندر و پمپ هیدرولیک قرار گرفته که با پمپاژ روغن حرکت سیلندر را امکان پذیر می کند. نصب راهبندهای ستونی نسبت به سایر مدل های راهبند دشوارتر بوده و برای نصب آن به یک حفره به عمق تقریبی 1.5 متر نیاز است. استوانه، سیلندر و پمپ هیدرولیک درون یک محفظه (پیت) قرار گرفته و کل مجموعه درون حفره قرار داده شده و اطراف آن با بتن پر می شود.

این نوع از راهبند ستونی به علت برخورداری از استوانه از جنس فولاد ضخیم، مقاومت قابل ملاحظه ای در برابر ضربه داشته و در مدل های آنتی تروریست در برابر ضربه ای به اندازه 700 کیلوژول مقاومت می کند. این میزان انرژی معادل با ضربه حاصل از برخورد یک کامیون به وزن تقریبی 6.5 تن با سرعت 70 کیلومتر بر ساعت می باشد. بنابراین استفاده از بولارد (راهبند ستونی) در محل های با امنیت بالا نظیر مراکز نظامی و سفارتخانه ها توصیه می شود.



نکات مهم در انتخاب بولارد یا راهبند ستونی

بولاردها یا راهبندهای ستونی را چگونه انتخاب کنیم؟ در کنار پارامترهایی مانند ظاهر بولارد، برند راهبند ستونی، ارتفاع ستون، کیفیت ساخت و . . .  انتخاب بولارد دارای دو پارامتر اساسی و اصلی برای انتخاب می باشد. در ادامه این دو پارامتر مهم تعریف می شود

Impact resistance مقاومت در برابر ضربه

این مقدار که بر اساس ژول می باشد مقدار ضربه ای را نشان می دهد که بولارد یا راهبند ستونی توانایی تحمل دارد و پس از وارد شدن این ضربه بولارد از کار نمی افتد و به کارکرد خود ادامه می دهد

Breaking resistanceمقاومت شکست

این مقدار که بر اساس ژول می باشد مقدار ضربه ای را نشان می دهد که بولارد یا راهبند ستونی پس از وارد شدن این فشار یا ضربه از کار افتاده و دیگر توانایی کارکردن را نخواهد داشت، البته بایستی در نظر داشت این مقدار، میزان ژولی را نشان می دهد که راهبند حتی با خراب شدن نیز اجازه عبور از معبر را نخواهد داد.



انواع راهبند ستونی

    راهبند ستونی یا بولارد معمولی
    راهبند ستونی یا بولارد ضد تروریست


راهبندهای ستونی دارای دو دسته بندی اصلی می باشند که راهبندهای دسته اول بیشتر برای محیطهای مسکونی، اداری و تجاری که از لحاظ امنیتی زیاد مهم نیستند استفاده می شوند و راهبندهای دسته دوم برای محیطهای نظامی و محیطهایی که از لحاظ امنیتی بسیار مهم می باشند مورد استفاده قرار می گیرند. بطور مثال در دسته راهبندهای ضد تررویست ، بولاردهایی هستند که توانایی برخورد با کامیونی به وزن 6.5 تن با سرعت 70 کیلومتر بر ساعت را دارا بوده و اجازه عبور از معبر را نخواهند داد. شایان ذکر است در دسته راهبندهای ضد تروریست اکثرا کمپانی های سازنده از بولاردها و راهبندهای ستونی هیدرولیک استفاده می کنند.



سیستم محرک

بر اساس سیستم محرکی راهبند ستونی به دو دسته الکترومکانیک و هیدرولیکی تقسیم می‌شود.

بولارد الکترومکانیک

در راهبند ستونی الکترومکانیک، نیروی لازم برای حرکت این نوع راهبند را یک موتور الکتیکی به استوانه متحرک منتقل می‌کند  این نوع بولارد سیکل کارکرد پایین تری نسبت به نوع هیدرولیک داشته و به لحاظ میزان تردد در ساعت مقیاس کمتری نسبت به راهبند های هیدرولیکی دارد، هزینه تعمیر و نگهداری آنها بالاست و عمر کمی نسبت به بولارد هیدرولیکی دارد، به همین علت امروزه بیشتر از بولارد هیدرولیکی استفاده می‌شود.


بولارد الکتروهیدرولیکی


در مدل هیدرولیکی نیروی حاصل نیروی لازمه برای حرکت استوانه توسط فشار روغن موجود در قسمت زیرین بولارد ایجاد می‌شود.در بولارد هیدرولیکی مجموعه محفظه روغن و موتور و پمپ هیدرولیک در فضای داخل استوانه متحرک قرار داده می شود. روغن خروجی پمپ با فشار بالا به یک سیلندر منتقل شده و با حرکت دادن پیستون داخل این سیلندر، حرکت خطی استوانه متحرک ایجاد می‌شود.

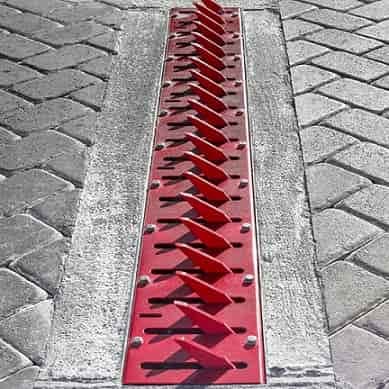

راهبند های نیزه ای:

این نوع راهبند ها با کاربرد امنیتی به منظور منهدم کردن لاستیک خودروهای سبک و سنگین طراحی شده اند با قابلیت باز دارنده. برای بکارگیری مراکز نظامی، تجاری اداری و مسکونی دارای حساسیت امنیتی مورد استفاده قرار می گیرد.این راهبند با به کار گیری یک سیستم هیدرولیکی میتواند نیزه هارا از زمین خارج کرده و لاستیک وسایل نقلیه را منهدم کند و مانع ادامه حرکت وسایل نقلیه شود . این سره نیزه ها از جنس فولاد آب دیده بوده و با ارتفاع 10 تا 40 سانتی متر موجود است.این راه بند با توجه به نیاز و محل قرار گیری میتواند عرض طول و یا حتی ارتفاع متفاوتی داشته باشد.

همچنین به دلیل اینکه راهبند نیزه ای در داخل زمین قرار دارد و بایستی در فصول سرد و همچنین مناطق سردسیر با همان سرعت عمل کند، این نکته را در راهبند نیزه ای دارای اهمیت می کند از این رو راهبند نیزه ای تا دمای منفی 35 درجه نیز با همان سرعت عمل می کند. به عبارتی قدرت راهبند نیزه ای به گونه ای است که قادر به شکستن یخ زدگی می باشد.






راهبند نیزه ای




راهبند های کشویی:

این مدل راهبند ها با بکارگیری از سیستم الکتروموتوری (شانه دنده ای) با قابلیت بازدارندگی متوسط، زمان باز شدن مسیر در این نوع راهبند با حساب عرض معبر متفاوت است.


راهبند فنس دار


راهبند فنس دار


راهبند با بوم فنس دار یا حصار دارای ویژگیهای بسیار بالایی می‌باشد.که از جمله مزایای این راهبند می‌توان به موارد زیر اشاره کرد.از ویژگی های خاصی که راهبند فوق ،می توان به مسدود کردن کامل مسیر،جهت جلوگیری از ورود هرگونه انسان و حتی حیوانات کوچک اشاره کرد.و همچنین به دلیل ایجاد سازه بیشتر و محکمتر ساختار بسیار متفاوت راهبند فوق نسبت به دیگر بوم‌های راهبند داشته.که از جمله آنها می‌توان به محکمتر بودن آلیاژ بوم راهبند اشاره نمود.همچنین در متراژهای متفاوتی از جمله ۳/۵ متری ، ۵ متری و در موارد خاص تا نه متر می توان ایجاد نمود.


چپ یا راست بودن راهبند:


در هنگام خرید راهبند با توجه به محیط نصب  باید به سمت چپ و یا راست بودن راهبند توجه کنید تا به دردسر نیفتید.البته در بعضی از انواع راهبند میتوان چپ و راست بودن را تنظیم نمود.



منظور از بوم تلسکوپی چیست؟



بسیاری از کمپانی ها بوم ها را به گونه ای میسازند تا چند متری بتوان به آن اضافه کرد. به طور مثال شرکت سیماران راهبند با بوم تلسکوپی دارد. این بوم 4 متر ثابت دارد و دو متر نیز درون پک وجود دارد که می توان روی آن 4 متر پیچ نمود و اندازه بوم راهبند را به 6 متر افزایش داد.



امکانات و قابلیتهای راهبند اتوماتیک پارکینگ:

راهبندها اغلب دارای 2 عدد ریموت کنترل هستند و از مدارفرمان میکروپروسسور بهره میبرند این بدان معنیست که ورودیهای مختلفی روی آنها است. شما میتوانید آنهارا به دوربین های پلاک خوان یا  سیستم تگ RFID  و یا اکسس کنترل مجهز کنید تا کاملا به صورت هوشمند جلوی افراد غیر مجاز را بگیرید در این سیستم شما اطلاعات پلاک مورد نظر را به سیستم ریدر میدهید ویا برای اشخاص تگ با فرکانس RFID در نظر میگیرید با این کار حتی میتوان آمار رفت و آمد را گرفت و محدودیت تردد در ساعاتی از شبانه روز قائل شد ویا حتی با اظافه کردن ریموت به تعداد دلخواه تردد را به خود کاربر واگذار کرد. همچنین برای جلوگبری از تصادف با راهبند میتوان آنهارا به چشم الکترونیکی و فلاشر تجهیز کرد.




اجزای راهبند اتوماتیک




    بدنه راهبند : بخش اصلی و تکیه گاه بازو میباشد که کلیه متعلقات الکتریکی و مکانیکی در آن نصب میگردد و الزاما از مقاومت بالایی در برابر آسیب های فیزیکی برخوردار است !
    بازوی راهبند : پروفیلی مخصوص که علاوه بر مقاومت بالا در برابر تنش ، کرنش و خمش دارد از وزن پایینی برخوردار است !
    سیستم محرکه راهبند : بخش اصلی راهبند میباشد که شامل قطعات هیدرولیک ، الکترو مکانیک و یراق مکانیکی میباشد که نقش اصلی در عملکرد راهبند را عهده دار است !
    مرکز کنترل راهبند : بخش پردازنده فرایند کارکردی راهبندها میباشد و در تنوع دیجیتال یا آنالوگ در محصولات مختلف مشهود است .

عملکرد راهبند بازویی ( راهبند میله ای ) بیشتر سمبولیک و هشدار برای راننده وسایل نقلیه میباشد.
به عبارت دیگر راهبندهای بازویی مقامت چندانی در برابر برخورد با وسایل نقلیه ندارند و در صورتی که هدف از نصب راهبند جلوگیری از عبور خودرو باشد باید از انواع دیگری از راهبند با مقاومت بالا در برابر برخورد استفاده شود که به راهبند ضد تهاجم یا راهبند ستونی شناخته میشوند .





راهبند ایمنی



چرا از راهبند استفاده میکنیم؟



محل کارو یا منزل شما مهمترین مکان برای شماست و قطعاً می خواهید آنها را از هرگونه خسارات و حادثه ایمن کنید و خودتان نیز آرامش و امنیت داشته باشید، یکی از راه‌های حفظ این امنیت سدی به نام راهبند است.زمانی که شما برای درب ورودی ساختمان و یا محل کار خود و یا هر مکانی از یک راهبند استفاده  کنید دسترسی به آن محیط را کنترل کرده اید و هیچ متجاوزی نمی‌تواند وارد آن محیط شود و فقط وسایل نقلیه و یا کاربران مجاز حق عبور از راهبند را دارند.

زمانی که شما از یک راهبند برای امنیت خود استفاده می کنید نه تنها یک عامل بازدارنده در مقابل متجاوز قرار دارد ،آن شخص متوجه می‌شود شما امنیت خود و منزل خود را جدی گرفته اید, و همچنین شما می توانید سطح عملکرد راهبند خود را افزایش و ارتقا دهید و آن را خود کار کنید تا بتوانید نظارت بهتری داشته باشید به عنوان مثال در ساعاتی از روز فقط تعدادی از وسایل نقلیه اجازه عبور داشته باشند و حتی دیگر وسایل نقلیه که در کل روز اجازه عبور داشتند در آن ساعت معین نمی‌توانند دسترسی به محیط را داشته باشند و حتی می توانید نرم افزار خاص را برای مدار راهبند خود برنامه ریزی کنید تا بتوانید در مواقع خاص از ترددها گزارش گیری انجام دهید.

امنیت کارمندان شما از مهم ترین کارهایی است که یک صاحب کار باید در نظر بگیرد زیرا کارمندان بزرگترین دارایی یک مجموعه هستند در صورتی که خیال آنها از بابت امنیت خود در محیط کار راحت باشد اجازه می‌دهد آنها روی کار خود تمرکز بالاتری داشته باشند.

شما هنگام خرید یک راهبند اتوماتیک باید به این نکته توجه کنید که راهبند در چه محیطی قرار است نصب شود و چه زمانی از روز مورد استفاده هستند ، مثلا اگر قرار است از راهبند برای کنترل تردد در شب استفاده شود می توانید راهبندی تهیه کنید که مجهز به نور و چراغ LED  بر روی بدنه آن و بوم آن است، که این عامل مهمی است برای جلوگیری از هرگونه خسارت به وسیله نقلیه و راهبند.






تفاوت راهبند هیدرولیک با الکترومکانیک

راهبندهای الکترومکانیک دارای یک موتور الکتریکی می باشد. نیروی خروجی شفت موتور وارد یک جعبه دنده (گیربکس) می شود تا از طریق آن نسبت قدرت و سرعت شفت متحرک تنظیم شود. مرکز دوران میله راهبند دارای یک سوراخ دندار بوده که بر روی شفت خروجی جعبه دنده متصل می شود. از این طریق زنجیره انتقال قدرت کامل شده و نیروی محرک موتور به میله راهبند منتقل می شود.

ولتاژ تغذیه موتور در راهبند الکترومکانیک ۲۲۰ ولت متناوب و یا ۲۴ ولت مستقیم می باشد. مزیت موتور ۲۲۰ ولت تولید نیروی بیشتر می باشد و برای میله های سنگین تر مورد استفاده قرار می گیرد ولی در مقابل موتور ۲۴ ولت برای محل های پرتردد مناسب تر بوده و امکان استفاده از باتری در هنگام قطع برق برای آنها وجود دارد.

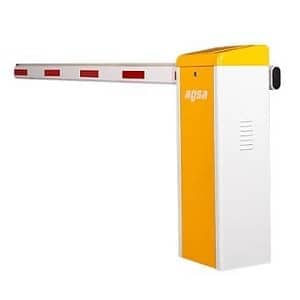

راهبند الکترومکانیک


راهبند هیدرولیک :

نوع دیگر راهبندها که دارای سیستم محرک الکتروهیدرولیک می باشند به اختصار با نام راهبند هیدرولیک شناخته می شوند. سیستم محرک در این راهنبدها شامل یک موتور الکتریکی، پمپ روغن، محفظه روغن و سیلندر هیدرولیک می باشد. با روشن شدن موتور، پمپ روغن به حرکت درآمده و روغن را با فشار بالا از مخزن تخلیه و وارد سیلندر هیدرولیک می نماید. با ورود و خروج روغن در سیلندر هیدرولیک، پیستون درون آن به سمت بالا و پایین حرکت می کند. انتهای آزاد پیستون به کمک اهرم بندی به شفت خروجی متصل می شود و از سمت دیگر میله راهبند نیز از مرکز دوارن خود به شفت خروجی متصل می گردد. بدین ترتیب حرکت پیستون درون سیلندر هیدرولیک به میله راهبند منتقل شده و نیروی لازم برای حرکت آن را تامین می کند.

راهبندهای هیدرولیک به علت استهلاک مکانیکی کمتر نسبت به راهبندهای الکترومکانیک، برای محل های پرتردد مناسب تر می باشند. راه بندهای هیدرولیک را براساس ولتاژ تغذیه موتور می توان به دو گروه ۲۴ ولت و ۲۲۰ ولت تقسیم نمود. مزیت عمده مدل ۲۴ ولت قابلیت افزودن باتری پشتیبان برای استفاده از راه بند در هنگام قطع برق می باشد. از طرف دیگر تجهیزات ایمنی نظیر انکودر که برای جلوگیری از برخورد میله راهبند با وسایل نقلیه به کار می رود تنها در راهبندهای ۲۴ ولت قابل استفاده می باشد.

راهبند هیدرولیک



روش نصب راهبند برقی  ونحوه عملکرد راهبند الکترومکانیک

راهبند الکترومکانیک دارای موتور الکتریکی و گیربکس مکانیکی میباشد که خروجی ان توسط یک چرخ دنده وارد گیربکس بیرونی بزرگتری میشود تا گشتاور و قدرت بیشتری برای بلند کردن بوم یا همان اهرم راهبند اتوماتیک داشته باشد.

اهرم راهبند که ممکن است طول 6 متر یا بیشتر ویاکمتر داشته باشد میتواند فشار زیادی را هنگام بلند کردن به متور راهبند اتوماتیک تحمیل کند وباعث خرابی زود هنگام ان شود.به همین دلیل در بیشتر انواع راهبند اتوماتیک از دو فنرجهت بالانس وزن اهرم استفاده میشود.یعنی هنگام پایین امدن  اهرم فنر کشیده میشود تا از انرژی پتانسیل ذخیره شده در فنر هنگام بالا امدن اهرم استفاده شود و فشار کمتری به موتور اعمال شود.

هنگام تولید راهبند، نیروی کششی فنر راهبند را به اندازه طول فابریک اهرم مثلا 6 متر تنظیم میکنند،بنابراین اگر زمان نصب، اهرم را بریده و کوتاه کردید باید نیروی کشش فنر را با پیچ تنظیم ان کمتر کنید تا هنگام پایین امدن، حالا که اهرم سبک شده  موتور فشار زیادی را برای غلبه به نیروی فنر تحمل نکند.متاسفانه خیلی از نصابها این مورد را رعایت نمیکنند و باعث استحلاک بالای موتور راهبند میشوند.
نکته بعدی تنظیم میکرو سوئیچ راهبند میباشد که حد بالا و پایین ان را مشخص میکند.



راهبند الکترومکانیک برقی


معمولا راهبند نو برای حرکت 90 درجه تنظیم شده است و نیازی به دستکاری ان نیست اما با توجه به شرایط مختلف اگر نیاز به دستکاری ان شد باید حتما دقیق تنظیم شود بطوری که قبل از اینکه اهرم به انتهای کورس باز و بسته برسد میکروسوئیچ حرکت را متوقف کند تا گیربکس تحت فشار حرکت را متوقف نکند.عدم تنظیم نبودن این قسمت میتواند به شدت از عمر راهبند بکاهد.
میکروسوئیچ میتواند بصورت مکانیکی و یا مغناطیسی باشد.


نکات قبل از نصب راهبند


مهمترین نکته در مورد محل فنداسیون در نظر گرفتن محل تردد عابر پیاده می باشد. توضیح اینکه اگر عابر پیاده از بیرون اتاق نگهبانی تردد می کند محل نصب دستگاه باید در موقعیتی باشد که عابر پیاده از پشت دستگاه تردد کند نه از سمت نوک تیرک تا احتمال برخورد تیرک با او به حداقل ممکن برسد.

در صورتیکه اتاق نگهبانی یا ساختمانی که پشت دستگاه قرار میگیرد دارای بالکن یا پیشانی است محل احداث فنداسیون باید جایی باشد که مرکز آن (یعنی محل برخورد قطرهای مربع کف فنداسیون) از لبه پیشانی حداقل 40 سانتیمتر فاصله داشته باشد تا وقتیکه تیرک عمود میشود با آن برخورد نکند. همچنین پشت دستگاه باید از دیوار یا مانع پشت آن حداقل 30 سانتیمتر فاصله داشته باشد.

فنداسیون راهبند نباید در محل عبور آب یا باغچه ساخته شود.

در صورت عبور کابلهای هوایی و یا شاخه های درخت از فضای بالای دستگاه و تیرک باید محل فنداسیون تغییر کند و یا اینکه موانع برطرف شوند تا تیرک هنگام عمود شدن با آنها برخورد نکند.

در صورت عبور کابلها از مسیرهای توکار از لوله های پلاستیکی مخصوص سیم برق با زانوییهای ویژه آنها و در صورت عبور کابلها از مسیرهای روکار از لوله های فولادی استفاده شود. لازم به ذکر است در صورتیکه ناگزیر از کابل کشی روکار هستید مسیر کابل کشی را طوری انتخاب کنید که در معرض برخورد پای عابر پیاده و یا چرخ وسایل نقلیه نباشد.


نصب راهبند اتوماتیک به دو روش امکان پذیر است

روش اول گذاشتن صفحه فلزی است که باید چاله ای به اندازه حدودی 40 سانتیمتر مکعب کنده شود و داخل ان ملات ماسه و سیمان پر شود .سپس صفحه ای فلزی حدود 40 سانتی متر مربع با ضخامت حدود یک سانت که زیر ان چهار عدد شاخ با میل گرد بصورت 45 درجه ایجاد شده را روی بتون گذاشته و  روی ان را تراز میکنیم .دقت کنید که سطح روی صفحه یکی دو سانت از سطح زمین بالاتر باشد تا اب روی صفحه نرود و باعث زنگ زدگی و یا اتصال سیمها نشود.

سپس 4 عدد پیچ ذخیم را از طرف گل پیچ روی سطح صفحه میگذاریم و دور گل پیچها را جوش میدهیم.حال راهبند را سر جای خود میگذاریم و یراق الات راهبند را روی پیچها گذاشته و مهره را از بالا محکم میکنیم.



تصویر نصب راهبند


روش بعدی پیچ کردن یا رولبولت کردن است که با رول پلاک های فلزی موجود در پک راهبند امکان پذیر است که به سطح زمین و محکمی ان بستگی دارد.مثلا اسفالت به دلیل گرم و شل شدن مناسب نیست.

تنظیمات راهبند معمولا به طور فابریک انجام شده است و معمولا نیازی به تنظیم مجدد نیست.در صورتی که میخواهید راهبند بصورت اتوماتیک پایین بیاید حتما از چشمی ایمنی استفاده کنید تا اسیبی به خودروها و راهبند وارد نشود.

برای نصب چشمی راهبند بهتر است از چشمی رفلکتوری یا همان اینه دار استفاده کنید تا نیازی به کندن زمین و رد کردن سیم برای قسمت فرستنده چشمی نباشد زیرا یک اینه کار بازتاب سیگنال چشمی را انجام میدهد و سیم کشی شما را کاهش میدهد.

بهترین مارک این چشمی ها اتونیکس(autonix) کره میباشد که معمولا 5 متری ان در بازار موجود است.البته مواظب باشید تا نوع چینی ان را که بدون مارک است در جعبه اتونیکس به شما قالب نکنند😉



راهبند برقی




فیلم عملکرد راهبند بتا 400


چشمی اینه دار
فتوسل (چشم ایمنی) آینه دار راه بند

در این نوع فتوسل یا چشم ایمنی گیرنده و فرستنده در یک پکیج و در یک سمت نصب می شوند. در جهت مقابل یک آینه مخصوص قرار داده میشود که نور فرستنده را منعکس کرده و به گیرنده باز میگرداند و  بدین شکل ارتباط فرستنده و گیرنده برقرار می شود. نقطه ضعف این نوع فتوسل ها تنظیم دشوار در هنگام نصب بر روی درب اتوماتیک و طول برد کوتاه نسبت به سایر انواع چشم ایمنی می باشد.

بیشترین موارد مصرف این چشمی برای راهبند اتوماتیک است زیرا سیم کشی در طرف دیگر راه بند سخت بوده و نیاز به کندن زمین دارد البته در
جک درب پارکینگ هم استفاده میشود.بنابراین با استفاده از این چشمی اینه کوچک و مخصوصی را در طرف دیگر قرار داده و ان را با چشمی اصلی تنظیم میکنیم.






روش نصب کلید دستی راهبند

روش نصب کلید دستی راهبند

برد کنترل راهبند  برای نصب کلید دستی معمولا دارای کانکتور com ،open، close ،stop میباشند.در حالت عادی که کلید دستی نصب نشده باید کانکتور com و stop توسط تکه سیمی کوتاه به هم جامپر باشند.در غیر این صورت راهبند حرکت نخواهد کرد. اگر میخواهید از کلید دستی سه حالته برای بالا و پایین و استاپ کردن راهبند استفاده کنید باید از هر کلید یک سیم را با هم مشترک کرده و به قسمت com برد کنترل راهبند ببندید.

برای بالا بردن راهبند باید از کلید نرمال open یا همان No استفاده کنید و سر دیگر کلید را به قسمت Open برد کنترل نصب کنید ، برای پایین اوردن هم سر دیگر کلید را به close در برد کنترل نصب نمایید. برای اتصال استاپ باید از کلید نرمال Close یا Nc استفاده کنید و سر دیگر کلید را به Stop در برد کنترل متصل نمایید تا به محض فشردن کلید Com و Stop از هم جدا شده و راهبند توقف کند. در صورت نصب کلید Stop حتما جامپر روی برد کنترل که بالاتر توضیح دادیم را بردارید ،در غیر این صورت استاپ عمل نخواهد کرد.

اگر میخواهید از یک کلید برای هر سه عمل استفاده کنید باید حتما نرمال open باشد و دوسر ان را به Com وpush ویا Step در مدار فرمان متصل نمایید.در این حالت با زدن کلید بازوی راهبند بالا امده و با تکرار همان کلید پایین می اید و اگر در هنگام پایین امدن زده شود بازو متوقف شده و رو به بالا برمیگردد.





انتخاب راهبند
راهبند یا درب ریلی؟ کدام یک امنیت بالاتری دارد؟

شما می توانید بین راهبند و موتور ریلی انتخاب کنید. بسیاری از کسب و کارها در تلاش برای شناسایی مناسب ترین راه حل برای محافظت از سایت خود هستند. در این سایت، معایب و مزایا گزینه های مختلف موجود را توضیح می دهد و نکاتی را در مورد نحوه انتخاب صحیح ارائه می دهد.

وقتی صحبت از امنیت سایت می شود، بسیاری از مشاغل بلافاصله به نرده ها، سیستم های تشخیص، دوربین ها، پروتکل های امنیتی، کارکنان امنیتی و سایر منابع فکر می کنند.با این حال، محیط های امن و ایمن به نحوه مدیریت تردد به سایت خود نیز بستگی دارد. تنها تعدادی از گزینه‌های جایگزین، دروازه‌های چرخان برای عابران پیاده، موانع برای وسایل نقلیه، و دروازه‌هایی برای بستن کل محیط هستند.


راهبند

راهبند یک مرز واضح بین یک منطقه عمومی و محوطه شرکت شما ایجاد می کند. این باعث می شود هنگام تنظیم دسترسی وسایل نقلیه موثر باشند، اما برای جلوگیری از ورود عابران پیاده و دوچرخه سواران به سایت شما مناسب نیستند.

از آنجایی که موانع کل ورودی را نمی بندند، برای افراد آسان است که مخفیانه از کنار آن بگذرند، از زیر آن بلغزند یا از مانع عبور کنند. اکثر راهبند ها برای جلوگیری از عبور وسایل نقلیه به زور از ورودی مجهز نیستند.


موتور درب ریلی

درب ریلی موانع محکمی هستند که ورودی وسیعی را ارائه می‌دهند - اغلب زمانی که وسایل نقلیه بزرگ نیاز دارند به طور همزمان وارد یا خارج شوند. این گیت ها عموماً با سرعت 25 سانتی متر در ثانیه (سرعت پیش فرض) و در برخی موارد به سرعت 50 سانتی متر در ثانیه بسته می شوند.

درب ریلی برای بستن دهانه‌های نسبتاً بزرگ در محیط در مقایسه با گیت‌های سرعتی مجهزتر هستند، اما نسبت به سایر انواع دروازه‌ها به فضای بیشتری نیاز دارند. درب ریلی بزرگ، زمانی که با یک مانع ترکیب شوند، می توانند در طول روز باز باقی بمانند.

گیت های  پر سرعت دسترسی به محیط شما را به طور مداوم محدود می کنند و فقط ردپای کمی دارند. آنها در عرض چند ثانیه باز و بسته می شوند و ساختار هوشمند و آکاردئونی مانند آنها با هر بار عبور وسیله نقلیه باز و بسته می شود.
راهبندموانع - به ویژه برای مناطق پرتردد مناسب باشند. مزیت اضافه شده این است که گیت های سرعت دسترسی سریع را با نظارت بهبود یافته ترکیب می کنند و همچنین سایت را به طور کامل بسته می کنند.

جک پارکینگی

جک پارکینگی دستی و الکتریکی یک راه حل دسترسی قوی و طولانی مدت هستند. گیت پس از هر حرکت (اگر به صورت الکترونیکی کار کند) یک محیط را به روی وسایل نقلیه، دوچرخه سواران و عابران پیاده کاملاً می بندد. گیت های چرخشی به فضای بیشتری نسبت به گیت های سرعت نیاز دارند، زیرا هنگام باز و بسته شدن 180 درجه می چرخند.

درب گردان

درب گردان‌ها طوری طراحی شده‌اند که به تعداد زیادی از عابران پیاده اجازه دسترسی کنترل‌شده به سایت شما را می‌دهند. آنها هر بار فقط به یک نفر اجازه عبور می دهند و فقط در یک جهت می چرخند. بسته به مدل انتخاب شده، چرخش ها به صورت الکترومغناطیسی یا مکانیکی کار می کنند.

بهترین انتخاب شما چیست؟

همانطور که می بینید، هیچ کمبودی در راه حل های حفاظت محیطی وجود ندارد.اما چگونه تصمیم می گیرید که کدام یک از این گزینه ها برای نیازهای شما بهترین است؟ باید مراقب چه چیزی باشید؟

راهبند پارکینگ که امنیت ورودی را افزایش می دهد

همه مایلند در محیطی امن و امن زندگی و کار کنند.برای اطمینان از امنیت در نقاط ورودی که در آن جریان شدید بازدیدکنندگان وجود دارد، از راهبند برای کنترل تردد  بازدیدکنندگان استفاده می شود.

مزایا و کاربردهای زیادی از راهبند و گیت های امنیتی وجود دارد. علاوه بر ایجاد یک لایه امنیتی اضافی، کنترل جمعیت را نیز فراهم می کند و از ورود ناخواسته بازدیدکنندگان و وسایل نقلیه غیرمجاز به محل کار یا اموال خانگی شما جلوگیری می کند.

بهترین چیز در مورد این راهبند که می توان از آنها به صورت اتوماتیک و همچنین دستی استفاده کرد. چند دهه قبل از آن، راهبند به صورت دستی کار می‌کردند، اما ظهور فناوری آن را خودکار کرده است. راهبند اتوماتیک را می توان به راحتی با کارت خوان های RFID ادغام کرد که می تواند بازدیدکنندگان مجاز را در محل احراز هویت کند.


انواع راهبند بر اساس دیدگاه عملیاتی

موانع بوم الکترومکانیکی- این نوع از بوم راهبندها یکی از باکیفیت ترین تجهیزات امنیتی ورودی هستند که برای استفاده روزانه و شبانه در محیط های صنعتی یا تجاری مورد استفاده قرار می گیرند. شما می توانید انواع مختلفی از طول بازو را انتخاب کنید که می تواند کاملاً برای نیازهای امنیتی شما مناسب باشد.

این نوع از راهبند بوم در مکان هایی نصب می شوند که بازدیدکنندگان محدودی برای ورودی های سرویس ورودی یا آپارتمان های مسکونی وجود دارد. سوئیچ های الکتریکی برای کار با این تجهیزات مورد نیاز است.

راهبند اتوماتیک هیدرولیک یکی از قوی ترین حصارها یا تجهیزات امنیتی ورودی در زمان حال می باشد. این نوع از راهبند ها تنها زمانی مورد نیاز است که هدف از امنیت بیش از رونق طول برای راه حل کامل خواسته شود.


مزایای نصب راهبند
مهمترین جنبه ای که تجهیزات امنیتی ورودی برای آن نصب می شود، افزایش امنیت محیط اطراف است. این امکان را به شما می دهد تا کنترل کاملی بر ورود و خروج ملک خود داشته باشید. کنترل دقیق ورودی نه تنها به شما در تضمین ایمنی کمک می کند، بلکه تعداد بازدیدکنندگان ناخواسته را نیز کاهش می دهد.

مشخصات راهبند

ورود غیرمجاز حذف می‌شود- راهبند نصب شده در ساختمان‌های مختلف تجاری و مسکونی، ورود بازدیدکنندگان غیرمجاز را کاملاً حذف می‌کند. می تواند در صدور مجوز ورود بازدیدکنندگان و وسایل نقلیه بسیار ایمن و ایمن باشد.

ادغام آسان با تجهیزات امنیتی- این گیت های امنیتی را می توان به راحتی با دوربین تشخیص پلاک شماره، RFID و سایر دستگاه های کنترل تردد برای عملکرد بهتر و ایمن ادغام کرد. همچنین، هنگامی که با پلاک خوان ادغام می شود، تنها زمانی که با موفقیت احراز هویت شده باشد، می تواند اجازه عبور از وسایل نقلیه را بدهد. این امنیت دو لایه را اضافه می کند زیرا رکورد کامل را ضبط می کند.

برخی از مزایای دیگر عبارتند از: این تجهیزات عملکردی  ضد آب و هوا، پاسخگو و همچنین عملکرد اتوماتیک هستند.جدای از مزایای آن، نکات کلیدی دیگری نیز وجود دارد که قبل از اجرای آن باید دانست. در اینجا برخی از حالت های عملیاتی کلیدی موانع بوم آورده شده است.




نصب ریدر برد بلند روی راهبند


نصب ریدر برد بلند روی راهبند پارکینگ


با توجه به دشوار بودن کنترل تردد پارکینگ برای ورود و خروج خودروها و نیاز به نیروی انسانی برای تشخیص مجاز ویا غیر مجاز بودن خودروها که معمولا با مشکلاتی همراه می باشد،امروزه از سیستمهای مدیریت کنترل تردد پارکینگ استفاده می شود که کار را بسیار راحت کرده و مزیت ها و امکانات زیادی را نیز به همراه دارد.حذف نیروی انسانی و کم شدن اتلاف وقت خودروها  و انواع گذارش گیریها از مزیت های این سیستم می باشد.

همچنین می توان برای مدتی از ورود و خروج بعضی از خودروها جلوگیری کرد مثلا برای پرداخت حق شارژ.سیستم کنترل تردد هوشمند را می توان به راهبند ویا هر نوع درب اتوماتیک دیگری متصل نمود.برد این سیستم از 5 تا 12 متر با توجه به محیط و نوع انتن متغییر می باشد.

عملکرد این سیستم بدین صورت است که یک انتن برد بلند RFID یا همان ریدر UHF در جلوی ورودی پارکینگ نصب می شود که باید رو به خودرو در هنگام ورود باشد.سپس انتن توسط کابل به یک دستگاه کارتخوان یا همان اکسس کنترل متصل می شود،کارتخوان نیز با کابل به راهبند یا هر نوع درب اتوماتیک دیگری متصل می شود.

با نزدیک شدن خودرو به پارکینگ انتن فرکانس تگ ( لیبل) را که معمولا پشت اینه خودرو و روی شیشه چسبانده می شود را خوانده و اطلاعات را به کارتخوان میدهد،حال اگر این کد قبلا به کارتخوان معرفی شده باشد رله داخل کارتخوان فرمان باز شدن را به راهبند می دهد و مسیر باز می شود.مسیر خروجی پارکینگ هم به همین طریق با یک انتن و کارتخوان دیگر عمل میکند.استاندارد ایران برای آنتن های UHF به صورت 2Wat  یا 33dBm می باشد که این استاندارد برای نقاط مختلف دنیا متفاوت می باشد و به همین دلیل در بازارهای دنیا و ایران آنتن هایی با توان و برد های مختلفی موجود می باشد.




میکروسوییچ مغناطیسی راهبند

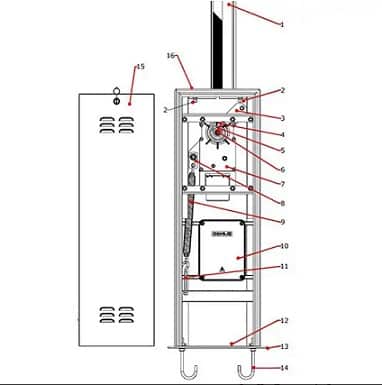

اجزای داخلی راهبند


مرکز کنترل


مرکز کنترل یا برد کنترل راهبند قسمت بسیار مهمی در راهبند اتوماتیک است.یک مرکز کنترل خوب باید تمام قابلیت های روز را برای راه اندازی داشته باشد،از جمله این قابلیت ها میتوان به کار با ریموت کنترل ،بسته شدن اتوماتیک،قابلیت نصب سیستم های اکسس کنترل و ریدر های برد بلند ،نصب لوپ دیتکتور، اتصال به کامپوتر،تنظیم زمان بسته شدن ،اتصال چشمی ایمنی،اتصال کلید دستی و فلاشر اشاره کرد.مدارفرمان های راهبند بسته به ولتاژ موتور میتوانند ۲۲۰ ولت و یا ۲۴ ولت باشند.

سیستم محرک


سیستم محرک یا موتور راهبند مهمترین قسمت در یک راهبند است که معرف کیفیت عملکرد یک راهبند است ،در یک راهبند خوب،موتور و گیربکس به صورت تخصصی برای ان راهبند طراحی شده است.

دربعضی از راهبندهای نامناسب از متورهای آماده مثلا موتورهای پمپ آب یا موتورهایی که در صنایع دیگر کاربرد دارد استفاده میشود،این نوع موتورها معمولا مشکلات زیادی برای راهبند ایجاد میکنند،مشکلاتی مانند عدم کنترل برسرعت راهبند وضربه زدن در ابتدا و انتهای کار.زیرا این موتورها از پایه برای راهبند طراحی نشده اند ,عمر این موتورها کوتاه است و قابلیت تشخیص مانع را هم ندارند.

موتور راهبند اتوماتیک به دو صورت هیدرولیک و الکتروموتور وجود دارد که نوع هیدرولیک آن برای تردد های بسیار بالا و الکترومتور برای تردد های کمتر استفاده میشود ،همچنین متور راهبند در دو ولتاژ  ۲۲۰ ولت و ۲۴ ولت وجود دارد.




بوم یا میله راهبند برقی


بوم یا همان بازوی راهبند اهرمی است که مانع عبور خودروها میشود و در اشکال مختلفی مانند استوانه ای ویا مکعب مستعطیل وجود دارد.جنس بوم راهبند معمولا از آلیاژ آلمینیوم است تا سبک باشد.اندازه بوم نسبت به قدرت متور راهبند،۴ ،۶، ۸، ویا ۱۲ متر میباشد.


فنر تعادل


فنر راهبند وظیفه برقراری تعادل در بوم راهبند را دارد به علت گشتاور بالایی که برای بلند کردن بوم راهبند به خاطر طول زیاد آن بوجود می آید این نیرو برای متور راهبند بسیار زیاد است از فنر تعادل استفاده میشود تا مقداری از وزن بوم را تحمل کند.راهبند ها معمولا دارای ۲فنر تعادل هستند که باید تنظیم باشند تا به موتور راهبند فشار وارد نشود.


میکروسوئیج راهبند


میکروسوئیچ راهبند وظیفه تعیین محل توقف بازوی راهبند را دارد.یعنی هنگامی که راهبند  باز میشور و بازوی ان بصورت 90 درجه قرار میگیرد ویا بسته میشود و بصورت افقی قرار میگیرد میکروسوئیچ عمل کرده و حرکت موتور را متوقف میکند.میکروسوئیچ راهبند به دو صورت مکانیکی و مغناطیسی وجود دارد و هردو قابل تنظیم هستند.در صورت خرابی میکرو سوئیچ راهبند بیش از اندازه باز و یا بسته میشود و عملکرد ان دچار مشکل میشود.



میکروسوییچ مکانیکی راهبند

میکروسوییچ مکانیکی


خلاص کن

بر روی راهبند قطعه ای وجو دارد که به ان خلاص کن میگویند و وظیفه ان خلاص کردن راهبند در هنگام قطع برق میباشد.با چرخاندن خلاص کن , راهبند خلاص شده و به صورت دستی قابل حرکت میباشد.

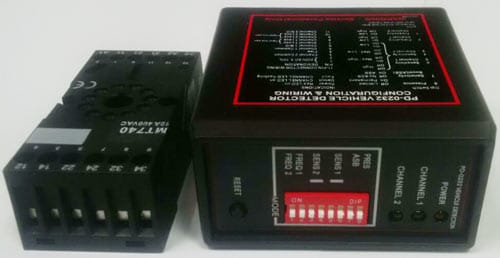

لوپ دیتکتور چیست و چگونه کار میکند




(Loop detector) چیست؟ و نصب ان چگونه است؟



در برخی از اماکن همانند خروجی شهرک ها، به دلیل عدم نیاز به کنترل وسایل نقلیه خروجی می توان از Loop detector استفاده نمود.برای مثال مکانهایی که برای ورود از انتن برد بلند استفاده میکنند میتوانند برای خروج از این وسیله استفاده کنند تا در هزینه ها صرفه جویی شود.از این دستگاه بیشتر برای کنترل راهبند اتوماتیک پارکینگ استفاده میشود.

استفاده از Loop detector بسیار ساده و کاربردی است. در واقع لوپ دیتکتور یه نوع رله میباشد که با تحریک شدن عمل کرده و فرمانی به راهبند ویا هر نوع درب اتوماتیک دیگری میدهد.قسمت تحریک کننده لوپ یک سیم پیچ میباشد که باید ان را به روش درست در سطح زمین کار گذاشت.این سیم پیچ فلز خودروی بالا سر خود را حس کرده وبه لوپ دیتکتور و در نهایت راهبند اتوماتیک پارکینگ فرمان بازشو میدهد.

لوپ دتکتور نام سنسوری است که از آن برای تشخیص تغییر میدان مغناطیسی استفاده می شود. لوپ دتکتور به تنهایی قابل استفاده نیست و برای بهره مندی از آن باید یک رشته سیم که به صورت حلقه قرار داده شده است را به سنسور متصل نمود. به این حلقه سیم لوپ گفته می شود. مکانیزم عملکرد این سنسور بر پایه اصول الکترومغناطیس می باشد.به عبارت ساده طبق قانون الکترومغناطیس در اطراف هر سیم حامل جریان الکتریکی یک میدان مغناطیسی ایجاد می شود که اندازه آن متناسب با شدت جریان الکتریکی می باشد.

حال اگر یک جسم فلزی در این میدان مغناطیسی قرار گیرد، خطوط میدان مغناطیسی تغییر یافته و در نتیجه جریان عبوری از سیم تغییر می کند. حال اگر سیم را به صوت حلقه قرار دهیم اثر میدان مغناطیسی تشدید شده و در نتیجه حضور جسم فلزی درون میدان مغناطیسی تغییر جریان بزرگتری ایجاد می کند. وظیفه سنسور لوپ دتکتور تشخیص تغییر ایجاد شده در جریان لوپ، ناشی از قرار گرفتن جسم فلزی در اطراف آن می باشد.

به عبارت ساده طبق قانون الکترومغناطیس در اطراف هر سیم حامل جریان الکتریکی یک میدان مغناطیسی ایجاد می شود که اندازه آن متناسب با شدت جریان الکتریکی می باشد. حال اگر یک جسم فلزی در این میدان مغناطیسی قرار گیرد، خطوط میدان مغناطیسی تغییر یافته و در نتیجه جریان عبوری از سیم تغییر می کند. حال اگر سیم را به صوت حلقه قرار دهیم اثر میدان مغناطیسی تشدید شده و در نتیجه حضور جسم فلزی درون میدان مغناطیسی تغییر جریان بزرگتری ایجاد می کند. وظیفه سنسور لوپ دتکتور تشخیص تغییر ایجاد شده در جریان لوپ، ناشی از قرار گرفتن جسم فلزی در اطراف آن می باشد.


عملکرد لوپ دتکتور



در زمینه سیستم های کنترل عبور و مرور و بخصوص راهبندها نیز از لوپ دتکتور استفاده می شود. به عنوان مثال در پارکینگ های مجهز به سیستم کنترل ورود که نیاز به خروج بدون بازرسی (خروج آزاد) دارند، یک لوپ پیش از راهبند در زمین کار گذاشته می شود تا به محض نزدیک شدن خودرو به راهبند، سیستم لوپ دتکتور حضور وسیله نقلیه را تشخیص داده و به مرکز کنترل راهبند فرمان باز کردن مسیر عبور را صادر کند.

همچنین در صورتی که لوپ دقیقا در زیر راهبند قرار داده شود، سیستم لوپ دتکتور به عنوان سنسور ایمنی مورد استفاده قرار خواهد گرفت. به عبارت دیگر تا هنگامی که وسیله نقلیه در زیر راهبند قرار داشته باشد، حضور آن توسط سیستم لوپ دتکتور به مرکز کنترل راهبند اطلاع داده می شود و از پایین آمدن میله راهبند جلوگیری می نماید.


در ابتدا نیاز به ایجاد یک شکاف با پهنایی حدود 40mm و عمقی بین 30mm تا 50mm به شکل یک مربع یا مستطیل، بر روی سطح زمین است. پس از آماده سازی شکاف، باید حلقه ای با استفاده از سیم مسی عایق دار ایجاد نمود. تعداد دور حلقه با توجه به مساحت شکاف ایجاد شده متفاوت خواهد بود. به عنوان مثال برای مساحت 10 متر 2 دور حلقه مناسب است. توجه داشته باشید که در هنگام درست کردن حلقه باید چند متر سیم از ابتدای شروع حلقه اضافه تر در نظر گرفته شود و در انتهای پیچیدن حلقه نیز یه همین صورت.

دو سر اضافی حلقه که در نظر گرفته شده باید به اندازه ای باشد تا به مکانی که Loop detector نصب شده برسد و بتوان آن را به محل مشخص شده Loop روی Loop detector وصل کرد. این سیم تا رسیدن به Loop detector باید بهم تابیده شوند سپس به ان وصل شود.

لازم به ذکر است موارد بیان شده در فوق درخصوص کاربرد لوپ دتکتور برای کنترل حرکت راهبند، در مورد سایر درب های اتوماتیک مانند درب های پارکینگ لولایی و ریلی (کشویی) و بولارد (راهبند ستونی) نیز قابل اجرا می باشد.



نصب لوپ دتکتور








روش کنترل راهبند از طریق کامپیوتر



کنترل راهبند توسط کامپیوتر


بعضی از راهبندها را میتوان از طریق کامپیوتر کنترل کرد و ان را بالا و پایین نمود.برای این منظور برد کنترل راهبند شما با ید این قابلیت را داشته باشد که به ان پورت RS485 میگویند.

جهت برقراری ارتباط بین برد کنترل راهبند و کامپیوتر شما نیاز به یک مبدل RS485  به RS232  دارید و به دلیل عدم وجود پورت RS232 در اکثر کامپیوتر های امروزی به مبدل این پورت به USB هم نیاز پیدا میکنید.
ابتدا مبدل RS232 را با سه رشته سیم به قسمت RS485 برد کنترل راهبند متصل نمایید سپس با کابل مبدل RS232 به USB ارتباط بین برد کنترل و کامپیوتر را برقرار نمایید


اتصال راهبند با پورت سریال


با اجرای یک نرم افزار ساده و Demo و وارد کردن شماره پورت سریال کامپیوتر به نرم افزار میتوانید کنترل راهبند را انجام دهید.

برای پیدا کردن شماره پورت ( (Comوارد computer management شده و در قسمت device manager گزینه Port (com&LPT)  را مشاهده کرده و ان را در قسمت Demo نرم افزار قرار دهید و گزینه open را بزنید تا ارتباط با راهبند اتوماتیک برقرار شود


پورت راهبند




نرم افزار کنترل راهبند با کامپیوتر
